Goobay eSATA Bedienungsanleitung

Bedienungsanleitung

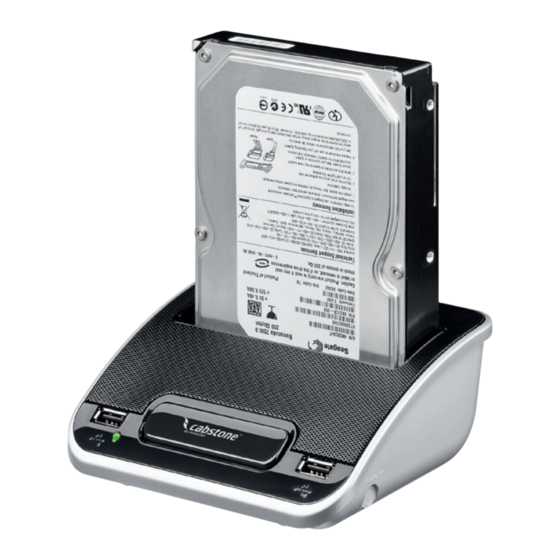

HDD Docking Station
USB 2.0/eSATA black
Art.Nr. 95728
EINFÜHRUNG:
Die SATA Docking Station ermöglicht es Ihnen eine 2.5" oder 3.5" SATA Festplatte mit Ihrem PC zu
verbinden. Zusätzlich verfügt die Docking Station über einen integrierten USB 2.0 HUB.
Der Datenaustausch kann alternativ über die USB-Schnittstelle oder e-SATA Schnittstelle erfolgen.
LIEFERUMFANG:
1x SATA Docking Station
1x Netzteil
1x SATA Kabel
1x USB Kabel
1x Bedienungsanleitung
(Lieferung ohne Festplatte)
SYSTEMVORAUSSETZUNGEN:
• PC mit Windows 2000, XP, VISTA oder 7 Betriebssystem
• Freie USB 2.0 Schnittstelle
ANSCHLÜSSE:
1. AN/AUS-Schalter
2. 12 V DC-Anschluss
3. Mini-USB-Anschluss
4. eSATA Anschluss (alternativ zu Mini-USB)
INBETRIEBNAHME:
1. Verbinden Sie die Docking Station mit dem mitgelieferten Netzteil und dieses mit einer 230 V AC Steckdose.
2. Sollte Ihr PC über eine eSATA Schnittstelle verfügen, empfehlen wir die Docking Station mit dieser
Schnittstelle zu verbinden.
Tipp! Die eSATA Schnittstelle ermöglicht eine höhere Datentransferrate als die USB Schnittstelle.
3. Verbinden Sie die Docking Station mit der USB 2.0 Schnittstelle Ihres PCs.
4. Schalten Sie die Docking Station ein. (AN/AUS-Schalter)
5. Der PC installiert nach dem verbinden des USB Kabels automatisch die benötigte Windows Treibersoftware.
Das einlegen einer CD-ROM ist nicht erforderlich.
6. Stecken Sie eine 2.5" oder 3.5" SATA Festplatte von oben so in den Schacht, dass die an der Festplatte
vorhandene Schnittstelle mit der Buchse im Schacht korrekt verbunden ist.
1 2
1/2
3 4
