Fermax CITYMAX 1082 Kurzanleitung

Cod. 94284 V12_06
Monitor Ref. 1082 para instalaciones con comunicación interior y comunicación con placa de
calle. Se utilizará el Cambiador Ref. 9017.
PULSADOR DE ABREPUERTAS
1
2
3
4
5
6
PULSADORES
PULSADOR CONEXION / DESCON.
DE LLAMADA
DE LAS LLAMADAS EXTERIORES
A MONITORES
FUNCIONAMIENTO EN REPOSO (El monitor debe permanecer colgado).
INDICACIONES
LED ENCENDIDO
LED APAGADO
Línea interior ocupada
Línea interior libre
REALIZAR LLAMADA INTERIOR
N
TIO
SO LU
RE R
HI GH NI TO
MO
AT
FL
Comprobar que la línea in-
terna no está ocupada (el
led indicador apagado).
ATENDER LLAMADA INTERIOR
N
LU TIO
SO R
RE NI TO
HI GH
AT MO
FL

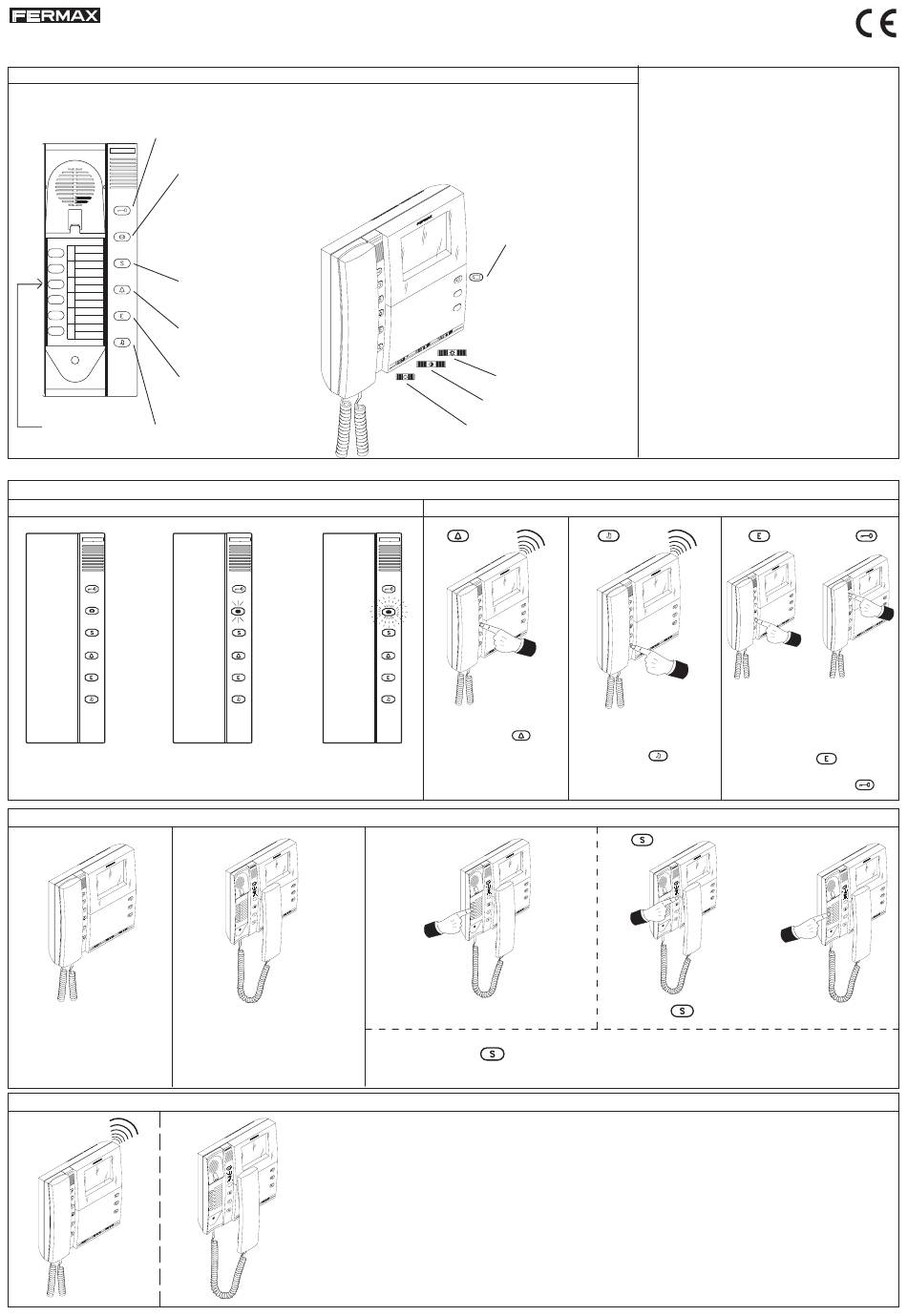

MONITOR CITYMAX BUS 3 Ref. 1082
DESCRIPCION DE LOS CONTROLES
LED INDICADOR
* Apagado:
(reposo)
* Encendido:
(línea ocupada)
*Intermitente:
(indicaciones varias)
PULSADOR DE LLAMADA
A MONIT. SECUNDARIOS
PULSADOR DE LLAMADA
A CONSERJE
PULSADOR DE CONEXION
CON EXT. (PLACA DE CALLE)
LED INTERMITENTE
El monitor tiene desco-
nectada la llamada
exterior.
N
TIO
SO LU
H RE OR
HIG MO NIT
AT
FL
S
1
2
3
4
5
6
Para realizar una comunicación
descolgar el brazo del monitor.
El led indicador se enciende.
El monitor llamado emitirá un tono de llamada. Una vez establecida la comunicación entre ambos monitores, la línea
interna queda ocupada (secreto de comunicación). El led indicador estará en todos los monitores encendido, menos
en los que están en comunicación.
N
TIO
LU
SO R
HI GH RE NI TO
MO
AT
FL
S
1
2
3
4
* Si transcurridos 40 segundos no se ha descolgado el otro monitor, el sistema pasará a reposo.
5
6
* El tiempo máximo de conversación está limitado a 4 minutos o hasta que se cuelgue uno de los monitores.
* Si alguno de los monitores se queda descolgado, el led permanecerá encendido como recordatorio.
* La llamada a un monitor descolgado conecta el audio sin producir tono de llamada.
* Si mientras se está en comunicación interna se produce una llamada externa, se oirá un leve tono de
llamada en el auricular.
NOTA: FUNCIONALIDADES
SEGUN VERSION.CONSULTE
CON SU INSTALADOR.
ACTIVACION CAMARA
PRINCIPAL
IO N
U T
O L
E S O R
H R
N IT 1
H IG M O
A T
F L
BRILLO
CONTRASTE
ON / OFF
bip
N
LU TIO
SO R
RE NI TO
HI GH
AT MO
FL
LLAMAR al CONSERJE
Pulsar la tecla
La respuesta de la Con-
serjería, si existe (MDS),
se monitoriza con un
«bip».
N
LU TIO
H RE SO OR
NIT
HIG MO
FL AT
S
1
2
3
4
5
6
Marcar directamente el número de monitor
«principal».
* Al pulsar un número de monitor el led indicador se apaga.
* Después de pulsar el led lucirá intermitentemente durante 5 segundos, reclamando la
siguiente pulsación.
* Si transcurridos 40 segundos no se ha atendido la llamada, el sistema pasará a reposo.
Recuerde que debe programar los
monitores tal y como se explica en la
página siguiente en la «SECUENCIA
DE PROGRAMACION».
Se permiten hasta 12 extensiones por
vivienda, 6 «principales» y 6 «secun-
darios».
Las comunicaciones son siempre
secretas. Solo podrán estar en comu-
nicación la placa de calle y un monitor
o dos monitores interiores de forma
simultánea.
Los tonos de llamada son distintos
según su procedencia, interior o ex-
terior.
Es posible restringir las comunica-
ciones entre monitores secundarios,
es decir que no puedan realizarse lla-
madas entre ellos.
FUNCIONES
bip
N
TIO
LU
RE SO R
HI GH NI TO
MO
AT
FL
CONECTAR / DESCONECTAR
llamada exterior
Pulsar la tecla alternati-
Pulsar la tecla
vamente para conectar/des-
municar con la placa de calle y
conectar la llamada.
a continuación la tecla
1º
TIO N
LU
H RE SO OR
NIT
HIG AT MO
FL
S
1
2
3
4
5
6
Marcar + el número de monitor «secundario».
+
TIO N
LU
H RE SO OR N
NIT LU TIO
HIG AT MO SO OR
FL H RE NIT
HIG MO
FL AT
ABRIR la PUERTA sin
descolgar
para co-
.
2º
Número de monitor
secundario
N
LU TIO
H RE SO OR
NIT
HIG MO
FL AT
S
1
2
3
4
5
6
