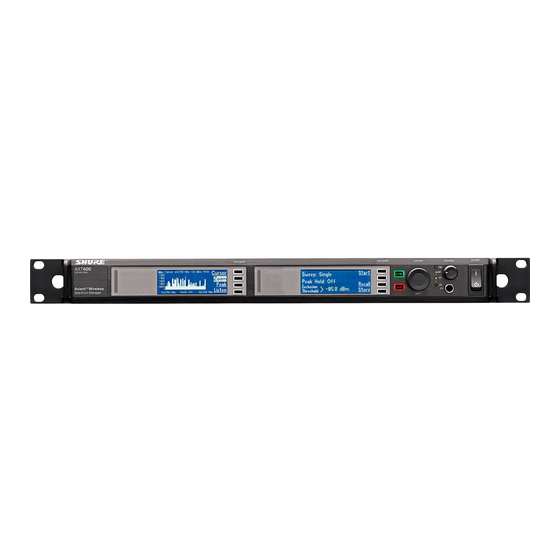

Shure AXT600 Handbuch
Spectrum manager
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Inhaltszusammenfassung für Shure AXT600
- Seite 1 AXT600 Spectrum Manager Manual for the Shure Axient Spectrum Manager (AXT600). Version: 4 (2019-L)
-
Seite 2: Inhaltsverzeichnis
Shure Incorporated Table of Contents Ausschlüsse AXT600Spectrum Manager Eingabe von Ausschlüssen Allgemeine Beschreibung Ereignisprotokoll Technische Eigenschaften Spektrumüberwachung Vorderseite Reservefrequenzüberwachung Rückseite Listen Scan Anschließen von Antennen Einstellen der Lüftergeschwindigkeit Montageanweisungen Firmware-Aktualisierungen Startmenübildschirm Datenanzeigebildschirm Technische Daten Suchlaufdauer Vernetzung von Spektrum-Manager und Empfängern... -
Seite 3: Axt600Spectrum Manager
Shure Incorporated AXT600 Spectrum Manager Allgemeine Beschreibung Der AxientSpektrumManager ist ein leistungsstarkes Hilfsmittel zum Berechnen, Analysieren und Zuteilen kompatibler Fre quenzen an drahtlose Komponenten. Der SpektrumManager durchsucht die HFUmgebung nach Funksignalen und verwen det diese Daten, um kompatible Frequenzen für alle im Netzwerk gefundenen Funkkanäle zu berechnen. Vernetzte Drahtlos... -
Seite 4: Vorderseite
Shure Incorporated Listen Die Funktion Listen verwenden, um mithilfe eines Kopfhörers eine Frequenz abzustimmen und das demodulierte FM-Signal zu überwachen. Der Datenbildschirm zeigt die Signalstärke der ausgewählten Frequenz an. Vernetzung Die Vernetzung ermöglicht viele erweiterte Funktionen des Axient-Systems, einschließlich Fernüberwachung und -steuerung von Geräten. -
Seite 5: Rückseite
Shure Incorporated ◦ Drehen, um einen Parameterwert zu bearbeiten Tipp: Den Drehknopf 1 Sekunde lang gedrückt halten, um die Funktion HardwareIdentifizierung in Wireless Workbench zu ak tivieren. ⑧ Monitor-Übersteuerungsgrenzen-LED Leuchtet auf, um Audio-Übersteuerung anzuzeigen. ⑨ Monitor-Ausgangs-LED Zeigt an, ob der Abhörausgang ein- bzw. ausgeschaltet ist. -
Seite 6: Anschließen Von Antennen
Shure Incorporated ⑥ Netzwerkstatus-LED (grün) ◦ Aus = keine Netzwerkverbindung ◦ Ein = Netzwerkverbindung aktiv ◦ Blinkt = Netzwerkverbindung aktiv; Blinkgeschwindigkeit entspricht Datenverkehrsaufkommen ⑦ HF-Antennen-Eingangsbuchsen Für Antenne A und Antenne B. ⑧ HF-Eingangsstatus-LED Zeigt den Spannungsstatus des HF-Eingangs an. ◦... -
Seite 7: Startmenübildschirm
Shure Incorporated Startmenübildschirm Während des Betriebs zeigt der Startmenübildschirm Folgendes an: ① Event Log Protokolliert die Funktionen des Spektrum Managers während des Betriebs. ② Netzwerksymbol Zeigt die Verbindung mit anderen Geräten im Netzwerk an. Note: Die IP-Adresse muss gültig sein, um Netzwerksteuerung zu ermöglichen. -
Seite 8: Datenanzeigebildschirm
◦ Deploy ⑧ Netzwerkzugangssteuerungs-Symbol Wird angezeigt, wenn die Access ControlPIN in der ShureSteuersoftware aktiviert ist. Datenanzeigebildschirm Während des Betriebs zeigt die Datenanzeige den Reservefrequenz-Überwachungsbildschirm an. Wenn die Funktion Scan ning aktiv ist, zeigt die Anzeige das HF-Diagramm an. Wenn die Funktion Listen aktiv ist, zeigt die Anzeige eine grafische Dar... -
Seite 9: Vernetzung Von Spektrum-Manager Und Empfängern
Adressen zurück, wenn der IP-Modus auf Automatisch eingestellt und kein DHCP-Server vorhanden ist. Automatische IP-Adressierung Bei Verwendung eines Ethernet-Switch AXT620 von Shure den DHCP-Schalter auf ON einstellen. Den IPModus für alle Geräte auf „Automatisch“ einstellen (Util > Network > Mode > Automatic). -
Seite 10: Störungssuche
Sicherstellen, dass der Netzwerkzugang nicht durch die Firewall-Einstellungen blockiert wird. Netzwerkzugangskontrolle Der Zugang zu Netzwerk-Komponenten von Shure kann durch das Einrichten einer Netzwerk-PIN in der Shure-Steuersoftware kontrolliert werden. Sobald eine PIN eingerichtet wurde, muss das richtige Kennwort in der Software eingegeben werden, um Änderungen an Komponenten-Parametern vornehmen zu können. -
Seite 11: All New
Shure Incorporated All New Die Option All New zur anfänglichen HF-Koordination verwenden. • Macht Empfänger und andere Geräte im Netzwerk ausfindig, die verwaltet werden können. • Durchsucht das HF-Spektrum nach verfügbaren Frequenzen. • Berechnet eine Liste kompatibler Frequenzen (CFL), um die Anforderungen der vernetzten Geräte zu erfüllen. -
Seite 12: Ausschlüsse
Shure Incorporated Ausschlüsse Die meisten HF-Umgebungen enthalten Frequenzen, in denen der Betrieb von drahtlosen Geräten nicht wünschenswert ist, z. B. Frequenzen, die für lokale Rundfunkübertragungen, öffentliche Sicherheit oder andere Benutzer reserviert sind. Ausschlüs se können in den SpektrumManager eingegeben werden, um zu verhindern, dass diese Frequenzen bei der Berechnung ei... -
Seite 13: Ereignisprotokoll
Shure Incorporated Die Menütaste neben der Option Add drücken. Den Drehknopf Control drücken, um TV, Start oder Stop hervorzuheben: ◦ Um eine einzelne Frequenz auszuschließen, die Start-Frequenz und die StopFrequenz auf den gleichen Wert ein stellen. ◦ Um einen Frequenzbereich auszuschließen, die Start- und StopWerte verwenden, um den Frequenzbereich zu de... -
Seite 14: Spektrumüberwachung
Shure Incorporated Ausschlüsse: • Ausschluss-Schwellenwert geändert • Ausschluss hinzugefügt (Frequenz oder Bereich) • Ausschluss gelöscht (Frequenz oder Bereich) Spektrumüberwachung Der SpektrumManager verfügt über integrierte Tools, die ausgezeichnete Ressourcen zur Prüfung, Verfolgung und Störungs suche des HF-Spektrums bereitstellen. Reservefrequenzüberwachung Während des Betriebs verfolgt der Datenbildschirm den Status der Frequenzen, die für die Axient-Kanäle im System verfügbar sind. - Seite 15 Shure Incorporated zwei ScandatenDiagramme zu Verweiszwecken oder zur CFLBerechnung speichern. Scans, die über das Menü des Spek trumManagers eingeleitet wurden, decken den gesamten programmierbaren Frequenzbereich ab. Mithilfe des Tools Frequen cy Plot in der Wireless Workbench-Software kann ein Subset dieses Bereichs durchsucht werden; es bietet auch Optionen für die Schrittgröße und Auflösungsbandbreite.
-
Seite 16: Einstellen Der Lüftergeschwindigkeit
Funktionen und Verbesserungen werden regelmäßig neue FirmwareVersionen entwickelt. Um diese De signverbesserungen zu nutzen, können neue FirmwareVersionen hochgeladen und mittels des in der WWB6Software verfüg baren Tools Firmware Update Manager (Firmware-Aktualisierungsmanager) installiert werden. Die Firmware ist unter http:// www.shure.com/wwb zum Download verfügbar. Technische Daten HF-Abstimmungsfrequenzbereich 470–865, 925–952 MHz... -
Seite 17: Suchlaufdauer
Shure Incorporated 200 kHz -100 dBm 1000 kHz -90 dBm Spiegelfrequenzdämpfung >110 dB, typisch Unerwünschtes Ansprechen <-100 dBm, typisch Ultimate Quieting >90 dB, A-bewertet Gesamtabmessungen 44 mm x 483 mm x 366 mm (1,7 mm x 19,0 mm x 14,4 mm) H x B x T... -
Seite 18: Hf-Eingang
Shure Incorporated HF-Eingang Steckertyp Konfiguration Unsymmetrisch, Active Impedanz 50 Ω Höchst-Eingangspegel -20 dBm Biasspannung 12 V DC, 150 mA (300 mA Maximum) Kaskadenausgang Steckertyp Konfiguration Unsymmetrisch, Active Impedanz 50 Ω Einfügungsdämpfung <5 dB Monitor-Audioausgang Frequenzgang 40–18 kHz, ±3 dB Konfiguration Unsymmetrisch mono, 6,35-mm-Ausgang (steuert Stereo-Kopfhörer an) -
Seite 19: Vernetzung
Shure Incorporated Ring Audio + Muffe Masse Vernetzung Power over Ethernet (PoE) 50 V DC, Klasse 1 Netzwerk-Schnittstelle Zwei Ethernetanschlüsse 10/100 Mbps Netzwerkadressierungs-Fähigkeit DHCP oder manuelle IP-Adresse Zubehör Im Lieferumfang enthalten Koaxialkaskadenkabel (ca. 30 cm) (2) 95N2035 IEC-Wechselstrom-Netzkabel (1) 95A9128 IEC-Wechselstrom-Verlängerungskabel (1) -
Seite 20: Wichtige Sicherheitshinweise
Shure Incorporated can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: • Reorient or relocate the receiving antenna. • Increase the separation between the equipment and the receiver. -
Seite 21: Warnhinweis Für Alle Ohrhörer
Alle Reparatur- und Wartungsarbeiten von qualifiziertem Kundendienstpersonal durchführen lassen. Die Sicherheitszulassungen gelten nicht mehr, wenn die Werkseinstellung der Betriebsspannung geändert wird. Nicht ausdrücklich von Shure genehmigte Änderungen oder Modifikationen können den Entzug der Betriebsgenehmigung für das Gerät zur Folge haben. WARNHINWEIS FÜR ALLE OHRHÖRER! Zum sicheren und richtigen Gebrauch der Ohrhörer diese Anleitung vor dem Gebrauch lesen. -
Seite 22: Achtung
• Falls Sie sich derzeit in ohrenärztlicher Behandlung befinden, Ihren Arzt vor Gebrauch dieses Geräts zu Rate ziehen. Hinweis: Das Gerät darf nur mit dem im Lieferumfang enthaltenen Netzteil oder einem gleichwertigen, von Shure zugelassenen Gerät verwendet werden. ACHTUNG •... - Seite 23 E-Mail: EMEAsupport@shure.de Zugelassen unter der Übereinstimmungserklärungsvorschrift von FCC Teil 15. Zertifizierung in Kanada durch ISED unter RSS-123. IC: 616A-AXT600 Konformitätskennzeichnung Industry Canada ICES-003: CAN ICES-3 (B)/NMB-3(B) This device contains licenceexempt transmitter(s)/receiver(s) that comply with Innovation, Science and Economic Develop ment Canada’s licenceexempt RSS(s). Operation is subject to the following two conditions: This device may not cause interference.
