Blue Audio
Multiroom Audio System
Leistungsmerkmale
Hochwertiger Audioserver zur Verteilung von HiFi-Audiosignalen
im ganzen Haus
4 Audioeingänge für CD, Tuner oder PC-Soundkarten
4 Ausgänge zur Raumbeschallung per AudioMax Raumverstärker oder
Line Ausgängen zur direkten Ansteuerung von Mehrkanalverstärkern
oder Funklautsprechern
Computersteuerung auf Windows® Basis per Software IP-Symcon
Pro Raumausgang Softwareregler für Eingangsumschaltung,
Lautstärke, Balance und Klangregelung und Raumverstärker an/aus
Simultane Audioausgabe in allen Räumen ohne Zeitverzögerungen
oder Echoeffekte
Hochwertiges Alu-Gehäuse mit gravierten Frontplatten
PC-Schnittstelle USB
Typische Anwendungsgebiete
Multiroom Audioverteilung für das ganze Haus
Durchsagen in alle Räume ohne Echoeffekte
Gewerbliche Hintergrundbeschallung
Alle Rechte vorbehalten. Nachdruck, auch auszugsweise ohne ausdrückliche Zustimmung von eservice-online und E-Service GmbH nicht erlaubt. Technische Änderungen vorbehalten. eservice-online
E-Service GmbH 2013 - 2016
www.eservice-online.de

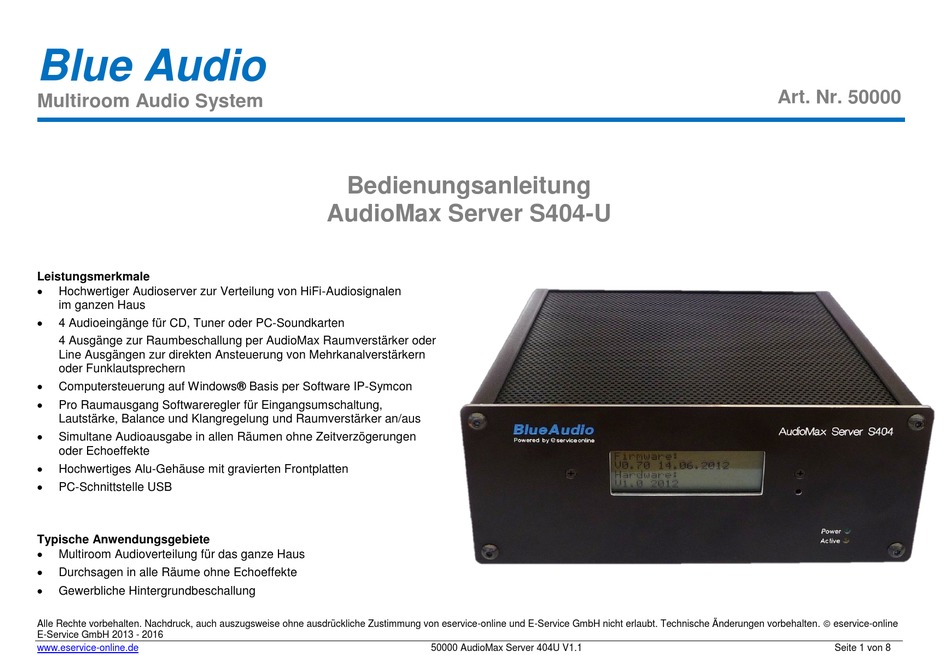

Bedienungsanleitung

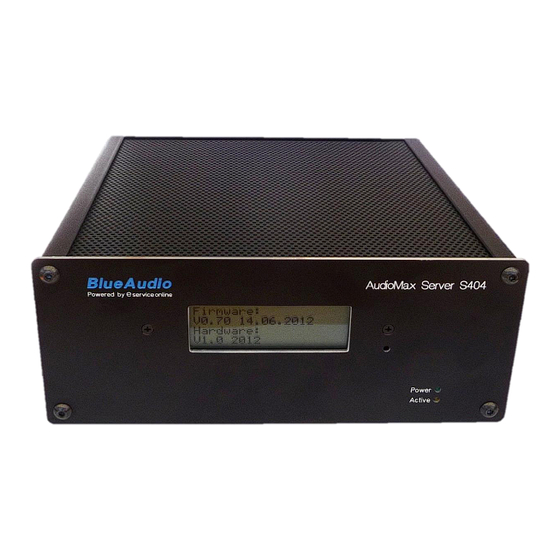

AudioMax Server S404-U
50000 AudioMax Server 404U V1.1
Art. Nr. 50000
Seite 1 von 8
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Blue Audio AudioMax Server S404-U
- Seite 1 Blue Audio Art. Nr. 50000 Multiroom Audio System Bedienungsanleitung AudioMax Server S404-U Leistungsmerkmale Hochwertiger Audioserver zur Verteilung von HiFi-Audiosignalen im ganzen Haus 4 Audioeingänge für CD, Tuner oder PC-Soundkarten 4 Ausgänge zur Raumbeschallung per AudioMax Raumverstärker oder Line Ausgängen zur direkten Ansteuerung von Mehrkanalverstärkern oder Funklautsprechern ...
-
Seite 2: Produktbeschreibung
Produktbeschreibung Der AudioMax Server 404 bildet die Zentrale des Multiroom Audiosystems. Mit dem AudioMax System ist es möglich in verschiedenen Räumen ihre Lieblingsmusik in hochwertiger HiFi Qualität zu genießen. Für jeden Raum können Sie wählen, welche der vier analogen Audioquellen Sie in welcher Lautstärke hören möchten. Eine Besonderheit des Systems ist, dass Sie die gleiche Musik in allen Räumen ohne Laufzeitunterschiede oder Echoeffekte hören können. - Seite 3 Blue Audio Art. Nr. 50000 Multiroom Audio System Systemaufbau AudioMax Server S404 Alle Rechte vorbehalten. Nachdruck, auch auszugsweise ohne ausdrückliche Zustimmung von eservice-online und E-Service GmbH nicht erlaubt. Technische Änderungen vorbehalten. eservice-online E-Service GmbH 2013 - 2016 www.eservice-online.de 50000 AudioMax Server 404U V1.1...
-
Seite 4: Audiobus Ausgang (Rj45)
Software Das AudioMax Audio System wird mit der Windows Software „IP-Symcon“ gesteuert. Per USB oder Ethernet wird der AudioMax Server S404 mit dem PC verbunden. Das AudioMax System kann mit allen IP-Symcon Versionen ab 2.0 gesteuert werden. Innerhalb der Software „IP-Symcon“ kann das AudioMax System per „Dashboard“, „Webfront“ oder mit allen IP-Symcon Eingabesysteme, wie z.B. FS20®, HomeMatic®, 1-Wire®, Möller, WAGO-SPS usw. -
Seite 5: Anschlüsse Audiomax Server S404
Blue Audio Art. Nr. 50000 Multiroom Audio System Anschlüsse AudioMax Server S404 Rückseite AudioMax Server S404 DC Eingang Stromversorgung per Netzteil 24V 50W Line Out für Raum 1-4 USB Schnittstelle zum PC für Funklautsprecher oder Anzeige für USB Power Mehrkanalverstärker... -
Seite 6: Technische Daten
Technische Daten Audio Eingang: Eingang 4 x Stereo Line Eingang Anschluss: Cinch Buchsen Eingangspegel: nominal 0,7V, max. 2V Eingangsimpedanz: 47kOhm Audio Ausgang: Ausgang/Anschluss: 4 x AudioBus per RJ45 Buchsen 4 x Line Ausgang per Cinch Buchsen Ausgangspegel: Line Ausgang: ca. 0,7V Ausgangsimpedanz: Line Ausgang 1kOhm AudioBus:... -
Seite 7: Betriebsbedingungen
Blue Audio Art. Nr. 50000 Multiroom Audio System Betriebsbedingungen Der Betrieb der Baugruppe darf nur an den dafür vorgeschriebenen Spannungen und Umgebungsbedingungen erfolgen. Die Betriebslage des Gerätes ist beliebig. Das Gerät ist für den Gebrauch in trockenen und staubfreien Räumen bestimmt. -
Seite 8: Gewährleistung
Es ist vor der Inbetriebnahme eines Gerätes generell zu prüfen, ob dieses Gerät oder die Baugruppe grundsätzlich für den Anwendungsfall, für den es verwendet werden soll, geeignet ist. Im Zweifelsfalle sind unbedingt Rückfragen bei Fachleuten, Sachverständigen oder dem Herstellern der verwendeten Baugruppen notwendig. ...
