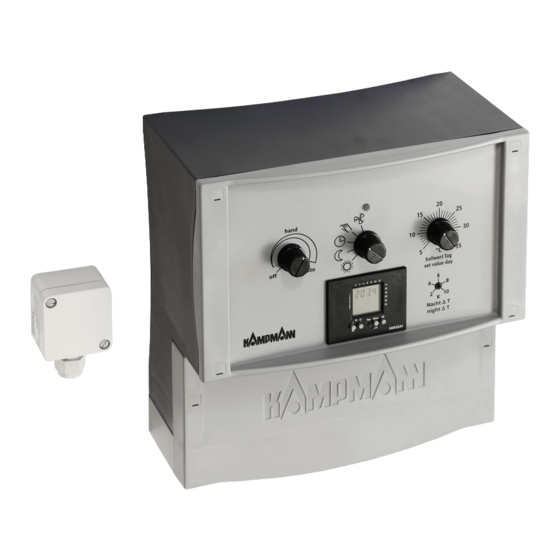

- Seite 1 Elektr. Drehzahlsteller Umluft mit Digitalschaltuhr und Raumtemperaturregelung Typ 30515 Montage- und Installationsanleitung Diese Anleitung für zukünftige Verwendung sorgfältig aufbewahren! Kampmann.de/installation_manuals I525/11/19 DE SAP-Nr. 1248327...
-
Seite 2: Inhaltsverzeichnis
1.96 Elektronischer stufenloser Drehzahlsteller Umluft mit Digitalschaltuhr und Raumtemperaturregelung, Typ 30515 Montage- und Installationsanleitung Zeichenerklärung: Inhaltsverzeichnis Achtung! Gefahr! 1. Bestimmungsgemäße Verwendung ����������������������������������������3 Die Nichteinhaltung die- 2. Sicherheitshinweise �����������������������������������������������������������������4 ses Hinweises kann schwere Personen- oder Sachschäden zur 3. Montage und Installation ��������������������������������������������������������5 Folge haben. -
Seite 3: Bestimmungsgemäße Verwendung
Montage- und Installationsanleitung 1. Bestimmungsgemäße Verwendung Der Kampmann elektronische stufenlose Drehzahlsteller 0-10 V, Typ 30515, wird nach dem Stand der Technik und anerkannten sicherheit- stechnischen Regeln gebaut. Dennoch kann es bei der Verwendung Lesen Sie diese Anleitung vor zu Gefahren für Personen oder Beeinträchtigungen des Gerätes oder Installation des elketrischen anderer Sachwerte kommen, wenn es nicht sachgemäß... -
Seite 4: Sicherheitshinweise
Umluft mit Digitalschaltuhr und Raumtemperaturregelung, Typ 30515 Montage- und Installationsanleitung 2. Sicherheitshinweise Dieser elektronische stufenlose Drehzahlsteller 0-10V Typ 30515 ist nach dem Stand der Technik und den aktuellen gesetzlichen Normen und Richtlinien entwickelt und produziert worden. Für eine ordnungsgemä- ße Installation und Funktion des Gerätes beachten Sie den Inhalt dieser Anleitung. -
Seite 5: Montage Und Installation
Elektronischer stufenloser Drehzahlsteller 1.96 Umluft mit Digitalschaltuhr und Raumtemperaturregelung, Typ 30515 Montage- und Installationsanleitung 3. Montage und Installation Montage der Steuerung • Schalten Sie alle Anlagenteile, an denen gearbeitet wer- den muss, spannungsfrei und sichern Sie sie gegen unbefugte Wiedereinschaltung! •... -
Seite 6: 3�1 Leitungsverlegung
1.96 Elektronischer stufenloser Drehzahlsteller Umluft mit Digitalschaltuhr und Raumtemperaturregelung, Typ 30515 Montage- und Installationsanleitung 3.1 Leitungsverlegung Allgemeine Hinweise • Verlegen Sie alle Kleinspannungsleitungen (Raumtemperaturfühler, digitale Eingänge) auf kürzestem Wege. • Eine räumliche Trennung von Kleinspannungs- und Starkstromleitungen ist z. B. durch einen Abstand von mind. 20 cm zueinander, durch metallische Trennstege auf Kabelbühnen etc. - Seite 7 Elektronischer stufenloser Drehzahlsteller 1.96 Umluft mit Digitalschaltuhr und Raumtemperaturregelung, Typ 30515 Montage- und Installationsanleitung Abb. 4: Kabelverlegeplan...
-
Seite 8: 3�4 Elektroanschluss
1.96 Elektronischer stufenloser Drehzahlsteller Umluft mit Digitalschaltuhr und Raumtemperaturregelung, Typ 30515 Montage- und Installationsanleitung 3.4 Elektroanschluss Sicherheitshinweise Der Elektroanschluss dieses Produkts setzt Fachkenntnisse im Bereich Elektrotechnik voraus. Diese Kenntnisse, die in der Regel in einer Berufsausbildung in dem genannten Berufsfeld vermittelt werden, sind hier nicht gesondert beschrieben. -
Seite 9: 3�5 Ein- Und Ausgänge
Elektronischer stufenloser Drehzahlsteller 1.96 Umluft mit Digitalschaltuhr und Raumtemperaturregelung, Typ 30515 Montage- und Installationsanleitung 3.5 Ein- und Ausgänge Digitaleingänge externe Freigabe Freigabe Eingang DI1-GND geschlossen keine Freigabe Eingang DI1-GND offen Umschaltung Heizen/Kühlen Heizen Eingang DI2-GND offen Kühlen Eingang DI2-GND geschlossen Kondensatalarm Störung... -
Seite 10: Funktion Und Einstellungen
1.96 Elektronischer stufenloser Drehzahlsteller Umluft mit Digitalschaltuhr und Raumtemperaturregelung, Typ 30515 Montage- und Installationsanleitung 4. Funktion und Einstellungen 4.1 DIP -Schalter DIP 1 Digital Eingang 1 und 2 (DI1, DI2) potentialfreier Schließer (Werkseinstellung) aktiv 24VDC DIP 2 DIP 3 Multifunktionseingang (MI1) Frostschutzfühler... -
Seite 11: 4�3 Raumauskühlschutz
Elektronischer stufenloser Drehzahlsteller 1.96 Umluft mit Digitalschaltuhr und Raumtemperaturregelung, Typ 30515 Montage- und Installationsanleitung 4.3 Raumauskühlschutz Die Funktion Raumauskühlschutz ist allen Betriebsfunktionen überge- ordnet und arbeitet unabhängig des externen Freigabekontaktes. Über die Stellung „AUS“ des Drehzahlschalters wird die Funktion aktiviert, wenn sie über den DIP-Schalter 4 = OFF freigegeben ist. -
Seite 12: Bedienung
1.96 Elektronischer stufenloser Drehzahlsteller Umluft mit Digitalschaltuhr und Raumtemperaturregelung, Typ 30515 Montage- und Installationsanleitung 5. Bedienung 1 Digitalschaltuhr 2 Meldeleuchte 3 Temperatureinstellung Tag 4 Temperatureinstellung Nacht 5 Drehzahlsteller 6 Betriebsartenwahlschalter 1 Digitalschaltuhr Festlegung der Zeiten für die Umschaltung Tag/Nachtbetrieb; Beschreibung, s. Bedienung Schaltuhr (Kap. 5.1ff) 2 Meldeleuchte Die Meldeleuchte zeigt den aktuellen Betriebszustand der Anlage an. -
Seite 13: Temperatureinstellung Tagbetrieb
Elektronischer stufenloser Drehzahlsteller 1.96 Umluft mit Digitalschaltuhr und Raumtemperaturregelung, Typ 30515 Montage- und Installationsanleitung Gerät ausgeschaltet oder es liegt keine Spannung an Grün-Dauerleuchten, betriebsbereit Grün-lang-Blinken, keine Freigabe Grün-kurz-lang-Blinken, Lüftungsbetrieb Grün-Blinken, Winterbetrieb (Heizen) Grün-Blitzen, Sommerbetrieb (Kühlen) Grün-Rot-Blinken, Kondensatalarm Rot-Dauerleuchten, Fehler EC-Motore Rot-Blinken, Frostalarm oder Raumauskühlschutz... -
Seite 14: Entriegelung Motorstörung
1.96 Elektronischer stufenloser Drehzahlsteller Umluft mit Digitalschaltuhr und Raumtemperaturregelung, Typ 30515 Montage- und Installationsanleitung 5 und 6 Drehzahlsteller und Betriebsartenwahlschalter Drehzahlsteller Funktion Aus* Hand Auto Ein/Aus in Abhängigkeit vom Tagsollwert Drehzahl in Abhängigkeit der Abwei- mit von Hand eingestellter Drehzahl... -
Seite 15: 5�1 Bedienung Schaltuhr
Elektronischer stufenloser Drehzahlsteller 1.96 Umluft mit Digitalschaltuhr und Raumtemperaturregelung, Typ 30515 Montage- und Installationsanleitung 5.1 Bedienung Schaltuhr Sicherheitshinweise Ein Defekt an der Schaltuhr muss von einer Fachkraft repariert und geprüft werden. Die Reparatur kann auch unter Anleitung und Aufsicht einer Fachkraft erfolgen. -
Seite 16: 5�4 Programmstruktur
1.96 Elektronischer stufenloser Drehzahlsteller Umluft mit Digitalschaltuhr und Raumtemperaturregelung, Typ 30515 Montage- und Installationsanleitung 5.4 Programmstruktur... -
Seite 17: 5�5 Einstellen Des Timers
Elektronischer stufenloser Drehzahlsteller 1.96 Umluft mit Digitalschaltuhr und Raumtemperaturregelung, Typ 30515 Montage- und Installationsanleitung 5.5 Einstellen des Timers Die Vorgehensweise bei der Programmierung des Timers ist abhängig davon, ob voreingestellte und individuelle Programme verwendet wer- densollen. Dabei ist unterschiedlich vorzugehen. -
Seite 18: Einstellen Von Zeit-Format, Uhrzeit, Wochentag
1.96 Elektronischer stufenloser Drehzahlsteller Umluft mit Digitalschaltuhr und Raumtemperaturregelung, Typ 30515 Montage- und Installationsanleitung 5.6 Einstellen von Zeit-Format, Uhrzeit, Wochentag • Wählen Sie zunächst die Vorgehensweise der Programmierung, also den Reset- oder den Menü-Modus aus (s. Kap. ?? oben), danach wie... -
Seite 19: 5�7 Voreingestellte Programme
Elektronischer stufenloser Drehzahlsteller 1.96 Umluft mit Digitalschaltuhr und Raumtemperaturregelung, Typ 30515 Montage- und Installationsanleitung 5.7 Voreingestellte Programme Programme P01-03: Die Ein- und Ausschaltzeiten für die Programme P01 bis P03 sind vorein- gestellt (pre). Der Anwender kann diese Progamme ändern. Individuelles Programm, P- -: Unter der Menü-Option P-- kann ein individuelles Programm erstellt... -
Seite 20: 5�8 Individuelle Programme
1.96 Elektronischer stufenloser Drehzahlsteller Umluft mit Digitalschaltuhr und Raumtemperaturregelung, Typ 30515 Montage- und Installationsanleitung 5.8 Individuelle Programme Vorgehensweise nach dem Einstellen von Zeit und Wochentag im Menü- Modus oder nach dem Hinzufügen von Programmen zu den voreinge- stellten Programmen P01 bis P03:: Programm einstellen EIN •... - Seite 21 Elektronischer stufenloser Drehzahlsteller 1.96 Umluft mit Digitalschaltuhr und Raumtemperaturregelung, Typ 30515 Montage- und Installationsanleitung Stunden einstellen AUS • Wählen Sie die Stunde aus (+/-) und bestätigen Sie mit OK� Minuten einstellen AUS • Wählen Sie die Minuten aus (+/-) und bestätigen Sie mit OK.
-
Seite 22: 5�9 Löschen Von Programmen
1.96 Elektronischer stufenloser Drehzahlsteller Umluft mit Digitalschaltuhr und Raumtemperaturregelung, Typ 30515 Montage- und Installationsanleitung 5.9 Löschen von Programmen • Drücken Sie zuerst die Menu Taste und dann die OK Taste, bis die EIN-Schaltzeit des Programms erscheint, das gelöscht werden soll. -
Seite 23: 12 Technische Daten Schaltuhr
Elektronischer stufenloser Drehzahlsteller 1.96 Umluft mit Digitalschaltuhr und Raumtemperaturregelung, Typ 30515 Montage- und Installationsanleitung 5.12 Technische Daten Schaltuhr Maße B x H x T 32,4 x 41,6 x 14,9 mm Einbautiefe 12 mm Gewicht ca. 22 g Nennspannung 3,4 - 6 V DC... -
Seite 24: Vor Inbetriebnahme Sind Folgende Prüfungen Vorzunehmen
1.96 Elektronischer stufenloser Drehzahlsteller Umluft mit Digitalschaltuhr und Raumtemperaturregelung, Typ 30515 Montage- und Installationsanleitung Vor Inbetriebnahme sind folgende Prüfungen vorzunehmen: • Sind alle Anlagenteile entsprechend den gültigen Schaltplänen richtig angeschlossen? • Ist der Schutzleiter (PE) an allen Anlagenteilen richtig angeschlossen? •... - Seite 25 Elektronischer stufenloser Drehzahlsteller 1.96 Umluft mit Digitalschaltuhr und Raumtemperaturregelung, Typ 30515 Montage- und Installationsanleitung Prüfungen während des laufenden Betriebs • Prüfen Sie die Funktion der Störmeldekontakte der angeschlosse- nen Motoren indem Sie eine der Adern an den Klemmen Err/GND der Steuerung abklemmen. Diese Prüfung muss auch an jedem Lufterhitzer einzeln und nacheinander erfolgen.
-
Seite 26: Betriebsstörung
1.96 Elektronischer stufenloser Drehzahlsteller Umluft mit Digitalschaltuhr und Raumtemperaturregelung, Typ 30515 Montage- und Installationsanleitung • Schließen Sie den Draht wieder an. • Die Störung muss behoben und die Anlage in ihren ursprünglichen Betriebszustand zurückgekehrt sein. • Prüfen Sie die Raumtemperaturregelung (PI-Regler). Drehen Sie hierfür den Drehzahlsteller in Stellung „Auto“, den Betriebsartenwahlschalter... -
Seite 27: Technische Daten
Elektronischer stufenloser Drehzahlsteller 1.96 Umluft mit Digitalschaltuhr und Raumtemperaturregelung, Typ 30515 Montage- und Installationsanleitung 8. Technische Daten Nennspannung 100 - 240V +/- 10% Max. Vorsicherung max. Nennstrom in Summe für Lufterhitzer und Ventilstellantriebe Max. Aderquerschnitt pro Klemme: Regelung, Ventil, Spannungsversorgung EC-Motor mm²... - Seite 28 1.96 Elektronischer stufenloser Drehzahlsteller Umluft mit Digitalschaltuhr und Raumtemperaturregelung, Typ 30515 Montage- und Installationsanleitung...
