CAR SPECIFIC SERIES

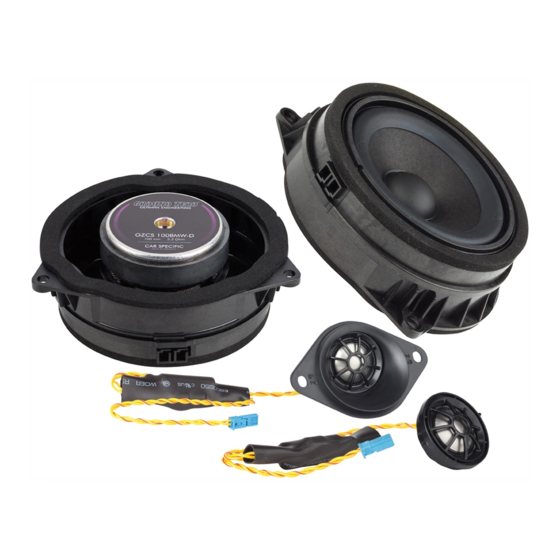

COMPONENT SPEAKER SYSTEM
GZCS 100BMW-SQ / SQ+
Anleitung / Owner´s manual
•
Fahrzeugspezifisches 2-Wege Lautsprecher-Komponentensystem
•
100 mm Tief/Mitteltöner mit Papierfaser-Membrane und Gummi-Sicke
•
26 mm Kupferschwingspule / BIMAX
•
25 mm Seidenkalotten-Hochtöner
•
Belastbarkeit 50 W RMS / 100 W max.
•
SPL 87 dB / Impedanz 3 Ohm / Frequenzgang 100 Hz – 25 kHz
•
Fahrzeugspezifischer Hochpassfilter im Lieferumfang (nur bei SQ+ Version)
•
Made in Germany
o
Car specific 2-way component speaker system
o
4" Midwoofer with paper-fibre cone and rubber surround
o
1.02" copper voice coil / BIMAX
o
1" silk dome tweeter
o
Power handling 50 W RMS / 100 W max.
o
SPL 87 dB / Impedance 3 Ohm / frequency range 100 Hz – 25 kHz
o
Car specific high pass filter included (only for SQ+ version)
o
Made in Germany
( Version A / B / C / D )
Spezifikationen / Specifications
Zentrierspinne
®
spider
®
CAR SPECIFIC SERIES
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Ground Zero CAR SPECIFIC Serie
Inhaltszusammenfassung für Ground Zero CAR SPECIFIC Serie
- Seite 1 CAR SPECIFIC SERIES COMPONENT SPEAKER SYSTEM GZCS 100BMW-SQ / SQ+ ( Version A / B / C / D ) Anleitung / Owner´s manual Spezifikationen / Specifications • Fahrzeugspezifisches 2-Wege Lautsprecher-Komponentensystem • 100 mm Tief/Mitteltöner mit Papierfaser-Membrane und Gummi-Sicke • 26 mm Kupferschwingspule / BIMAX Zentrierspinne ®...
- Seite 2 GROUND ZERO GZCS 100BMW-SQ / SQ+ CAR SPECIFIC SERIES...
-
Seite 3: Anschluss / Connection
GROUND ZERO GZCS 100BMW-SQ / SQ+ Anschluss / Connection Das GZCS 100BMW-SQ+ Lautsprecherset beinhaltet neben einer 2-Wege Frequenzweiche zur Montage in der Tür, auch eine passive Hochpass Frequenzweiche zur Montage am Tieftöner unter dem Sitz. Dieser sollte eingesetzt werden, wenn kein zusätzlicher Verstärker mit eigenem Hochpassfilter zum Einsatz kommt, um die Mitteltöner von tiefen Frequenzen zu entlasten. -
Seite 4: Kompatibilitätsliste / Compatibility List
GROUND ZERO GZCS 100BMW-SQ / SQ+ Kompatibilitätsliste / Compatibility list MINI Model / mit / with mit / with mit / with Series Basic Sound Harman/Kardon® Basic Sound System System Sound System Front MINI-A Rear Center * bei Fronteinbau: Die originalen Verkleidungen der Version mit HIFI- oder Harman/Kardon® Sound-System müssen nachgerüstet werden * front install: The OEM mirror panels of HIFI system or Harman/Kardon®... - Seite 5 Rear shelf/pillar Center Alle Angaben ohne Gewähr / Errors and omissions excepted Eine aktuelle Liste findet sich auf der Ground Zero Webseite: www.ground-zero-audio.com An updated list can be found on the Ground Zero web page: www.ground-zero-audio.com CAR SPECIFIC SERIES...
- Seite 6 GROUND ZERO GZCS 100BMW-SQ / SQ+ Hochtonpegel-Adapter / Tweeter level adapter Da das Werksradio mancher Fahrzeuge ausstattungsbedingt den Frequenzgang per Equalizer an die Original-lautsprecher anpasst, kann es nötig sein, die Lautstärke des Hochtöners zu reduzieren, um ein ausgewogenes Klangbild zu erzielen. Hierfür kann der beigefügte Pegeladapter zusätzlich in die Leitung des Hochtöners (wie im Bild zu sehen) eingesteckt werden.
- Seite 7 Some music styles require higher levels while others prefer the soft tones. GROUND ZERO considers all the different wishes of customers during the development of new products. Along with this, the target is to create the most realistic sound reproduction available, to transfer the soul of the music and the intention of the performer.
-
Seite 8: Gewährleistung / Garantie
Produkt vorzunehmen, ohne den Kunden darüber zu informieren. Terms of Warranty The limited warranty for this product is covered by Ground Zero´s local distribution partners and their terms and conditions. For further information contact your local retailer or distributor. GROUND ZERO products are engineered in Germany...
