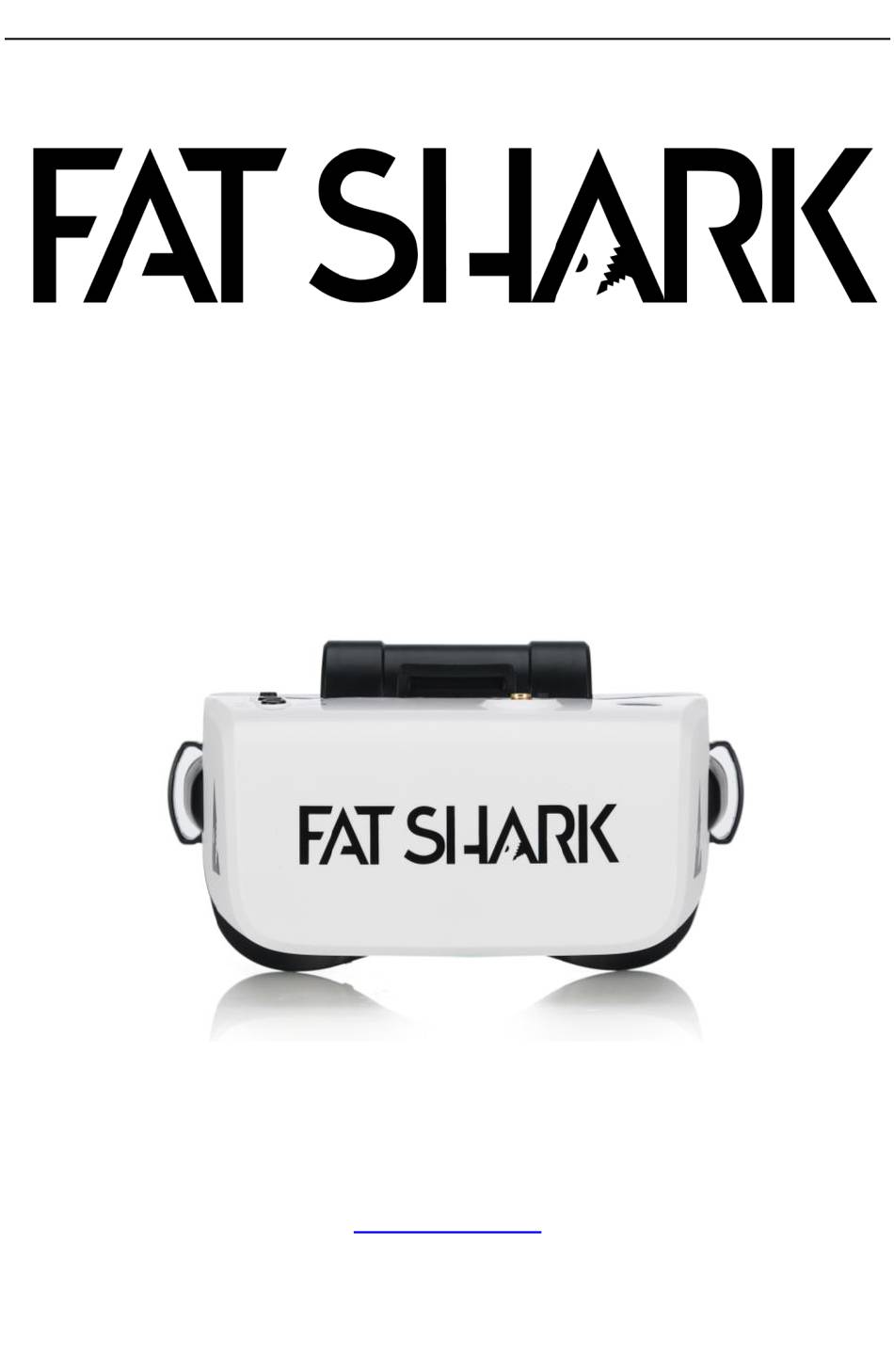

- Seite 1 Fat Shark Scout MODEL FSV1132 Bedienungsanleitung Revision D 05/21/2019 Für mehr Produktinformationen: www.fatshark.com All Rights Reserved...
-
Seite 2: Inhaltsverzeichnis
Fat Shark Inhaltsverzeichnis Einleitung 2 Produktkompatibilität 3 Produktinhalt 3 Scout Headset Übersicht 4 Modi 5 Ausgeschaltet: 5 RX-Eingang: 5 Optionsmenü 5 AV / Aux-Eingang: 5 DVR: 5 Eingaben im Detail 5 Einschaltknopf 5 Band Button 6 Kanaltaste 6 5-Wege-Taste: im Flugmodus 6 5-Wege-Taste: im Optionsmenü... -
Seite 3: Produktkompatibilität

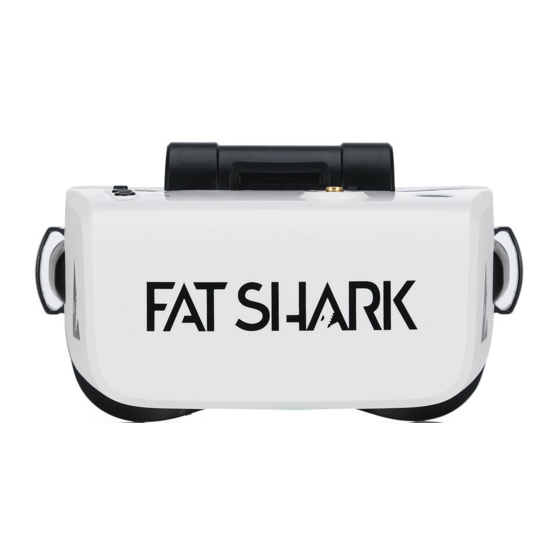

Fat Shark Einführung Herzlichen Glückwunsch zum Kauf des Fat Shark Scout FPV Headsets. Die Scout ist eine Brille, die mit der neuesten Technologie ausgestattet ist, einschließlich eines eingebauten Diversity- Empfängers, eines 60-fps-DVR und allem, was für großartige Flüge erforderlich ist. Bitte nehmen Sie sich die Zeit, diese Bedienungsanleitung vor der Verwendung sorgfältig durchzulesen, um... - Seite 4 Fat Shark Scout Headset Overview...
-
Seite 5: Modi
Fat Shark Modi Scout ist ein Multifunktionsgerät und verfügt über mehrere verschiedene Modi, je nachdem, was der Benutzer erreichen möchte. Die Modi sind ausgeschaltet, HF-Eingang, Optionsmenü, AV / Aux-Eingang und DVR-Wiedergabe. Ausgeschaltet: Das Gerät ist ausgeschaltet. Auf diese Weise kann der Benutzer den Scout verlassen, ohne die Batterie zu entladen. -
Seite 6: Eingaben Im Detail
Fat Shark Eingaben im Detail Es gibt verschiedene Benutzereingaben am Gerät, den Ein- / Ausschalter, die Band- und Kanaltasten und den Wippschalter. Einschaltknopf: Kurz drücken (weniger als 0,5 Sekunden) Lassen Sie die LED die aktuelle Akkulaufzeit anzeigen, wenn das Headset ausgeschaltet ist Lang drücken (mindestens 2 Sekunden gedrückt halten) -
Seite 7: 5-Wege-Taste: Für Die Dvr-Wiedergabe
Fat Shark Langes Drücken auf die Mitte Verlassen Sie das Optionsmenü Oben unten Links rechts ie zwischen den übergeordneten Menüoptionen 5-Wege-Taste: für die DVR-Wiedergabe Joystick in der Mitte lang drücken - oder Player-Oberfläche Drücken Sie kurz die Eingabetaste eder Hoch / Runter auf dem Joystick:... -
Seite 8: Detaillierte Bedienung
Fat Shark Detaillierte Bedienung Energieverwaltung Der Scout verwendet eine einzelne Lithium-Ionen-Batterie mit 2600 mAh 18650 als Primärbatterie für das Gerät. Ein vollständig aufgeladener Akku sollte länger als 2 Stunden funktionieren, ohne dass ein Austausch oder Aufladen erforderlich ist. WARNUNG: Die Verwendung von nicht zertifizierten 18650-Zellen oder die Verwendung von nicht zertifizierten 18650-Zellen kann zu ernsthaften Brandgefahren oder anderen Gefahren führen und zum... -
Seite 9: Allgemeine Sicherheits- Und Handhabungshinweise Für Lithium-Polymer
Fat Shark Allgemeine Sicherheits- und Handhabungshinweise für Lithium-Polymer: • Laden Sie den Akku NIEMALS aus dem Gleichgewicht. • Lassen Sie einen LiPo-Akku NIEMALS unbeaufsichtigt, während er geladen oder entladen wird • Überwachen Sie den Akku und das Ladegerät IMMER während des gesamten Ladevorgangs. -
Seite 10: Das Osd
Fat Shark Das OSD Band: Die Abkürzung für das Radiofrequenzband, auf dem sich das Headset gerade befindet. Band Channel Race Band E Band B Band A CH1 (MHz) 5740 5658 5705 5733 5865 CH2 (MHz) 5760 5695 5685 5752 5845... -
Seite 11: Ändern Der Bänder Und Empfangskanäle
Durch langes Drücken der Band-Taste werden die verschiedenen Empfangsbänder in der folgenden Standardreihenfolge durchlaufen. Fat Shark to Race Band zu Band E zu Band B zu Band A und dann zurück zu Fat Shark Band. Die wählbaren Bänder können vom Benutzer im Optionsmenü... -
Seite 12: Dvr-Betrieb
Fat Shark DVR-Betrieb 1. Die SD-Karte MUSS vor der Verwendung mit einem FAT32-Dateisystem formatiert werden, um eine stabile Aufnahme zu gewährleisten. 2. Der DVR kann nur vom ausgewählten Eingang aufnehmen und unterstützt Standardformate. 3. Platzieren Sie keine alternativen Dateien, die Sie behalten möchten, auf dem DVR. Möglicherweise erkennt der DVR den Dateibereich nicht und überschreibt Ihre Dateien. -
Seite 13: Unterstützte Formate
Fat Shark Wenn der DVR nicht aufzeichnen kann, wird eine Fehlermeldung angezeigt, die dem Problem entspricht. Unterstützte Formate Der Scout DVR unterstützt sowohl NTSC als auch PAL und unterstützt die Videoformate * .MOV Wiedergabe Der Zugriff auf die DVR-Wiedergabe erfolgt durch Auswahl von Wiedergabe vom DVR im Optionsmenü. - Seite 14 Fat Shark Mit SD-Karte formatieren können Sie eine eingelegte SD-Karte mit einem Fat32-Dateisystem formatieren, um dann Videos aufzunehmen. Sobald SD-Karte formatieren ausgewählt wurde, wird ein Bestätigungsbildschirm angezeigt, in dem der Benutzer "Ja" auswählen muss, um fortzufahren. Entfernen Sie während des Formatierens nicht den Akku oder die SD-Karte. Sobald die Festplatte...
-
Seite 15: Optionsmenü
Band: Ermöglicht dem Benutzer das Hinzufügen / Entfernen von Bändern zur Auswahloberfläche FS: Fügt das Fat Shark-Band zu den Empfangsoptionen hinzu bzw. entfernt es aus diesen Race: Fügt Race Band zu den RX-Eingangsoptionen hinzu oder entfernt sie Band E: Fügt Band E zu den Empfangsoptionen hinzu bzw. entfernt es aus diesen Band B: Fügt Band B zu den Empfangsoptionen hinzu bzw. - Seite 16 Fat Shark Spezifikationen Optik: FOV (Sichtfeld): 50 Grad Diagonale Typ: Kunststoffoptik Display: 4,0 Zoll Auflösung 1136 x 640 Automatische Auswahl von NTCS / PAL Audio: Stereo Benutzersteuerung: Kanalauswahl Band Auswahl Anzeigesteuerung Lautstärkeregelung Signaltonsteuerung RX eingestellt Lüftersteuerung Uhrzeiteinstellung Modusauswahl (RX / AV / AUX)
-
Seite 17: Technische Daten
Support: support@fatshark.com Beachten Sie, dass die Unterstützung auf folgende Weise versucht werden sollte. Erste Anfragen an den Fat Shark-Support gehen davon aus, dass Sie die Online- und Händlerressourcen erschöpft haben: 1) Forschung Fat Shark Helpdocs. 2) Wenden Sie sich an den Händler, um Unterstützung zu erhalten.
