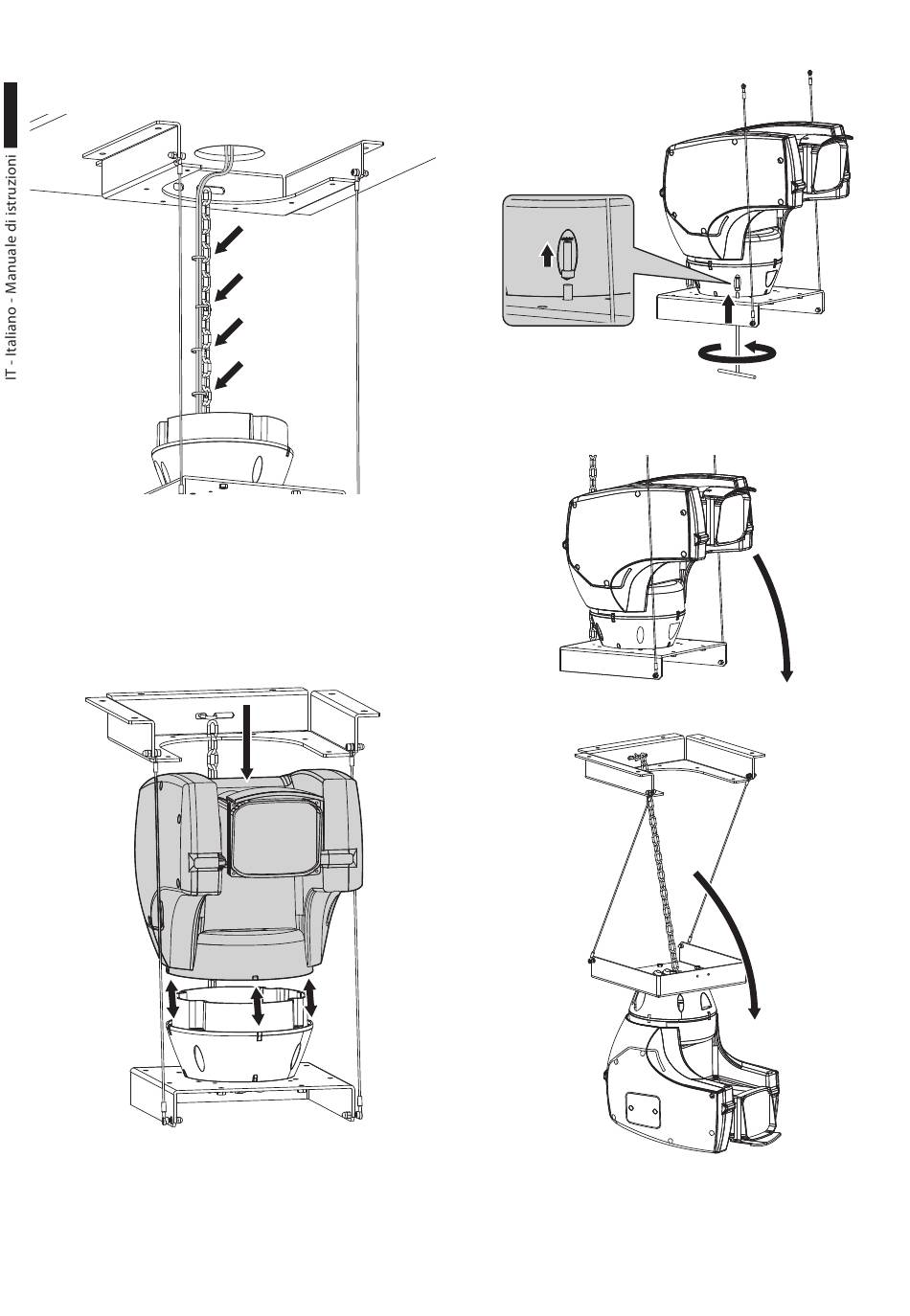

Far passare attraverso i pressacavi della base i cavi di
alimentazione ed i segnali. Fissare con le fascette in
dotazione i cavi alla catena evitando di serrarle fino in
fondo (il cavo deve poter scorrere all'interno).
Fig. 15
Effettuare quindi il cablaggio della base (fare
riferimento al manuale ULISSE COMPACT). Serrare i
pressacavi alla coppia di 5Nm.
Montare ora il corpo di ULISSE COMPACT sulla base
assicurandosi che le 3 tacche di riferimento siano tra
loro allineate.
Fig. 16
5
Fissare il corpo alla base con le 4 viti e rondelle.
Fissare con coppia di serraggio pari a 4Nm.
Fig. 17
Capovolgere l'intero brandeggio facendolo ruotare.
Fig. 18
Fig. 19
