Perel Tools WHW250 Bedienungsanleitung
Inhaltszusammenfassung für Perel Tools WHW250
-
Seite 1: Inhaltsverzeichnis

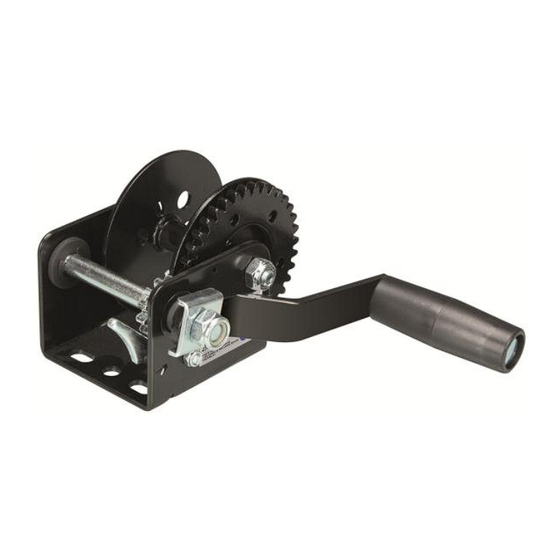

WHW250 HAND WINCH – 250 KG HANDLIER – 250 KG TREUIL MANUEL – 250 KG CABRESTANTE – 250 KG HANDWINDE – 250 KG GUINCHO MANUAL – 250 KG USER MANUAL GEBRUIKERSHANDLEIDING MODE D'EMPLOI MANUAL DEL USUARIO BEDIENUNGSANLEITUNG MANUAL DO UTILIZADOR... - Seite 2 WHW250 V. 01 – 11/04/2014 ©Velleman nv...
- Seite 3 WHW250 95 mm 104 mm 89 mm 50 mm 230 mm 205 mm 11 mm V. 01 – 11/04/2014 ©Velleman nv...
-
Seite 41: Bedienungsanleitung
WHW250 BEDIENUNGSANLEITUNG 1. Einführung Vielen Dank, dass Sie sich für Perel entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler. - Seite 42 WHW250 Verwenden Sie nur die vom Hersteller empfohlenen Seiltype und -Formate. Verwenden Sie kein dünneres oder längeres Seil als empfohlen. Verbinden Sie keine verschiedenen Seile miteinander. Beim Installieren des Seils: beachten Sie, dass das Seil die Handwinde an der Unterseite der Trommel ein- und ausgeht.
- Seite 43 WHW250 Treten Sie nicht über das Seil wenn eine Last befestigt ist. Bewegen Sie kein lasttragendes Seil. Dies kann zu einer Überlastung des Seils und zu einem Seilriss führen. Stellen Sie sicher, dass niemand auf oder hinter der Last steht.
-
Seite 44: Allgemeine Richtlinien
WHW250 Lösen Sie den Hebel nicht wenn er unter Belastung steht. Der Hebel kann heftig drehen und schwere Verletzungen verursachen. Versuchen Sie nie, einen drehenden Hebel zu stoppen. Bootsanhänger ohne Kiel und Seitenrollen sind entworfen, um beim Laden des Bootes in Wasser getaucht zu werden. Dies bedeutet, dass das Boot auf den Bootsanhänger "geschwebt"... -
Seite 45: Eigenschaften
WHW250 Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung sonst kann dies zu Schäden am Produkt führen und erlischt der Garantieanspruch. Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung. -
Seite 46: Das Seil Befestigen
WHW250 7. Das Seil befestigen Beachten Sie, dass das Seil stark genügend ist, um die Belastung zu tragen. Verwenden Sie nur die vom Hersteller empfohlenen Seiltype und -Formate. Befestigen Sie den Haken am Seil. (Kabel, Seil, Haken und anderes Befestigungszubehör sind nicht mitgeliefert) Befolgen Sie immer die Sicherheitshinweise und Anweisungen des Herstellers. - Seite 47 WHW250 7.2 Kabel Ein Kabel befestigen Um das Kabel zu befestigen brauchen Sie eine Kabelschelle (nicht mitgeliefert). Um ein Kabel an der Trommel zu befestigen, gehen Sie wie folgt vor: Drücken Sie die Sperrklinke [2] nach unten damit diese sich vom Zahnrad löst und die Trommel frei...
-
Seite 48: Anwendung
WHW250 8. Anwendung 8.1 Vorsichtsmaßnahmen Achtung! Lesen Sie alle Anweisungen sorgfältig durch. Die Nichtbeachtung der Anweisungen kann zu Verletzungen oder Schäden führen. Achtung! Betreiben Sie keine beschädigte Handwinde, um schwere Verletzungen zu vermeiden. Bei anormalen Geräuschen oder Vibrationen, benutzen Sie das Gerät nicht mehr und lassen Sie es von einem Fachmann warten. -
Seite 49: Kontrolle Und Wartung
WHW250 Hängen Sie ein Tuch oder eine Decke (nicht mitgeliefert) über das Seil. Achtung! Halten Sie Zuschauer von der Handwinde, dem Seil und der Last fern. Schieben Sie die Sperrklinke [2] hoch damit diese in das Zahnrad einrastet. Drehen Sie den Hebel im Uhrzeigersinn, um die Last hochzuwinden. -
Seite 50: Technische Daten
WHW250 Periodische Wartung Schmieren Sie das Stahlseil von Zeit zu Zeit mit einem dünnen Öl. Verwenden Sie geeignetes Öl für das Zahnrad. 10. Technische Daten Übersetzung 3.1:1 Kapazität 250 kg Abmessungen: siehe Abb. Seite 2 Dicke des Rahmens 3,2 mm... - Seite 61 défaut dans un délai de 1 an après l’achat et la livraison, ou un article - todos los daños causados directa o indirectamente al aparato (p.ej. de remplacement moyennant 50% du prix d’achat ou le por oxidación, choques, caída,...) y a su contenido (p.ej. pérdida de remboursement de 50% du prix d’achat lors d’un défaut après 1 à...
- Seite 62 ersetzbare), Lampen, Gummiteile, Treibriemen, usw. (unbeschränkte - todos os danos por causa de uma utilização comercial, profissional Liste). ou colectiva do aparelho ( o período de garantia será reduzido a 6 - Schäden verursacht durch Brandschaden, Wasserschaden, Blitz, meses para uma utilização profissional); Unfälle, Naturkatastrophen, usw.
