MW3IP25GS-manual
PULZNÍ PŘEPÍNATELNÝ NAPÁJECÍ ZDROJ
CZ
• typ MW3IP25GS
Před použitím prostudujte pečlivě návod !!!
Přepínatelný napájecí pulzní zdroj MW3IP25GS je určen k napájení elektrických spotřebičů, které pracují
při stejnosměrném napětí a maximálním proudu dle tabulky. Je určen k používání jen v suchých vnitřních
prostorách. Spotřeba el. energie ve stavu bez zátěže je do 0,3 W. Průměrná účinnost ve stavu zátěže je >75%.
Výstupní napětí napájecího pulzního zdroje je stabilizované - hodnota napětí je udržována na nastavené
úrovni bez ohledu na velikosti zátěže.
Přepínatelný napájecí pulzní zdroj MW3IP25GS je šetrný k životnímu prostředí – svou konstrukcí vyhovuje
nařízení komise ES č. 278/2009 – Ekodesign napájecích zdrojů.
Technická specifikace
Vstupní napětí, frekvence
a proud na zdroji
Výstupní napětí na zdroji
3 V =
4,5 V =
Výstupní max. proud
Délka kabelu: cca 1,8 m
Rozměry:
88 x 51 x 42 mm
Výměnné napájecí konektory [mm]: A: 2,5/12mm; B: 3,5/15mm; D: 5,0x2,1/12mm; G: 5,5x2,5/12mm;
H: 3,5x1,35/10mm; N: 5,5x1,5/12mm; miniUSB; microUSB; USB 2.0
Návod k použití
1. Proud - zkontrolujte požadovaný proud spotřebiče v mA a ověřte dle tabulky, zda zvolený napájecí zdroj
může být použit.
2. Výstupní napětí je možné přepínat – na otočném přepínači nastavte požadované napětí dle spotřebiče.
Otočný přepínač napětí je na spodní straně zdroje, proto při provozu nemůže dojít k nechtěnému přepnutí
napětí.
3. Výstupní konektor - zvolte vhodný konektor na napájecím zdroji a zapojte jej do vstupního konektoru na
spotřebiči (označen DC INPUT).
4. Polarita - Zkontrolujte správnou polaritu na napájecím konektoru (+ -):
5. Potřebujete-li změnit polaritu napětí na napájecím zdroji, vyjměte napájecí konektor z kabelu napájecího
zdroje, otočte o 180° a opět zastrčte do kabelu.
6. Připojte napájecí zdroj do sítě, která vyhovuje parametrům 100 – 240 V ~ , 50/60 Hz. Svit kontrolky
indikuje provoz zdroje. Kontrolka svítí pouze pokud je přepínačem správně nastaveno výstupní napětí.
7. Jestliže spotřebič nepracuje, nebo pracuje nesprávně, okamžitě odpojte napájecí zdroj od spotřebiče.
EMOS spol. s r. o.
0-0-0-K
100 - 240 V ~ , 50/60 Hz, 0,55 A
5V =
6 V =
7,5 V =
9 V =
12 V =
2250 mA
2
Dolžina kabla: cca 1,8 m
Velikost:
88 x 51 x 42 mm
Snemljivi napajalni konektorji [mm]: A: 2,5/12mm; B: 3,5/15mm; D: 5,0x2,1/12mm; G: 5,5x2,5/12mm; H:
3,5x1,35/10mm; N: 5,5x1,5/12mm; miniUSB; microUSB; USB 2.0
Navodilo za uporabo
1. Tok - preverite zahtevani tok naprave v mA in preverite, če se lahko uporabi izbran napajalni vir (glede na
tabelo).
2. Izstopna napetost je mogoče prestavljati, zato na vrtljivem stikalu nastavite želeno napetost glede na
napravo. Vrtljivo stikalo napetosti je na spodnji strani vira, zato pri delovanju ne more priti do neželene
prestavitve napetosti.
3. Izstopni konektor – izberite primeren konektor na napajalnem viru in ga priključite na vstopni konektor
na napravi (označen DC INPUT).

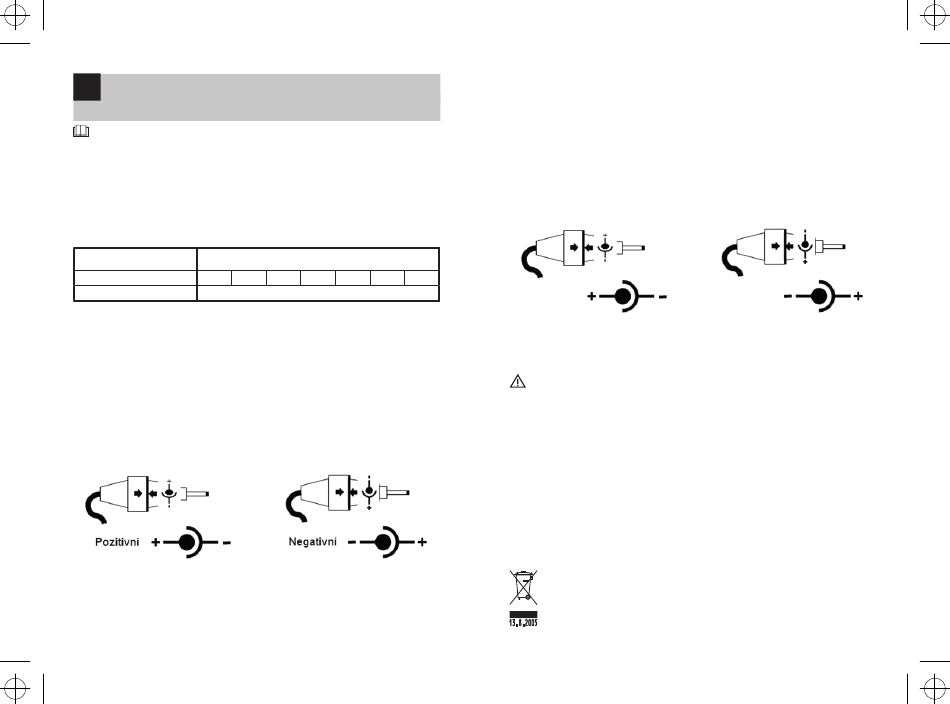

4. Polarnost – Preverite pravilno polarnost na napajalnem konektorju (+ -):
Positive
5. V kolikor želite spremeniti polarnost napetosti na napajalnem viru, izključite napajalni konektor s kabla
napajalnega vira, zavrtite za 180° in ga ponovno priključite s kablom.
6. Priključite napajalni vir na omrežje, ki ustreza parametrom 100 – 240 V ~ , 50/60 Hz. Prižgana lučka kaže
na delovanje stroja. Lučka sveti le, v kolikor je bila s stikalom pravilno nastavljena izstopna napetost.
7. V kolikor naprava ne deluje ali deluje nepravilno, takoj izključite napajalni vir.
OPOZORILO
• V kolikor naprava, ki jo polnite z napajalnim virom, ne deluje pravilno, nemudoma spremenite polarnost
vira tako, da obrnete snemljiv konektor v nasprotno smer.
• Ne krajšajte izhoda vira in ga ne preobremenjujte.
• Vedno nastavite pravilno napetost in polarnost glede na priključeno napravo. Nastavitev višje napetosti
ali nepravilne polarnosti lahko poškoduje priključene naprave.
• Bodite pozorni na pravilno polarnost (+/-) konektorja in napajalne naprave. V primeru spremembe
polarnosti bi lahko prišlo do uničenja tako polnjene naprave kot tudi napajalnega vira.
• Napajalni vir uporabljajte v suhem in električno varnem okolju.
• Napajalnega vira ne uporabljajte v bližini vira toplote sevajočih naprav.
• Napajalni stroj je namenjen za uporabo v suhih, notranjih in električno varnih prostorih.
• Napajalni vir izključite iz omrežja, če ga ne uporabljate.
• Nikoli ne posegajte v napajalni vir! V primeru okvare v garancijskem roku se obrnite na prodajalca.
• Izključite napajalni vir z električnega toka pred čiščenjem ali če ni v uporabi.
• Napajalni vir ni namenjen osebam, katerih fizična, čutna ali duševna nezmožnost ali pomanjkanje izkušenj
onemogoča varno uporabo, v kolikor niso pod nadzorom in jih oseba, ki je odgovorna za njihovo varnost
ni poučila o uporabi naprave. Otrokom je treba preprečiti igro z napravo.
Električnih naprav ne odlagajte skupaj z nerazvrščenimi komunalnimi odpadki, uporabljajte
zbirna mesta za razvrščanje odpadkov. Za aktualne informacije o zbirnih mestih kontaktirajte
lokalne oblasti. V kolikor so električne naprave odložene na odlagališčih odpadkov, lahko nevarne
snovi pronicajo v podzemne vode in pridejo v prehranjevalno verigo ter tako škodujejo vašemu
zdravju in počutju.
15
Negative
