5 Installation
5.3.2
Montage mit dem Universalhalter
DE
Mit dem Universalhalter ist eine Montage der PDU an ei-
nem TS 8-Rack möglich. Es gibt die folgenden Möglich-
keiten, die PDU mit Hilfe des Universalhalters zu montie-
ren:
– Parallele Montage
– Seitliche Montage
– Verdeckte Montage
Parallele Montage
Bringen Sie zunächst oben und unten den Universal-
halter an der Rückseite der PDU an, so dass die Be-
festigungsöffnung im Halter nach oben bzw. nach
unten über die PDU übersteht und zugänglich ist.

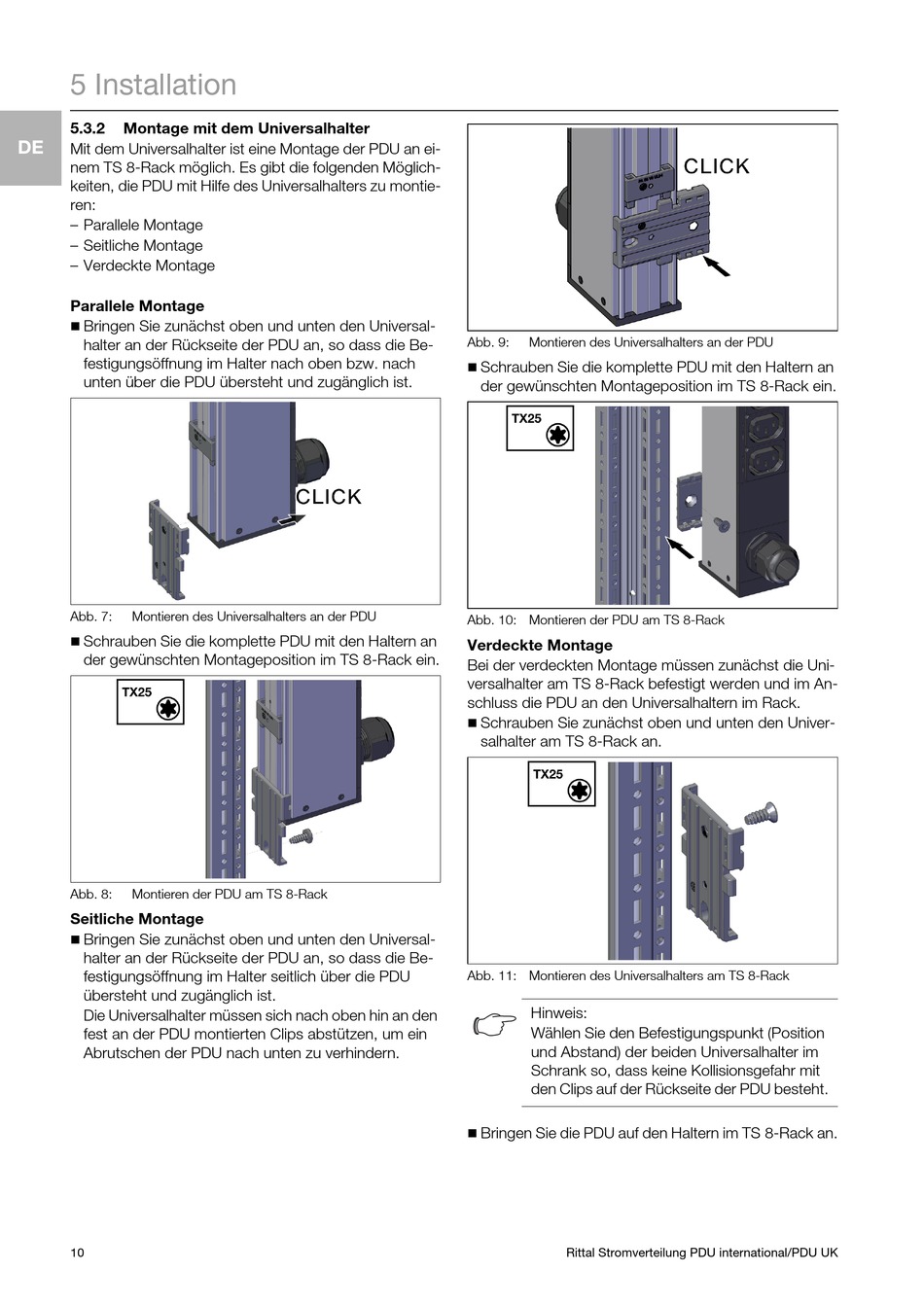

Abb. 7:
Montieren des Universalhalters an der PDU
Schrauben Sie die komplette PDU mit den Haltern an
der gewünschten Montageposition im TS 8-Rack ein.
Abb. 8:
Montieren der PDU am TS 8-Rack
Seitliche Montage
Bringen Sie zunächst oben und unten den Universal-
halter an der Rückseite der PDU an, so dass die Be-
festigungsöffnung im Halter seitlich über die PDU
übersteht und zugänglich ist.
Die Universalhalter müssen sich nach oben hin an den
fest an der PDU montierten Clips abstützen, um ein
Abrutschen der PDU nach unten zu verhindern.
10
Abb. 9:
Montieren des Universalhalters an der PDU
Schrauben Sie die komplette PDU mit den Haltern an
der gewünschten Montageposition im TS 8-Rack ein.
Abb. 10: Montieren der PDU am TS 8-Rack
Verdeckte Montage
Bei der verdeckten Montage müssen zunächst die Uni-
versalhalter am TS 8-Rack befestigt werden und im An-
schluss die PDU an den Universalhaltern im Rack.
Schrauben Sie zunächst oben und unten den Univer-
salhalter am TS 8-Rack an.
Abb. 11: Montieren des Universalhalters am TS 8-Rack
Hinweis:
Wählen Sie den Befestigungspunkt (Position
und Abstand) der beiden Universalhalter im
Schrank so, dass keine Kollisionsgefahr mit
den Clips auf der Rückseite der PDU besteht.
Bringen Sie die PDU auf den Haltern im TS 8-Rack an.
