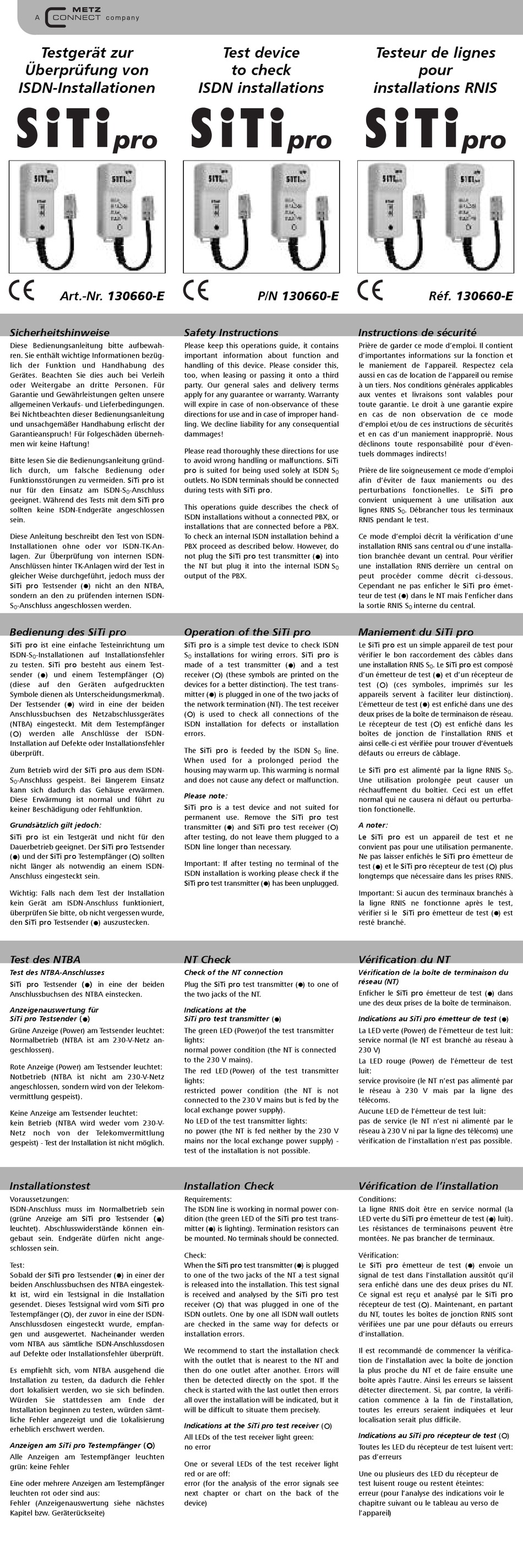

Metz CONNECT SITI pro Bedienungsanleitung

Testgerät zur
Überprüfung von
ISDN-Installationen
Art.-Nr. 130660 E
Sicherheitshinweise
Diese Bedienungsanleitung bitte aufbewah-
ren. Sie enthält wichtige Informationen bezüg-
lich der Funktion und Handhabung des
Gerätes. Beachten Sie dies auch bei Verleih
oder Weitergabe an dritte Personen. Für
Garantie und Gewährleistungen gelten unsere
allgemeinen Verkaufs- und Lieferbedingungen.
Bei Nichtbeachten dieser Bedienungsanleitung
und unsachgemäßer Handhabung erlischt der
Garantieanspruch! Für Folgeschäden überneh-
men wir keine Haftung!
Bitte lesen Sie die Bedienungsanleitung gründ-
lich durch, um falsche Bedienung oder
Funktionsstörungen zu vermeiden. SiTi pro ist
nur für den Einsatz am ISDN-S
geeignet. Während des Tests mit dem SiTi pro
sollten keine ISDN-Endgeräte angeschlossen
sein.
Diese Anleitung beschreibt den Test von ISDN-
Installationen ohne oder vor ISDN-TK-An-
lagen. Zur Überprüfung von internen ISDN-
Anschlüssen hinter TK-Anlagen wird der Test in
gleicher Weise durchgeführt, jedoch muss der
SiTi pro Testsender ( ) nicht an den NTBA,
sondern an den zu prüfenden internen ISDN-
S -Anschluss angeschlossen werden.
0
Bedienung des SiTi pro
SiTi pro ist eine einfache Testeinrichtung um
ISDN-S -Installationen auf Installationsfehler
0
zu testen. SiTi pro besteht aus einem Test-
sender ( ) und einem Testempfänger ( ¡ )
(diese auf den Geräten
Symbole dienen als Unterscheidungsmerkmal).
Der Testsender ( ) wird in eine der beiden
Anschlussbuchsen des Netzabschlussgerätes
(NTBA) eingesteckt. Mit dem Testempfänger
( ¡ ) werden alle Anschlüsse der ISDN-
Installation auf Defekte oder Installationsfehler
überprüft.
Zum Betrieb wird der SiTi pro aus dem ISDN-
S -Anschluss gespeist. Bei längerem Einsatz
0
kann sich dadurch das Gehäuse erwärmen.
Diese Erwärmung ist normal und führt zu
keiner Beschädigung oder Fehlfunktion.
Grundsätzlich gilt jedoch:
SiTi pro ist ein Testgerät und nicht für den
Dauerbetrieb geeignet. Der SiTi pro Testsender
( ) und der SiTi pro Testempfänger ( ¡ ) sollten
nicht länger als notwendig an einem ISDN-
Anschluss eingesteckt sein.
Wichtig: Falls nach dem Test der Installation
kein Gerät am ISDN-Anschluss funktioniert,
überprüfen Sie bitte, ob nicht vergessen wurde,
den SiTi pro Testsender ( ) auszustecken.
Test des NTBA
Test des NTBA-Anschlusses
SiTi pro Testsender ( ) in eine der beiden
Anschlussbuchsen des NTBA einstecken.
Anzeigenauswertung für
SiTi pro Testsender ( )
Grüne Anzeige (Power) am Testsender leuchtet:
Normalbetrieb (NTBA ist am 230-V-Netz an-
geschlossen).
Rote Anzeige (Power) am Testsender leuchtet:
Notbetrieb (NTBA ist nicht am 230-V-Netz
angeschlossen, sondern wird von der Telekom-
vermittlung gespeist).
Keine Anzeige am Testsender leuchtet:
kein Betrieb (NTBA wird weder vom 230-V-
Netz noch von der Telekomvermittlung
gespeist) - Test der Installation ist nicht möglich.
Installationstest
Voraussetzungen:
ISDN-Anschluss muss im Normalbetrieb sein
(grüne Anzeige am SiTi pro Testsender ( )
leuchtet). Abschlusswiderstände können ein-
gebaut sein. Endgeräte dürfen nicht ange-
schlossen sein.
Test:
Sobald der SiTi pro Testsender ( ) in einer der
beiden Anschlussbuchsen des NTBA eingestek-
kt ist, wird ein Testsignal in die Installation
gesendet. Dieses Testsignal wird vom SiTi pro
Testempfänger ( ¡ ), der zuvor in eine der ISDN-
Anschlussdosen eingesteckt wurde, empfan-
gen und ausgewertet. Nacheinander werden
vom NTBA aus sämtliche ISDN-Anschlussdosen
auf Defekte oder Installationsfehler überprüft.
Es empfiehlt sich, vom NTBA ausgehend die
Installation zu testen, da dadurch die Fehler
dort lokalisiert werden, wo sie sich befinden.
Würden Sie stattdessen
Installation beginnen zu testen, würden sämt-
liche Fehler angezeigt und die Lokalisierung
erheblich erschwert werden.

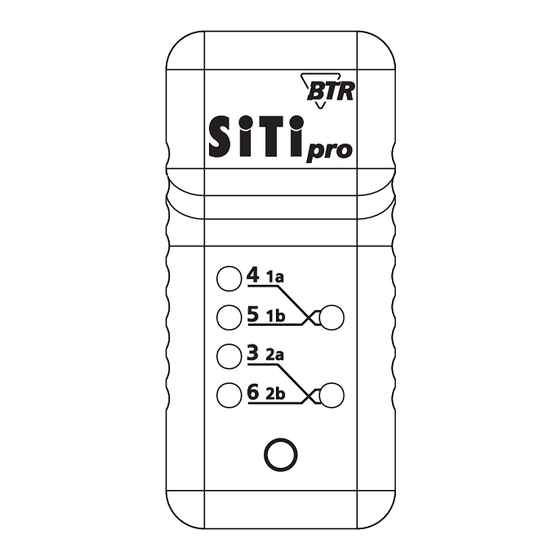

Anzeigen am SiTi pro Testempfänger ( ¡ )
Alle Anzeigen am Testempfänger leuchten
grün: keine Fehler
Eine oder mehrere Anzeigen am Testempfänger
leuchten rot oder sind aus:
Fehler (Anzeigenauswertung siehe nächstes
Kapitel bzw. Geräterückseite)
ISDN installations
Safety Instructions
Please keep this operations guide, it contains
important information about function and
handling of this device. Please consider this,
too, when leasing or passing it onto a third
party. Our general sales and delivery terms
apply for any guarantee or warranty. Warranty
will expire in case of non-observance of these
directions for use and in case of improper hand-
ling. We decline liability for any consequential
dammages!
Please read thoroughly these directions for use
to avoid wrong handling or malfunctions. SiTi
pro is suited for being used solely at ISDN S
outlets. No ISDN terminals should be connected
-Anschluss during tests with SiTi pro.
0
This operations guide describes the check of
ISDN installations without a connected PBX, or
installations that are connected before a PBX.
To check an internal ISDN installation behind a
PBX proceed as described below. However, do
not plug the SiTi pro test transmitter ( ) into
the NT but plug it into the internal ISDN S
output of the PBX.
Operation of the SiTi pro
SiTi pro is a simple test device to check ISDN
S installations for wiring errors. SiTi pro is
0
made of a test transmitter ( ) and a test
receiver ( ¡ ) (these symbols are printed on the
aufgedruckten devices for a better distinction). The test trans-
mitter ( ) is plugged in one of the two jacks of
the network termination (NT). The test receiver
( ¡ ) is used to check all connections of the
ISDN installation for defects or installation
errors.
The SiTi pro is feeded by the ISDN S
When used for a prolonged period the
housing may warm up. This warming is normal
and does not cause any defect or malfunction.
Please note:
SiTi pro is a test device and not suited for
permanent use. Remove the SiTi pro test
transmitter ( ) and SiTi pro test receiver ( ¡ )
after testing, do not leave them plugged to a
ISDN line longer than necessary.
Important: If after testing no terminal of the
ISDN installation is working please check if the
SiTi pro test transmitter ( ) has been unplugged.
NT Check
Check of the NT connection
Plug the SiTi pro test transmitter ( ) to one of
the two jacks of the NT.
Indications at the
SiTi pro test transmitter ( )
The green LED (Power)of the test transmitter
lights:
normal power condition (the NT is connected
to the 230 V mains).
The red LED (Power) of the test transmitter
lights:
restricted power condition (the NT is not
connected to the 230 V mains but is fed by the
local exchange power supply).
No LED of the test transmitter lights:
no power (the NT is fed neither by the 230 V
mains nor the local exchange power supply) -
test of the installation is not possible.
Installation Check
Requirements:
The ISDN line is working in normal power con-
dition (the green LED of the SiTi pro test trans-
mitter ( ) is lighting). Termination resistors can
be mounted. No terminals should be connected.
Check:
When the SiTi pro test transmitter ( ) is plugged
to one of the two jacks of the NT a test signal
is released into the installation. This test signal
is received and analysed by the SiTi pro test
receiver ( ¡ ) that was plugged in one of the
ISDN outlets. One by one all ISDN wall outlets
are checked in the same way for defects or
installation errors.
We recommend to start the installation check
with the outlet that is nearest to the NT and
then do one outlet after another. Errors will
then be detected directly on the spot. If the
check is started with the last outlet then errors
am Ende der all over the installation will be indicated, but it
will be difficult to situate them precisely.
Indications at the SiTi pro test receiver ( ¡ )
All LEDs of the test receiver light green:
no error
One or several LEDs of the test receiver light
red or are off:
error (for the analysis of the error signals see
next chapter or chart on the back of the
device)
Test device
to check
P/N 130660 E
0
Testeur de lignes
pour
installations RNIS
Instructions de sécurité
Prière de garder ce mode d'emploi. Il contient
d'importantes informations sur la fonction et
le maniement de l'appareil. Respectez cela
aussi en cas de location de l'appareil ou remise
à un tiers. Nos conditions générales applicables
aux ventes et livraisons sont valables pour
toute garantie. Le droit à une garantie expire
en cas de non observation de ce mode
d'emploi et/ou de ces instructions de sécurités
et en cas d'un maniement inapproprié. Nous
déclinons toute responsabilité pour d'éven-
tuels dommages indirects!
Prière de lire soigneusement ce mode d'emploi
0
afin d'éviter de faux maniements ou des
perturbations fonctionelles. Le SiTi pro
convient uniquement à une utilisation aux
lignes RNIS S . Débrancher tous les terminaux
0
RNIS pendant le test.
Ce mode d'emploi décrit la vérification d'une
installation RNIS sans central ou d'une installa-
tion branchée devant un central. Pour vérifier
une installation RNIS derrière un central on
0
peut procéder comme décrit ci-dessous.
Cependant ne pas enficher le SiTi pro émet-
teur de test ( ) dans le NT mais l'enficher dans
la sortie RNIS S interne du central.
0
Maniement du SiTi pro
Le SiTi pro est un simple appareil de test pour
vérifier le bon raccordement des câbles dans
une installation RNIS S
d'un émetteur de test ( ) et d'un récepteur de
test ( ¡ ) (ces symboles, imprimés sur les
appareils servent à faciliter leur distinction).
L'émetteur de test ( ) est enfiché dans une des
deux prises de la boîte de terminaison de réseau.
Le récepteur de test ( ¡ ) est enfiché dans les
boîtes de jonction de l'installation RNIS et
ainsi celle-ci est vérifiée pour trouver d'éventuels
line.
défauts ou erreurs de câblage.
Le SiTi pro est alimenté par la ligne RNIS S
Une utilisation prolongée peut causer un
réchauffement du boîtier. Ceci est un effet
normal qui ne causera ni défaut ou perturba-
tion fonctionelle.
A noter:
Le SiTi pro est un appareil de test et ne
convient pas pour une utilisation permanente.
Ne pas laisser enfichés le SiTi pro émetteur de
test ( ) et le SiTi pro récepteur de test ( ¡ ) plus
longtemps que nécessaire dans les prises RNIS.
Important: Si aucun des terminaux branchés à
la ligne RNIS ne fonctionne après le test,
vérifier si le SiTi pro émetteur de test ( ) est
resté branché.
Vérification du NT
Vérification de la boîte de terminaison du
réseau (NT)
Enficher le SiTi pro émetteur de test ( ) dans
une des deux prises de la boîte de terminaison.
Indications au SiTi pro émetteur de test ( )
La LED verte (Power) de l'émetteur de test luit:
service normal (le NT est branché au réseau à
230 V)
La LED rouge (Power) de l'émetteur de test
luit:
service provisoire (le NT n'est pas alimenté par
le réseau à 230 V mais par la ligne des
télécoms.
Aucune LED de l'émetteur de test luit:
pas de service (le NT n'est ni alimenté par le
réseau à 230 V ni par la ligne des télécoms) une
vérification de l'installation n'est pas possible.
Vérification de l'installation
Conditions:
La ligne RNIS doit être en service normal (la
LED verte du SiTi pro émetteur de test ( ) luit).
Les résistances de terminaisons peuvent être
montées. Ne pas brancher de terminaux.
Vérification:
Le SiTi pro émetteur de test ( ) envoie un
signal de test dans l'installation aussitôt qu'il
sera enfiché dans une des deux prises du NT.
Ce signal est reçu et analysé par le SiTi pro
récepteur de test ( ¡ ). Maintenant, en partant
du NT, toutes les boîtes de jonction RNIS sont
vérifiées une par une pour défauts ou erreurs
d'installation.
Il est recommandé de commencer la vérifica-
tion de l'installation avec la boîte de jonction
la plus proche du NT et de faire ensuite une
boîte après l'autre. Ainsi les erreurs se laissent
détecter directement. Si, par contre, la vérifi-
cation commence à la fin de l'installation,
toutes les erreurs seraient indiquées et leur
localisation serait plus difficile.
Indications au SiTi pro récepteur de test ( ¡ )
Toutes les LED du récepteur de test luisent vert:
pas d'erreurs
Une ou plusieurs des LED du récepteur de
test luisent rouge ou restent éteintes:
erreur (pour l'analyse des indications voir le
chapitre suivant ou le tableau au verso de
l'appareil)
Réf. 130660 E
. Le SiTi pro est composé
0
.
0
