Whispbar K090W Montageanleitung
Basisträgersystem
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
EN
Fitting Instructions for Basic Carrier
D
Montageanleitung für Basisträgersystem
ES
Instrucciones de montaje para el sistema de transporte.
F
Instructions de montage pour Basic Carrier
NO
Monteringsanvisning for takstativ
PT
Instruções de Montagem para sistema de transporte.
RU
Установочные Инструкции для Поперечных Балок

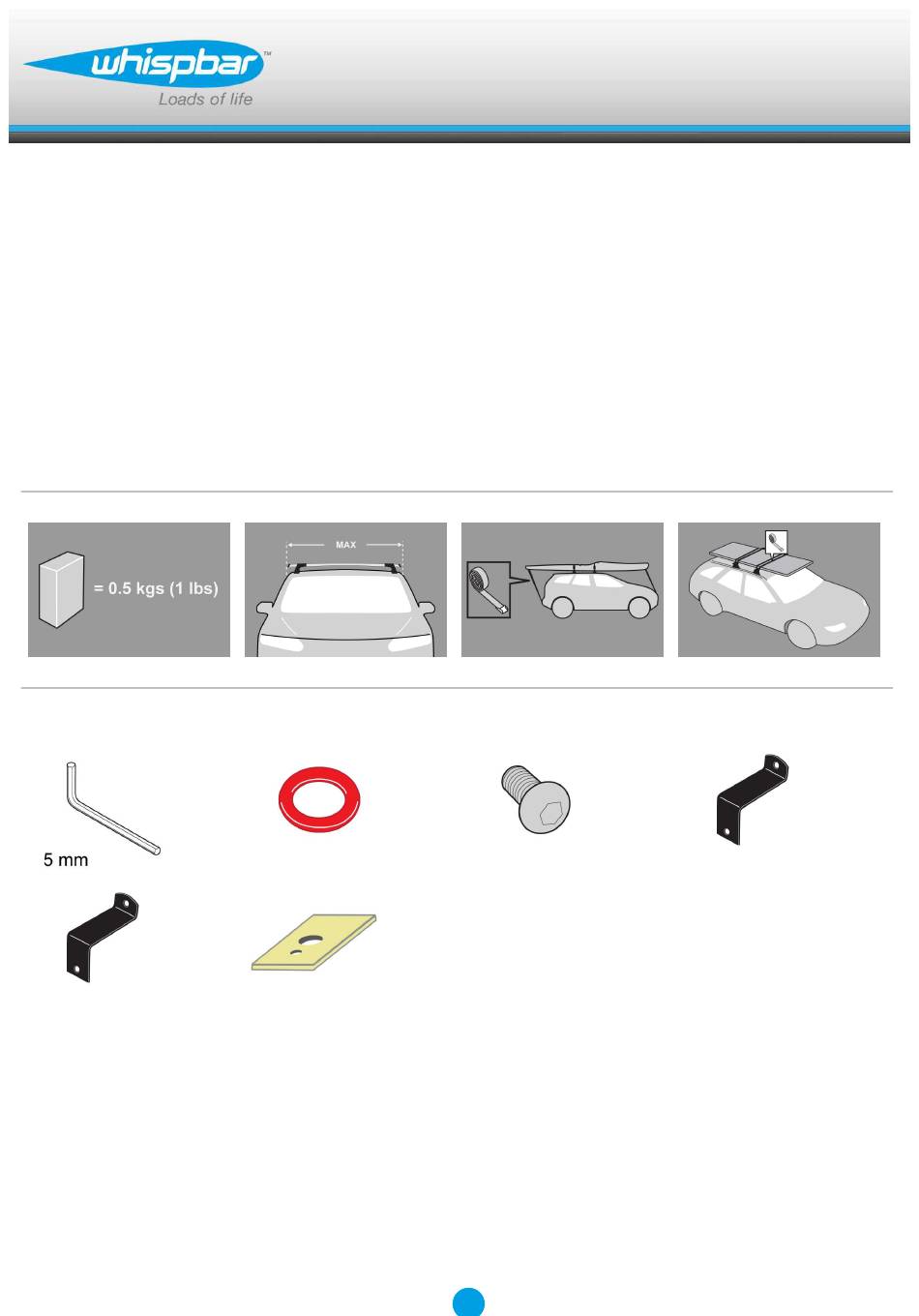

Revision No: 4C
x 1
x 2
x 4
x 4
1
Fitting Kit
x 4
K090W
x 2
Inhaltsverzeichnis
Verwandte Anleitungen für Whispbar K090W
Inhaltszusammenfassung für Whispbar K090W
- Seite 1 K090W Fitting Kit Fitting Instructions for Basic Carrier Montageanleitung für Basisträgersystem Instrucciones de montaje para el sistema de transporte. Instructions de montage pour Basic Carrier Monteringsanvisning for takstativ Instruções de Montagem para sistema de transporte. Установочные Инструкции для Поперечных Балок...
- Seite 14 Fitting Kit K090W Erstinstallation Komponenten aus der Verpackung nehmen und überprüfen. Setzen Sie sich mit Ihrem Händler in Verbindung, sollten Teile fehlen oder beschädigt sein! Dieses Kit ist für die Typen A, B, C und D. Dargestellt ist der Querträger des Typs A.
- Seite 15 Fitting Kit K090W Abdeckungen mit Schlüsseln abnehmen. Innensechskantschlüssel benutzen und Stellschraube mit 10 Umdrehungen lösen. Befestigungsschraube eindrücken und Querträgerschenkel ausziehen. Siehe Anweisungen für das Einstellen der Querträger! Sicherstellen, dass beide Enden der Querträger gleich lang eingestellt sind (Maß 'x', s. Abb.).
- Seite 16 Fitting Kit K090W Stellschraube entfernen. Sicherheitsstreifen wie gezeigt anbringen. Wenn nötig, zurecht schneiden. Es ist wichtig, die Klammern an der richtigen Position am Fahrzeug anzubringen. Die Buchstaben beziehen sich auf die in die Klammern eingestanzten Teilenummern. Klammer-Teilenummern: A = 290A...
- Seite 17 Fitting Kit K090W An jedem Fuß eine Klammer befestigen. ACHTUNG: Einige Klammern tragen Hinweise zur Montageposition (z.B. "vorne rechts"). Stellschraube so wieder einsetzen, dass sie durch die Öffnung in der Klammer geht. Stellschraube nicht wieder festziehen! Montieren Sie das Gummi-Pad (wird zusammen mit der Querstange geliefert) an dem Fuß.
- Seite 18 Fitting Kit K090W Achten Sie darauf, dass die Pads in die Öffnungen unter den Füßen passen. Setzen Sie den Querträger auf das Fahrzeug. Der empfohlene Mindestabstand zwischen den Trägern beträgt 700 mm (sofern nicht anders angegeben). Wird unter den Türen direkt an die Dachkante geklemmt.
- Seite 19 Fitting Kit K090W Legen Sie die Fixierungspunkte frei. Sie könnten durch einem farbigen Aufkleber verdeckt sein. Durch Druck auf die Befestigungsschraube Schenkelpositionen an der Querträger korrigieren. Stellschraube mit 5 Nm / 3.7 ft lb anziehen.
- Seite 20 Fitting Kit K090W Klemme über dem Montageloch montieren Auf jede Kopfschraube eine Fiberunterlegscheibe anbringen und die Klemmen am Fahrzeuggestell mit dem Schraubendreher festziehen. Ziehen Sie die Klammer am Dach an. Nicht zu fest anziehen! Befestigungsschrauben an beiden Schenkeln gleichmäßig anziehen.
- Seite 21 Fitting Kit K090W Befestigen Sie die Gummidichtung wieder über der Klammer. Überprüfen ob die Querträger sicher am Fahrzeug befestigt sind. Abdeckungen aufsetzen und mit Schlüsseln verschließen (s. Abb.).
- Seite 22 Fitting Kit K090W ACHTUNG! Schrauben regelmäßig auf festen Sitz prüfen!
-
Seite 23: Sicherheitshinweise & Tipps
Fitting Kit K090W Sicherheitshinweise & Tipps Dach sowie alle Trägerflächen, die mit dem Dach Kontakt haben reinigen. Träger anhand der Montageanleitung montieren. Alle Schritte unbedingt in der richtigen Reihenfolge ausführen! Wenn in der Anleitung nicht anders angegeben, Querträger im Abstand von min. - Seite 24 Fitting Kit K090W Komponenten regelmäßig überprüfen und defekte oder verschlissene Teile gegen Originalteile ersetzen. Träger stets sauber halten (nicht ölen oder fetten)! Mit montierten Dachträgern nicht in Waschanlagen einfahren. Schlösser und Stellschrauben regelmäßig schmieren. Dachgepäckträger bei Nichtgebrauch abmontieren. Alle losen Teile sicher aufbewahren! Yakima Products, Inc.
- Seite 84 Garantiefall eintritt und die Garantie in Anspruch genommen wird. V. Kontaktaufnahme mit Whispbar Bei allen speziellen Fragen zur Garantie von Whispbar setzen Sie sich bitte mit dem nächsten Whispbar-Händler oder mit dem Händler in Verbindung, bei dem das Produkt gekauft wurde. Informationen über entsprechende Händler finden Sie auf www.whispbar.eu...
