Heimeier Vekotec Rp 1/2 Montage- Und Bedienungsanleitung

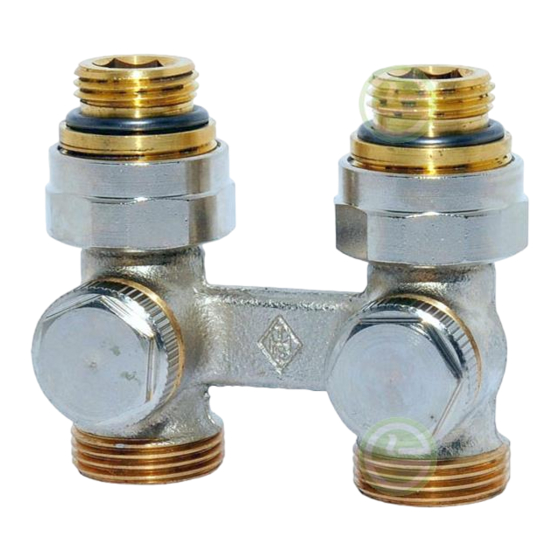

Vekotec
Anschlussverschraubung für Ventilheizkörper
Montage- und Bedienungsanleitung
1
Rp /
2
1
3
G /
4
2
3
Theodor Heimeier Metallwerk GmbH · Postfach 1124, 59592 Erwitte, Deutschland · Tel. + 49 2943 891-0 · Fax + 49 2943 891-100 · www.heimeier.com

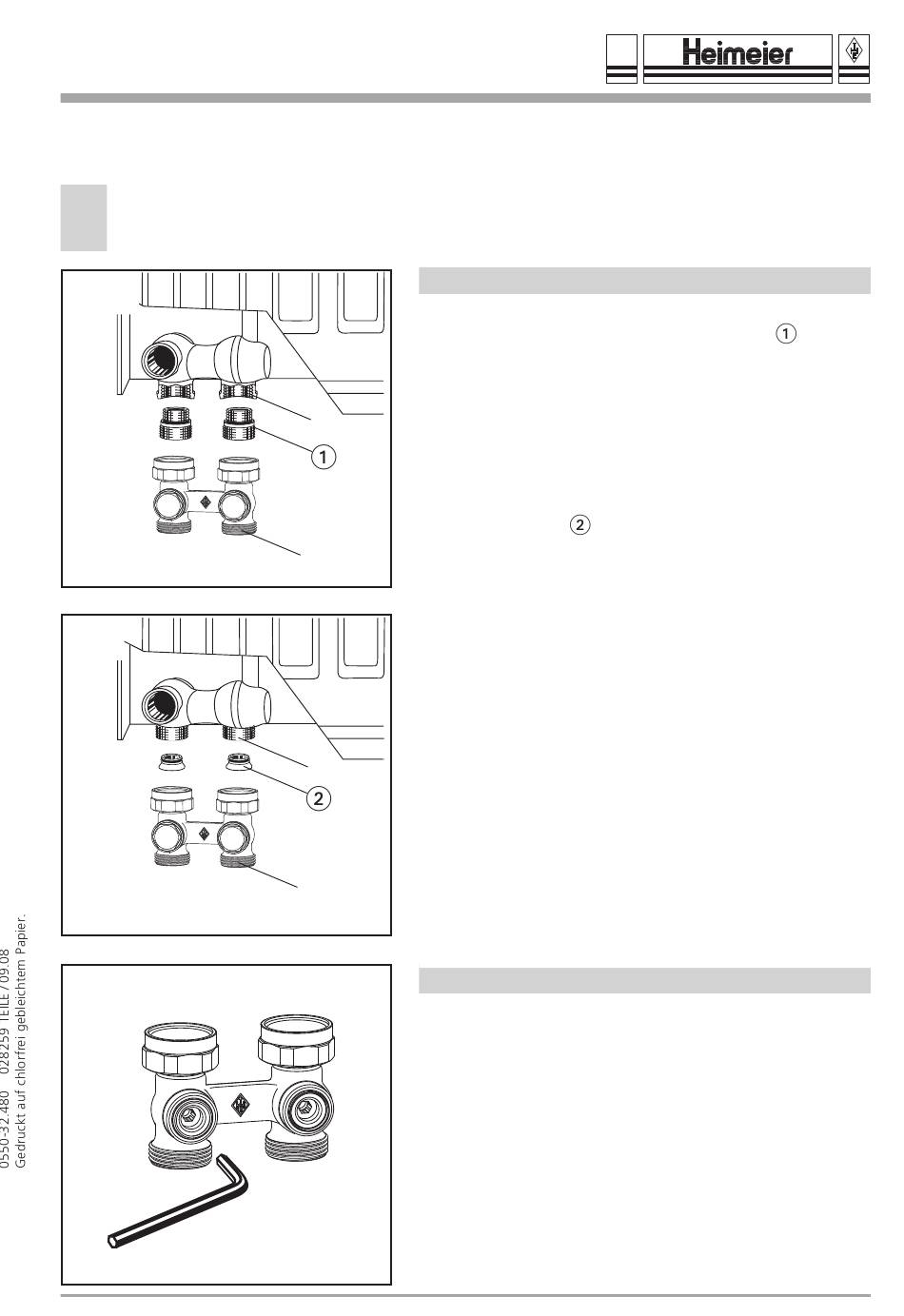

Montage
Heizkörperanschluss Rp
Doppelnippel G
Sechskantstiftschlüssel SW 12 auf gleiche Höhe ein-
schrauben (Abb. 1). Vekotec ansetzen, Überwurf-
muttern aufschrauben und mit Maulschlüssel
Rp 1/2
(SW 30) festziehen. Zum Schutz der Gummidichtun-
gen Anzugsmoment max. 25 Nm.
Auf spannungsfreie Montage achten.
Heizkörperanschluss G
Ausgleichsstücke
körperanschluss drücken (Abb. 2). Vekotec anset-
G 3/4
zen, Überwurfmuttern aufschrauben und mit Maul-
schlüssel (SW 30) festziehen. Zum Schutz der Gum-
midichtungen Anzugsmoment max. 25 Nm.
Auf spannungsfreie Montage achten.
Rohr-Anschluss
Für den Anschluss von Kunststoff-, Kupfer-, Präzi-
sionsstahl- oder Verbundrohr nur die entsprechenden
Original HEIMEIER Klemmverschraubungen verwen-
den. Klemmring, Klemmringmutter und Schlauchtülle
G 3/4
sind mit der Größen-Angabe und mit THE gekenn-
zeichnet. Bei metallisch dichtenden Klemmverschrau-
bungen für Kupfer- oder Präzisionsstahlrohr, bei einer
Rohrwanddicke von 0,8 – 1,0 mm, zur zusätzlichen
Stabili sierung des Rohres Stützhülsen einsetzen.
G 3/4
Anzuschließende Rohre rechtwinklig zur Rohrachse
ablängen. Rohrenden müssen einwandfrei rund,
gratfrei und unbeschädigt sein.
Bedienung
Absperrung
Verschlusskappen abschrauben.
Vor- und Rücklauf der Vekotec-Verschraubung mit
einem Sechskantstiftschlüssel SW 5 durch Rechts-
drehen schließen (Abb. 3).
Verschlusskappen wieder aufschrauben.
Technische Änderungen vorbehalten.
