Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Arti-
kel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und
Lernmittel als Unterstützung der pädagogischen Arbeit. Dieser Bausatz darf von
Kindern und Jugendlichen nur unter Anleitung und Aufsicht von sachkundigen Er-
wachsenen gebaut und betrieben werden. Für Kinder unter 36 Monaten nicht ge-
eignet. Erstickungsgefahr!
Stückliste
Holzleiste
Sperrholz
Modellsperrholz
Rundstab
Holzleiste
Holzkugel
Moosgummi
Blechschraube
Allgemein
Der Handschleifer ist auf das Schleifgewebeband (60mm) ausgelegt. Wer die Schleifpapierzuschnitte 280x230mm verwenden möchte muss die
Grundplatte sowie den Griff um 2cm kürzen. Darauf wird in der Anleitung noch einmal hingewiesen.

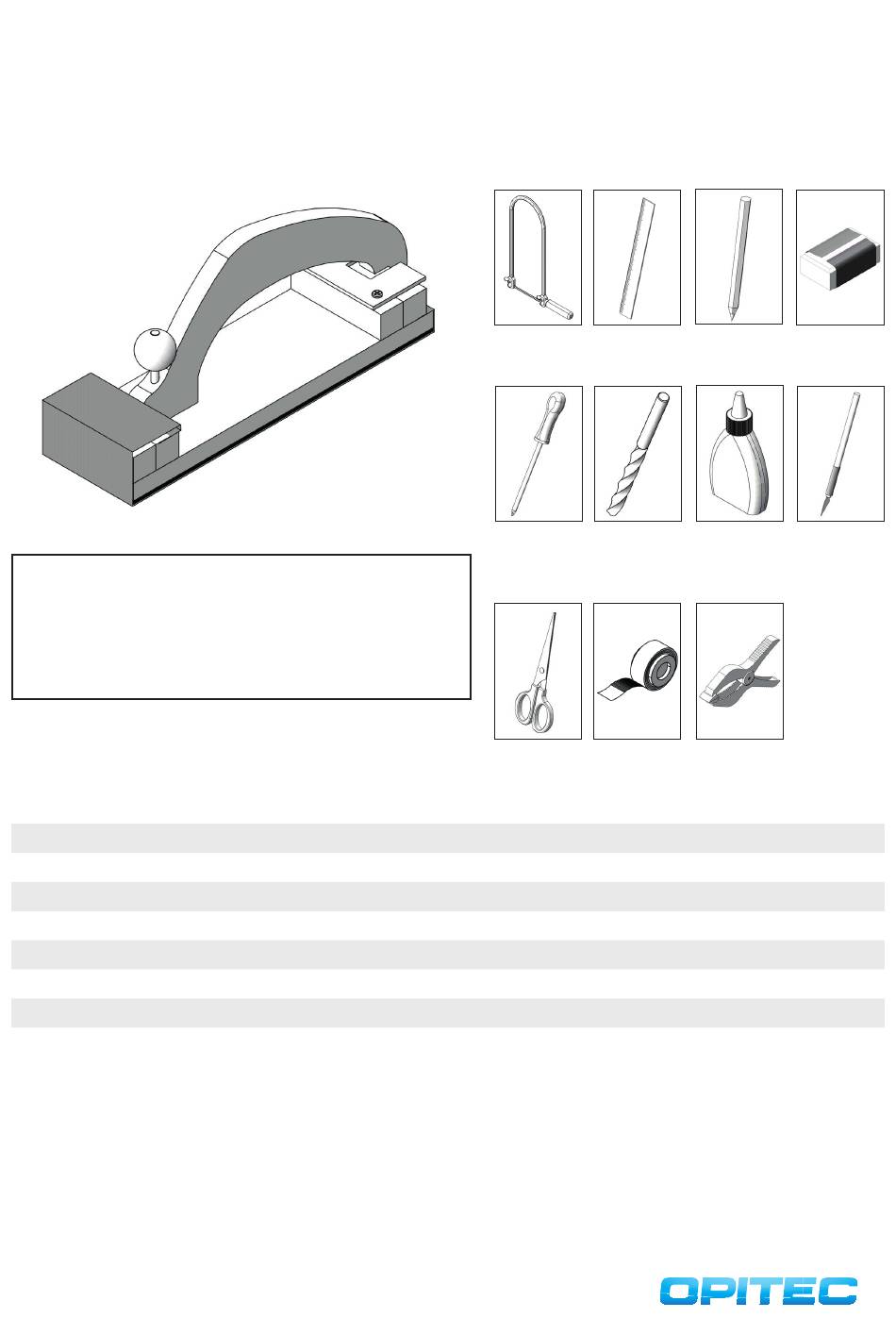

1
Handschleifer Holz
Hinweis
Stückzahl
1
1
1
1
1
1
1
4
117.329
Benötigtes Werkzeug:
Laubsäge oder
Dekupiersäge
Kreuzschlitz-
schrauben-
dreher
Schere
Maße (mm)
200x60x10
200x100x15
70x50x1,5
150x4
250x15x15
ø 20
29x40
Lineal
Bleistift
ø1,5
ø4
Bohrer
Holzleim
Klebeband
Klemmzwinge
Bezeichnung
Grundplatte
Griff
Aufnahme Griff
Befestigung Griff
Leisten Griff und Aufnahme
Befestigung Griff
Unterseite
Befestigung Aufnahme
Schleifpapier
Bastelmesser
Teile-Nr.
1
2
3
4
5
6
7
8
Werbung
Inhaltszusammenfassung für Opitec 117.329
- Seite 1 Hinweis dreher Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Arti- kel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstützung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter Anleitung und Aufsicht von sachkundigen Er- wachsenen gebaut und betrieben werden.
- Seite 2 Bauanleitung 117.329 Handschleifer Holz Bei Bedarf gestrichelte Griffvorlage (20mm kürzer!) verwenden! ø1,5 Die Schablone (Seite 5) ausschneiden und mit Klebeband auf das Die Schablone (Seite 5) ausschneiden und mit Klebeband auf das Sperrholz (2) aufkleben. Mit der Laubsäge oder Dekupiersäge aussägen Modellsperrholz (3) aufkleben.
- Seite 3 Bauanleitung 117.329 Handschleifer Holz Bei Bedarf (Schmir- gelpapierformat) Grund- platte evtl. um 20mm kürzen! Hinweis: Die Länge der Grundplatte ist vom verwendeten Schmir- Ein Holzzuschnitt (5c) wie abgebildet bündig zur Aussenkante auf die gelpapier abhängig! Die Holzleiste (1) auf die Moosgummiplatte (7) Grundplatte (1) aufleimen.
- Seite 4 Bauanleitung 117.329 Handschleifer Holz Vom Rundstab (4) ca. 60mm ablängen. Sägeschnitt säubern und in die Schleifpapierzuschnitt wie abgebildet je nach Grundplattenzuschnitt Bohrung der Holzkugel (6) einleimen. (300x60 mm oder 280x60 mm) einlegen und durch einstecken des Griffs fixieren. Fixierstift einstecken. Fertig!
- Seite 5 Bauanleitung 117.329 Schablone M 1:1 Schablone Griff Schablone Aufnahme M 1:1 M 1:1 Griffschablone 20mm kürzer...
