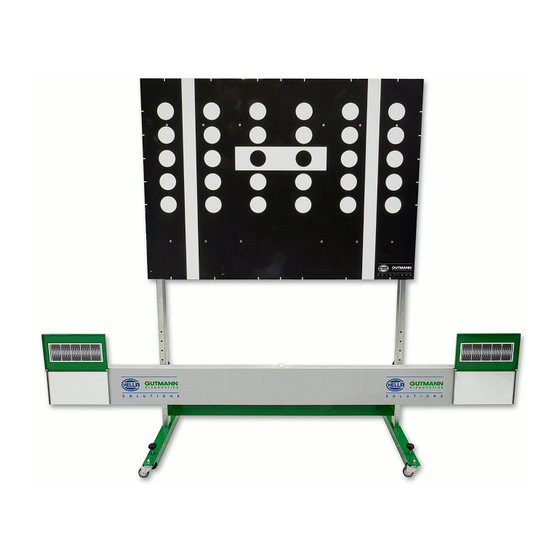

GUTMANN CSC-Tool Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
CSC-Tool
BEDIENUNGSANLEITUNG
DE
BD0053V0001DE0614S0

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für GUTMANN CSC-Tool

  • Seite 1 CSC-Tool BEDIENUNGSANLEITUNG BD0053V0001DE0614S0...

  • Seite 3: Inhaltsverzeichnis

    Bestimmungsgemäßer Gebrauch ........5 Lieferumfang..............6 Gerätebeschreibung............8 3 Mit CSC-Tool arbeiten........14 Voraussetzung für Verwendung von CSC-Tool....14 CSC-Wand vor Fahrzeug positionieren ......14 CSC-Wand mittig vor Fahrzeug positionieren ....18 CSC-Wand parallel zum Fahrzeug positionieren ..... 21 Kalibriertafel in Höhe verstellen........25 4 Allgemeine Informationen........28...

  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise allgemein 1 Sicherheitshinweise Sicherheitshinweise allgemein • Das CSC-Tool ist ausschließlich für den Einsatz am Kfz bestimmt. Für den Einsatz des CSC-Tools sind Kfz-technische Kenntnisse des Nutzers und somit das Wissen über Gefahrenquellen und Risiken in der Werkstatt bzw. dem Kfz Voraussetzung.

  • Seite 5: Sicherheitsmaßnahmen Verletzungsgefahr

    CSC-Tool Sicherheitshinweise Sicherheitsmaßnahmen Verletzungsgefahr Sicherheitsmaßnahmen Verletzungsgefahr Bei Arbeiten am Fahrzeug besteht Verletzungsgefahr durch Wegrollen des Fahrzeugs. Deshalb Folgendes beachten: • Automatikfahrzeuge zusätzlich auf Park-Stellung stellen. • Fahrzeug gegen Wegrollen sichern. Sicherheitsmaßnahmen Laserpointer Bei Arbeiten mit dem Laserpointer besteht Verletzungsgefahr durch Blenden der Augen. Deshalb Folgendes beachten: •...

  • Seite 6: Produktbeschreibung

    CSC-Tool Bestimmungsgemäßer Gebrauch 2 Produktbeschreibung Bestimmungsgemäßer Gebrauch Das Camera & Sensor Calibration Tool (CSC-Tool) ist ein System zur Kalibrierung von Fahrerassistenzsystemen, das für alle Fahrzeughersteller geeignet ist. Mit erweiterbaren Modulen können markenspezifische Justierungen verschiedenster Systeme durchgeführt werden. So kann in Verbindung mit einem Diagnosegerät von Hella Gutmann die Frontkamera für den...

  • Seite 7: Lieferumfang

    CSC-Tool Produktbeschreibung Lieferumfang Lieferumfang Anzahl Bezeichnung CSC-Wand Justagebalken Messstab Grundträger mit Rollen HD-10 EasyTouch inkl. Wandhalterung Bedienungs- und Montageanleitung 2.2.1 Lieferumfang prüfen Lieferumfang bei oder sofort nach Anlieferung prüfen, damit etwaige Schäden oder fehlende Teile sofort reklamiert werden können. Um Lieferumfang zu prüfen, wie folgt vorgehen:...
  • Seite 8 1. Anlieferungspaket auf äußerlich ordnungsgemäßen Zustand prüfen. Wenn äußerliche Transportschäden erkennbar sind, dann im Beisein des Zustellers Anlieferungspaket öffnen und CSC-Tool auf verdeckte Beschädigungen prüfen. Alle Transportschäden des Anlieferungspakets und Beschädigungen des CSC-Tools vom Zusteller mit einem Schadenprotokoll aufnehmen lassen.

  • Seite 9: Gerätebeschreibung

    CSC-Tool Produktbeschreibung Gerätebeschreibung Gerätebeschreibung 2.3.1 CSC-Wand...
  • Seite 10 Produktbeschreibung CSC-Tool Gerätebeschreibung Bezeichnung Kalibriertafel Hier müssen, je nach Fahrzeughersteller, verschiedene Kalibriertafeln eingesetzt werden. Diese sind optional erhältlich. Spiegelabdeckung/Skala Justagebalken Hier kann geprüft werden, ob die CSC-Wand mittig vor dem Fahrzeug steht. Spiegel Justagebalken Hiermit wird der Laserstrahl auf die Skala des HD-10 EasyTouch reflektiert.
  • Seite 11 CSC-Tool Produktbeschreibung Gerätebeschreibung 2.3.2 HD-10 EasyTouch...
  • Seite 12 Produktbeschreibung CSC-Tool Gerätebeschreibung Bezeichnung Tragegriff Hiermit kann der HD-10 EasyTouch leichter transportiert werden. Skala HD-10 EasyTouch Hier kann geprüft werden, ob die CSC-Wand parallel zum Fahrzeug steht. Feststellschraube Skala Hiermit kann die Skala ein- und festgestellt werden. Aufhängevorrichtung Pkw Hiermit kann der HD-10 EasyTouch am Reifen aufgehängt werden.

  • Seite 13: Lasergehäuse

    CSC-Tool Produktbeschreibung Gerätebeschreibung 2.3.3 Lasergehäuse Bezeichnung Ausgang Laserstrahl/Laserstrahl Hier tritt der Laserstrahl aus. Mithilfe des Laserstrahls kann der Istwert an den Skalen des Justagebalkens und des HD-10 EasyTouch abgelesen werden. Befestigungsschraube Hier kann das Lasergehäuse justiert und befestigt werden. Schalter Hier kann der Laser ein- und ausgeschaltet werden.

  • Seite 14: Batterien Ersetzen

    Produktbeschreibung CSC-Tool Gerätebeschreibung 2.3.4 Batterien ersetzen Batterien Typ AA ersetzen Um Batterien zu ersetzen, wie folgt vorgehen: 1. Über Schalter (3) Laserstrahl (1) ausschalten. 2. Batteriefachabdeckung (4) entfernen, dabei von unterer Seite aus nach oben klappen. 3. Batterien einzeln herausnehmen.

  • Seite 15: Mit Csc-Tool Arbeiten

    CSC-Tool Mit CSC-Tool arbeiten Voraussetzung für Verwendung von CSC-Tool 3 Mit CSC-Tool arbeiten Um mit CSC-Tool arbeiten zu können, sind folgende Schritte notwendig: 1. CSC-Wand vor Fahrzeug positionieren. 2. CSC-Wand mittig vor Fahrzeug positionieren. 3. CSC-Wand parallel zum Fahrzeug positionieren.
  • Seite 16 Mit CSC-Tool arbeiten CSC-Tool CSC-Wand vor Fahrzeug positionieren 4. Hinweis- und Anweisfenster beachten. ACHTUNG! Beschädigung der Felgen! Tastzylindersatz niemals direkt auf Felgen ansetzen. Tastzylindersatz immer auf Felgenhorn oder Reifen ansetzen. HINWEIS Nur wenn HD-10 EasyTouch waagerecht und mittig zum Radmittelpunkt angebracht ist, dann kann der Abstand zwischen CSC-Wand und Radmittelpunkt mit einem Metermaß...
  • Seite 17 CSC-Tool Mit CSC-Tool arbeiten CSC-Wand vor Fahrzeug positionieren 7. Welle mit Kreuzverbinder (5) auf Radmittelpunkt 1 ausrichten. 8. Skalen von HD-10 EasyTouch in rechtem Winkel ausrichten. 9. Mit Metermaß (nicht in Lieferumfang enthalten) von Radmittelpunkt 1 bis an hintere Kante (siehe Markierung) von...
  • Seite 18 Mit CSC-Tool arbeiten CSC-Tool CSC-Wand vor Fahrzeug positionieren 10. CSC-Wand mit im Diagnosegerät angegebenem Abstand A zu Radmittelpunkt 1 positionieren. 11. Schritte 6-10 für 2. HD-10 EasyTouch durchführen. Jetzt ist CSC-Wand richtig vor Fahrzeug positioniert.

  • Seite 19: Csc-Wand Mittig Vor Fahrzeug Positionieren

    CSC-Tool Mit CSC-Tool arbeiten CSC-Wand mittig vor Fahrzeug positionieren CSC-Wand mittig vor Fahrzeug positionieren Um CSC-Wand mittig vor Fahrzeug zu positionieren, wie folgt vorgehen: 1. Je ein HD-10 EasyTouch links und rechts an Hinterrad anbringen. 2. Skalen von HD-10 EasyTouch in rechtem Winkel ausrichten.
  • Seite 20 Mit CSC-Tool arbeiten CSC-Tool CSC-Wand mittig vor Fahrzeug positionieren 3. Linke und rechte Spiegelabdeckung (2) von Justagebalken (4) nach oben klappen. Skalen von Justagebalken und Spiegel sind zu sehen. VORSICHT! Laserstrahlung! Beschädigung/Zerstörung der Netzhaut der Augen Nie direkt in den Laserstrahl schauen.
  • Seite 21 CSC-Tool Mit CSC-Tool arbeiten CSC-Wand mittig vor Fahrzeug positionieren 5. Lasergehäuse (7) durch Drehen der Befestigungsschraube (2) auf Skala von Justagebalken (4) ausrichten. Laserstrahl wird auf Skala von Justagebalken angezeigt.

  • Seite 22: Csc-Wand Parallel Zum Fahrzeug Positionieren

    Mit CSC-Tool arbeiten CSC-Tool CSC-Wand parallel zum Fahrzeug positionieren 6. Schritte 4 + 5 für 2. Lasergehäuse durchführen. 7. CSC-Wand durch seitliches Verschieben so positionieren, dass auf linker und rechter Skala von Justagebalken (4) gleiche Werte ablesbar sind. Jetzt ist CSC-Wand mittig zum Fahrzeug positioniert.
  • Seite 23 CSC-Tool Mit CSC-Tool arbeiten CSC-Wand parallel zum Fahrzeug positionieren 2. Schritt 1 mit 2. Laserstrahl durchführen.
  • Seite 24 Mit CSC-Tool arbeiten CSC-Tool CSC-Wand parallel zum Fahrzeug positionieren 3. CSC-Wand durch axiales Drehen so positionieren, dass auf linker und rechter Skala von HD-10 EasyTouch der gleiche Wert ablesbar ist. Jetzt ist CSC-Wand parallel zum Fahrzeug positioniert. 4. Von Lasergehäuse (7) über Schalter (3) Laserstrahl (1) ausschalten.
  • Seite 25 CSC-Tool Mit CSC-Tool arbeiten CSC-Wand parallel zum Fahrzeug positionieren Wenn horizontale und vertikale Libellenblasen mittig ausgerichtet sind, dann kann Kalibriertafel in Höhe verstellt werden.

  • Seite 26: Kalibriertafel In Höhe Verstellen

    Mit CSC-Tool arbeiten CSC-Tool Kalibriertafel in Höhe verstellen Kalibriertafel in Höhe verstellen Um Kalibriertafel in Höhe zu verstellen, wie folgt vorgehen: 1. Auf Rückseite von Kalibriertafel (1) linke und rechte Feststellschraube (7) lösen. 2. Messstab (9) auf Boden aufsetzen. Jetzt kann Kalibriertafel in Höhe verstellt werden.
  • Seite 27 CSC-Tool Mit CSC-Tool arbeiten Kalibriertafel in Höhe verstellen 3. Mit Haltegriff (8) Kalibriertafel (1) auf im Diagnosegerät angegebene Höhe schieben. 4. Höhe der Kalibriertafel (1) anhand der farbigen Markierung (10) prüfen.
  • Seite 28 Mit CSC-Tool arbeiten CSC-Tool Kalibriertafel in Höhe verstellen 5. Linke und rechte Feststellschraube (7) festziehen. 6. Messstab (9) vom Boden etwas nach oben schieben und mit Feststellschraube von Messstab (9) fixieren. So wird dieser bei erneutem Bewegen der CSC-Wand nicht beschädigt.

  • Seite 29: Allgemeine Informationen

    CSC-Tool Allgemeine Informationen Pflege und Wartung 4 Allgemeine Informationen Pflege und Wartung • Wie jedes Gerät sollte auch das CSC-Tool sorgfältig behandelt werden. • Bewegliche Teile regelmäßig mit säure- und harzfreiem Fett oder Öl schmieren. • Befestigungsschrauben regelmäßig nachziehen. •...
  • Seite 30 Allgemeine Informationen CSC-Tool Entsorgung 79241 Ihringen DEUTSCHLAND WEEE-Reg.-Nr.: DE25419042 Phone: +49 7668 9900-0 Fax: +49 7668 9900-3999 Mail: info@hella-gutmann.com...
  • Seite 31 CSC-Tool Notizen...
  • Seite 32 HELLA GUTMANN SOLUTIONS GMBH Am Krebsbach 2 79241 Ihringen DEUTSCHLAND Phone: +49 7668 9900–0 Fax: +49 7668 9900–3999 info@hella-gutmann.com www.hella-gutmann.com © 2014 HELLA GUTMANN SOLUTIONS GMBH...
