tau RXSM Leitfaden Für Gebrauch

Radioricevente / Radioreceiver / Empfänger / Récepteur radio / Receptor radio
GUIDA PER L'USO \ INSTRUCTION FOR USE \ LEITFADEN FUR GEBRAUCH
GUIDE POUR MODE D'EMPLOI \ INSTRUCCION PARA USO
ANTENNA
LF Led di segnalazione funzione relativa
al canale
T1 Tasto di programmazione
LC Led di segnalazione canale relé
J2 Connettore scheda di memoria
DL1-2 ROSSO=Uscita relé canale 1-2
DL3-4 VERDE=modalità di funzionamento
AERIAL
LF Channel function led
T1 Programming button
LC Relay channel led
J2 Memory card connector
DL1-2 RED=channel 1-2 relay output
DL3-4 GREEN=operating mode
ANTENNE
LF Anzeige-Led der Function des Kanals
T1 Programmierungstaste
LC Anzeige-Led für Relaiskanal
J2 Speicherkarten-Buchse
DL1-2 ROT=Relaisausgang Kanal 1-2
DL3-4 GRÜN Bestriebsmodus
ANTENNE
LF Led de signalisation fonction relative
au canal
T1 Touche de programmation
LC Led de signalisation canal relais
J2 Connecteur pour carte de mémoire
DL1-2 ROUGE Sortie relé canal 1-2
DL3-4 VERTE modalité de fonctionnement
ANTENNE
LF Led de signalisación función relativa
al canal
T1 Tecla de programmación
LC Led de signalisación canal relé
J2 Conector tarjeta de memoria
DL1-2 ROJO salida relé canal 1-2
DL3-4 VERDE modo de funcionamiento
1-2 Uscita relé CH1 N.A.
3-4 Uscita relé CH2 N.A.
9-10 Alimentazione 12-24 Vac/Vdc
1-2 CH1 relay outlet (channel 1) N.O.
3-4 CH2 relay outlet (channel 2) N.O.
9-10 12-24 Vac/Vdc power supply
1-2 Relaisausgang CH1(Kanal 1) N.O.
(gewöhnlich geöffnet)
3-4 Relaisausgang CH2(Kanal 2) N.O.
(gewöhnlich geöffnet)
9-10 12-24 Vac/Vdc Versorgung
1-2 Sortie relais CH1 (canal 1) N.O.
3-4 Sortie relais CH2 (canal 2) N.O.
9-10 Alimentation 12-24 Vca/Vcc
1-2 Salida relé CH1(canal 1) N.A.
3-4 Salida relé CH2(canal 2) N.A.
9-10 Alimentación 12-24 Vca/Vcc
srl via E. Fermi, 43 – 36066 Sandrigo (Vi) Italy – Tel. +390444750190 Fax. +390444750376 E-mail: info@tauitalia.com
http://www.tauitalia.com

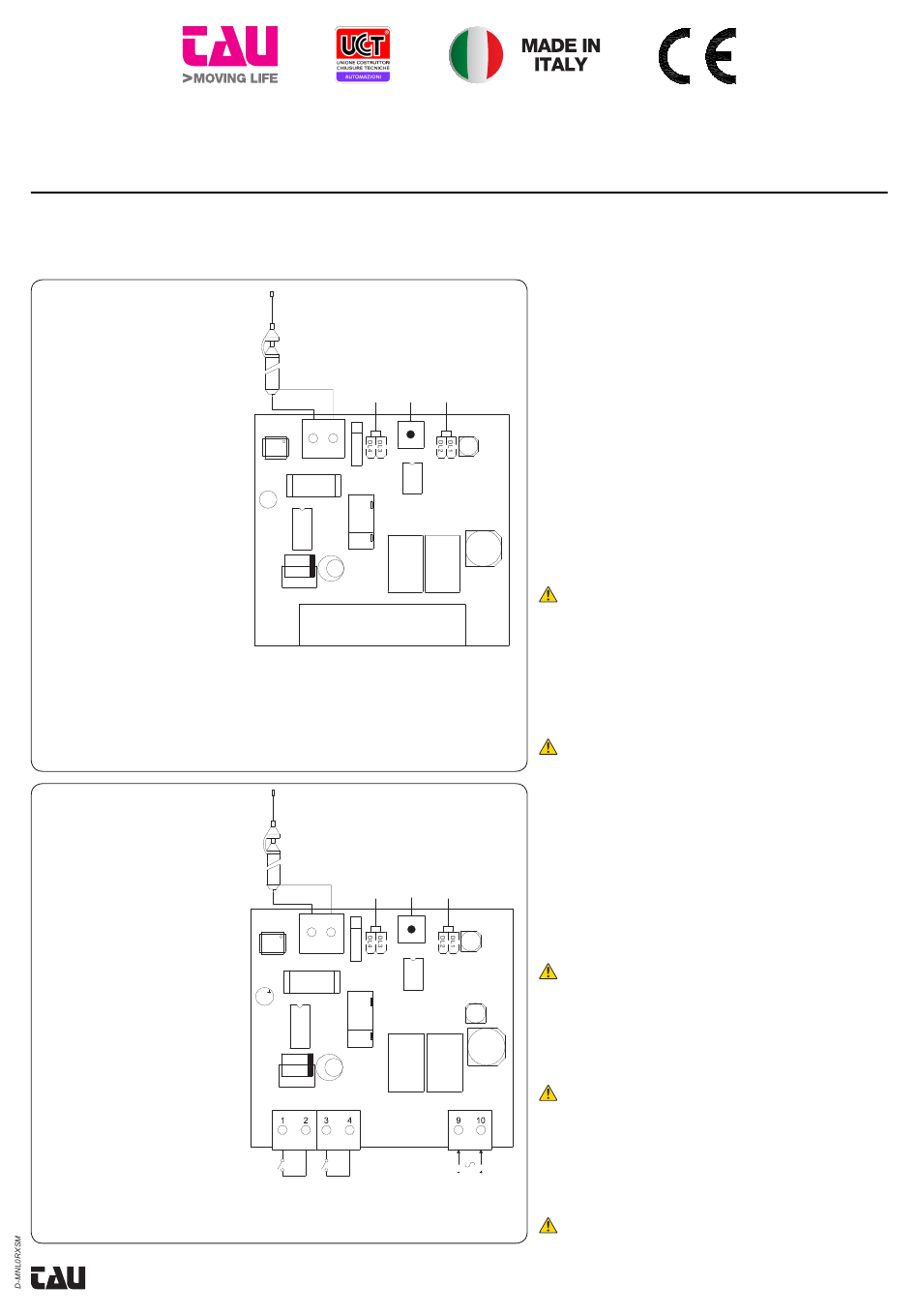

RXSM
RXSM 1-2
AERIAL
433,92 MHz
LF T1 LC
J2
INNESTO RADIO
RADIO CONNECTOR
FUNKSTECKVERBINDUNG
CONNEXION RADIO
ENCHUFE RADIO
RELAY CONTACT CAPACITY:
0,5A until 30V DC
AERIAL
RXSM 1-2-B
433,92 MHz
T1
LF LC
RELAY RELAY
CH. 1 CH. 2 POWER-SUPPLY
RELAY CONTACT CAPACITY:
0,5A until 30V DC
___________________________________________ Italiano _____
AVVERTENZE:
- I radiocomandi della serie TXD, BUG, K-SLIM e T-4 trasmettono un codice
a 10 bit selezionabile tramite dip-switch.
- I radiocomandi della serie BUG-R, K-SLIM-RP e T-4RP trasmettono un
codice di tipo variabile (ROLLING CODE) o in alternativa un codice a 10
bit impostabile mediante TAUPROG (Solo mod. K-SLIM-RP e T-4RP vers.
4.X e succ.).
- Le riceventi RXSM dopo il primo codice memorizzato accetteranno solo
altri codici dello stesso tipo (o rolling code o 10 bit).
- I radiocomandi rolling code (BUG-R, K-SLIM-RP e T-4RP) devono essere
memorizzati tutti singolarmente. (Non si possono fare copie dello stesso
codice come può avvenire per radiocomandi mod. TXD, BUG, K-SLIM e
T-4 mediante l'uso dei dip-switch).
MEMORIZZAZIONE DI UN RADIOCOMANDO:
1- Per memorizzare un codice sul primo canale premere una volta il pulsante
T1 della ricevente. Si accenderanno il led rosso DL1 (uscita CH1) e il led
verde DL3 (modalità impulsiva).
Avvicinare il radiocomando alla ricevente e premere il pulsante che si vuole
memorizzare. Quando i led si spegneranno il codice sarà memorizzato.
2- Per memorizzare un codice sul secondo canale premere due volte il pul-
sante T1 della ricevente. Si accenderanno il led rosso DL2 (uscita CH2) e
il led verde DL3 (modalità impulsiva).
Avvicinare il radiocomando alla ricevente e premere il pulsante che si vuole
memorizzare. Quando i led si spegneranno il codice sarà memorizzato.
Al raggiungimento del nr. max. di radiocomandi memorizzati (15)
tutti i led lampeggiano per 3 sec., ad indicare che la memoria è piena.
PROGRAMMAZIONE REMOTA TRAMITE K-SLIM-RP E T-4RP:
La versione del software V 4.xx o superiore consente di eseguire l'appren-
dimento remoto della nuova versione di radiocomandi K-SLIM-RP e T-4RP
senza agire direttamente sul tasto di programmazione della ricevente.
Sarà sufficiente disporre di un radiocomando già programmato nella ricevente
per poter aprire la procedura di programmazione remota dei nuovi radio-
comandi. Seguire la procedura riportata sulle istruzioni del radiocomando
K-SLIM-RP e T-4RP.
CANCELLAZIONE:
NOTA: Prima di dare inizio alla procedura di cancellazione assicu-
rarsi che tutti i led della scheda siano spenti.
Premere il tasto T1 per circa 5-7 secondi, i led verdi iniziano a lampeggiare
avvisando che si è entrati nella modalità di cancellazione dei codici; rilasciare
quindi il tasto.
Una volta entrati nella modalità di cancellazione, premere il tasto T1 per circa
3 secondi, i led verdi DL3 e DL4 si accendono fissi per tutto il tempo neces-
sario alla cancellazione. Una volta spenti i led, la cancellazione è avvenuta.
FUNZIONI AVANZATE:
1- Oltre alla possibilità di scegliere a quale uscita abbinare un codice, c'è la
possibilità di selezionare la modalità di funzionamento:
- Funzionamento impulsivo: il contatto relè in uscita si chiude per circa
1-2 sec.
- Funzionamento Temporizzato: il contatto relè in uscita si chiude per 3
minuti circa (non variabile).
- Funzionamento bistabile o passo-passo: ad ogni impulso del radioco-
mando il contatto del relè in uscita cambia lo stato logico: chiuso-aperto,
aperto-chiuso.....
ATTENZIONE: la modalità di funzionamento va impostata prima di
memorizzare i radiocomandi.
2- Per selezionare questo tipo di funzionamento sarà sufficiente, una volta
scelta l'uscita tramite il pulsante T1, premere ulteriormente quest'ultimo e
tenerlo schiacciato sino a quando i led verdi DL3 e DL4 si spegneranno e
si accenderanno come da descrizione:
L5=ON; L6=OFF
L5=OFF; L6=ON
L5=ON; L6=ON
Ora memorizzare il radiocomando premendo il tasto desiderato.
ATTENZIONE: tutti i radiocomandi utilizzano la modalità di funzio-
namento impostata durante l'ultima memorizzazione.
Per i radioricevitori della serie RXSM è possibile espandere la memoria dei
codici da 15* a 126, 254 o 1022 utilizzando le schede di memoria come
indicato:
126 codici Art. 250SM126
254 codici Art. 250SM254
1022 codici Art. 250SM1022
12V-24V
* Le riceventi, di serie, hanno una memoria di 15 codici. La scheda per la
maggiorazione dei codici deve essere ordinata a parte.
IMPORTANTE: se si utilizza una scheda di memoria, quella interna
alla ricevente da 15 codici viene disabilitata.
Funzionamento impulsivo
Funzionamento temporizzato
Funzionamento passo-passo bistabile
rev. 00 - del 27/05/2014
