Seite 16: Sicherheitshinweise
Maschine eine potenzielle Gefahr darstellt. Sollten Sie eine verlängerte Garantiezeit wünschen oder auf Ihre Bedürfnisse angepasste Wartungsverträge oder Schulungen für dieses oder ein anderes Gerät aus der Produktpalette von Parker Hannifin benötigen, wenden Sie sich bitte an die nächstgelegene Vertretung von Parker Hannifin. -
Seite 17: Technische Daten

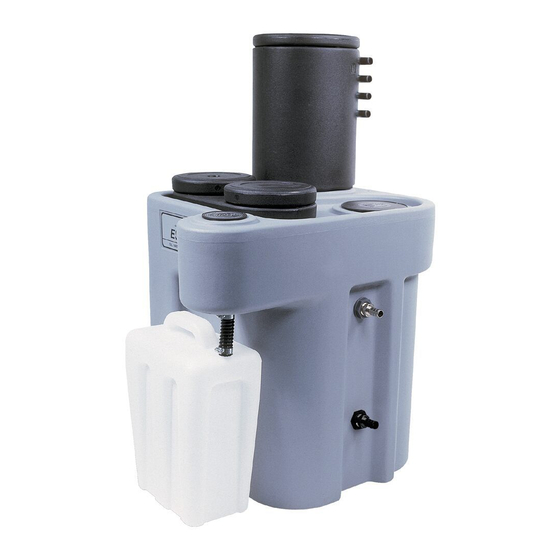

2 Beschreibung Die Öl-/Wasserabscheider der Baureihe ES2000 von Parker stellen eine einfache, ökonomische und umweltfreundliche Lösung dar. Sie werden als Teil des Druckluftsystems installiert und reduzieren den Ölgehalt des gesammelten Kondensats auf einen für die Ableitung zulässigen Wert. Auf diese Weise kann der höhere Wassergehalt des Kondensats, der bis zu 99,9 % des Gesamtvolumens ausmacht, sicher in den Schmutzwasserkanal abgeleitet und der geringere Ölgehalt ordnungsgemäß... - Seite 18 2.3 Übersicht ES2100 ES2150 - ES2600 Artikel Beschreibung ES-Behälter aus geformtem Kunststoff Einlassanschlüsse Auslassanschluss Probenahmehahn Inspektionsdeckel Kohlenstoffkammer Einstellbarer Ölauslasstrichter Ölbehälter...
-
Seite 19: Empfohlene Einrichtung
3 Empfohlene Einrichtung ø 1” 3º 3.1 Installation Stellen Sie sicher, dass die Einheit auf einer ebenen Fläche platziert wird. Verwenden Sie nur Abscheider mit Schwimmer, zeitgesteuerten Magnetventilen oder füllstandsmessenden Ablässen. Schließen Sie keine manuellen oder thermodynamischen Kondenstopfabläufe an. Schließen Sie die einzelnen Abläufe an ein gemeinsames Kondensatsammelrohr an und dieses wiederum an einen Abscheider mit einem einzelnen Anschluss oder verbinden Sie bis zu vier einzelne Abläufe jeweils mit einem Abscheidereinlass. -
Seite 20: Sätze Für Die Vorbeugende Wartung
4 Sätze für die vorbeugende Wartung 4.1 Wartungsintervalle Beschreibung der erforderlichen Wartung Empfohlenes Wartungsintervall: Komponente Vorgehensweise Abscheider Gerät auf Leckagen prüfen Abscheider Qualität des abgeleiteten Wassers gemäß örtlicher Bestimmungen prüfen Siehe Hinweis (1) Abscheider Aktivkohletaschen und Vorfilter austauschen Abscheider Entlüftungsfilter wechseln Abscheider Abscheider leeren, reinigen und wieder mit sauberem Wasser befüllen (1) Wenn die Qualität des abgeleiteten Wassers den gemäß... -
Seite 21: Optionales Zubehör Und Ersatzteile
Sätze für die vorbeugende Wartung Alle drei Monate Technische Beschreibung Katalog-Nr. Inhalt Referenz Aktivkohletaschen Satz: PESMK1 (Modelle ES2100, ES2150 und ES2200) 605030170 605030170 Vorfilter Latexhandschuhe (2x) Aktivkohletaschen Satz: PESMK2 (Modelle ES2300 und ES2400) 605030171 605030171 Vorfilter Latexhandschuhe (2x) Aktivkohletaschen Satz: PESMK3 (Modelle ES2500 und ES2600) 605030172 605030172 Vorfilter... - Seite 22 4.1 Wartungsarbeiten • Drehen und entfernen Sie die Rohrstopfen (1 und 2), um Zugang zu den Aktivkohletaschen zu erhalten. • Entfernen Sie die alten Aktivkohletaschen und Vorfilter (3) aus der Einheit und entsorgen Sie sie gemäß den örtlichen Bestimmungen. Hinweis: Für den Umgang mit Aktivkohletaschen wird die Verwendung von Handschuhen empfohlen.
- Seite 72 Parker-Hannifin Corporation, Parker, Parker, Parker Hannifin. Parker Hannifin Parker Hannifin, Parker Hannifin Parker Hannifin. Parker Hannifin www.parker.com/dhfns.
- Seite 73 Parker ES2000 99,9 % 1 x 1/2" — — ES2100 1 x 1/4" (3/4”) 1 x 1/2" ES2150 1 x 1/4" (1») 1 x 1/2" ES2200 1 x 1/4" (3/4») 1 x 1/2" ES2300 3 x 1/4" (1») 1 x 1/2"...
- Seite 74 ES2100 ES2150 - ES2600...
- Seite 75 ø 1” 3º (3). (4) ( 2—5...
- Seite 76 (1).
- Seite 77 : PESMK1 ( ES2100, ES2150 ES2200) 605030170 605030170 ( 2) : PESMK2 ( ES2300 ES2400) 605030171 605030171 ( 2) : PESMK3 ( ES2500 ES2600) 605030172 605030172 ( 2) : PESVF1 ( ES2100, ES2150 ES2200) 605030173 605030173 : PESVF2 ( ES2300, ES2400, ES2500 605030174 605030174 ES2600)
- Seite 78 • • • • • • • • • 3.2, « » . 74. •...
