L
N
2
2
1
TRB521
LED
LED
cfg
cfg
cfg
cfg
N L
10 A
IT

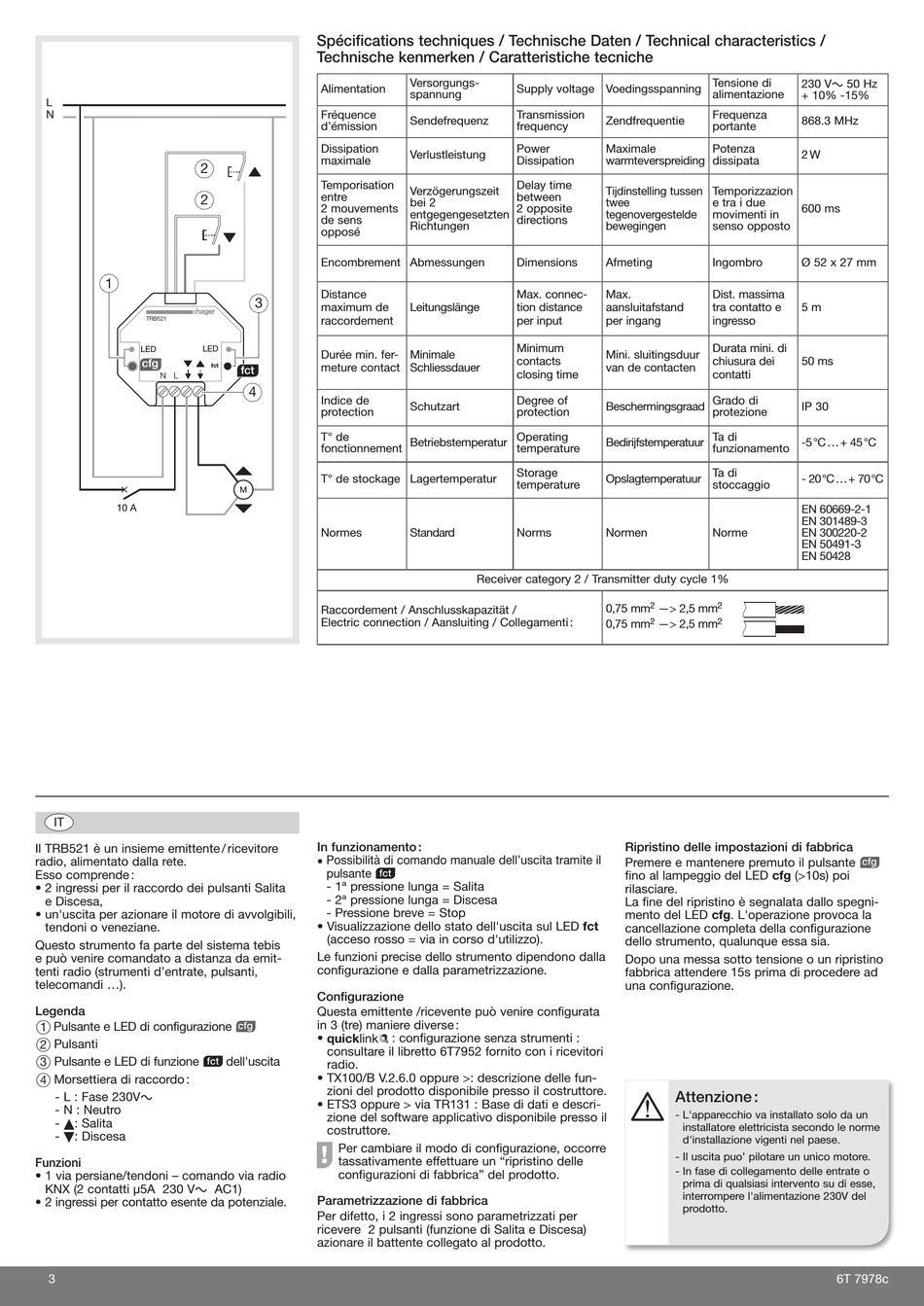

Il TRB521 è un insieme emittente / ricevitore
radio, alimentato dalla rete.
Esso comprende :
• 2 ingressi per il raccordo dei pulsanti Salita
e Discesa,
• un'uscita per azionare il motore di avvolgibili,
tendoni o veneziane.
Questo strumento fa parte del sistema tebis
e può venire comandato a distanza da emit-
tenti radio (strumenti d'entrate, pulsanti,
telecomandi ...).
Legenda
1
Pulsante e LED di configurazione
2
Pulsanti
3
Pulsante e LED di funzione K dell'uscita
4
Morsettiera di raccordo :
- L : Fase 230V
- N : Neutro
▲
-
: Salita
▼
-
: Discesa
Funzioni
• 1 via persiane/tendoni – comando via radio
KNX (2 contatti μ5A 230 V
• 2 ingressi per contatto esente da potenziale.
3
Spécifications techniques / Technische Daten / Technical characteristics /
Technische kenmerken / Caratteristiche tecniche
Alimentation
Fréquence
d'émission
Dissipation
maximale
Temporisation
entre
2 mouvements
de sens
opposé
Encombrement Abmessungen
Distance
3
maximum de
raccordement
Durée min. fer-
fct
meture contact
fct
4
Indice de
protection
T° de
fonctionnement Betriebstemperatur
T° de stockage Lagertemperatur
M
Normes
Raccordement / Anschlusskapazität /
Electric connection / Aansluiting / Collegamenti :
In funzionamento :
• Possibilità di comando manuale dell'uscita tramite il
pulsante K
- 1ª pressione lunga = Salita
- 2ª pressione lunga = Discesa
- Pressione breve = Stop
• Visualizzazione dello stato dell'uscita sul LED fct
(acceso rosso = via in corso d'utilizzo).
Le funzioni precise dello strumento dipendono dalla
configurazione e dalla parametrizzazione.
Configurazione
Questa emittente /ricevente può venire configurata
J
in 3 (tre) maniere diverse :
quicklink
•
consultare il libretto 6T7952 fornito con i ricevitori
radio.
• TX100/B V.2.6.0 oppure >: descrizione delle fun-
zioni del prodotto disponibile presso il costruttore.
• ETS3 oppure > via TR131 : Base di dati e descri-
zione del software applicativo disponibile presso il
costruttore.
O
Per cambiare il modo di configurazione, occorre
tassativamente effettuare un "ripristino delle
configurazioni di fabbrica" del prodotto.
AC1)
Parametrizzazione di fabbrica
Per difetto, i 2 ingressi sono parametrizzati per
ricevere 2 pulsanti (funzione di Salita e Discesa)
azionare il battente collegato al prodotto.
Versorgungs-
Supply voltage Voedingsspanning Tensione di
spannung
Transmission
Sendefrequenz
frequency
Power
Verlustleistung
Dissipation
Delay time
Verzögerungszeit
between
bei 2
2 opposite
entgegengesetzten
directions
Richtungen
Dimensions
Max. connec-
Leitungslänge
tion distance
per input
Minimum
Minimale
contacts
Schliessdauer
closing time
Degree of
Schutzart
protection
Operating
temperature
Storage
temperature
Standard
Norms
Receiver category 2 / Transmitter duty cycle 1%
: configurazione senza strumenti :
alimentazione
Frequenza
Zendfrequentie
portante
Maximale
Potenza
warmteverspreiding
dissipata
Tijdinstelling tussen
Temporizzazion
twee
e tra i due
tegenovergestelde
movimenti in
bewegingen
senso opposto
Afmeting
Ingombro
Max.
Dist. massima
aansluitafstand
tra contatto e
per ingang
ingresso
Durata mini. di
Mini. sluitingsduur
chiusura dei
van de contacten
contatti
Grado di
Beschermingsgraad
protezione
Ta di
Bedirijfstemperatuur
funzionamento -5 °C ... + 45 °C
Opslagtemperatuur Ta di
stoccaggio
Normen
Norme
2
2
0,75 mm
—> 2,5 mm
2
2
0,75 mm
—> 2,5 mm
Ripristino delle impostazioni di fabbrica
Premere e mantenere premuto il pulsante
fino al lampeggio del LED cfg (>10s) poi
rilasciare.
La fine del ripristino è segnalata dallo spegni-
mento del LED cfg. L'operazione provoca la
cancellazione completa della configurazione
dello strumento, qualunque essa sia.
Dopo una messa sotto tensione o un ripristino
fabbrica attendere 15s prima di procedere ad
una configurazione.
Attenzione :
- L'apparecchio va installato solo da un
installatore elettricista secondo le norme
d'installazione vigenti nel paese.
- Il uscita puo' pilotare un unico motore.
- In fase di collegamento delle entrate o
prima di qualsiasi intervento su di esse,
interrompere l'alimentazione 230V del
prodotto.
230 V
50 Hz
+ 10% -15%
868.3 MHz
2 W
600 ms
Ø 52 x 27 mm
5 m
50 ms
IP 30
- 20 °C ... + 70 °C
EN 60669-2-1
EN 301489-3
EN 300220-2
EN 50491-3
EN 50428
J
6T 7978c
