Zero88 LEVEL PLUS series Anwender-Informationen Seite 4

LEVEL PLUS MKII - Anwenderinformationen
Technische Informationen:
Netzteil und Spannungsversorgung
Das Level Plus MKII verfügt ü ber ein separates
Netzteil mit einer Eingangsspannung von 100V -
240V, 50 - 60 Hz. Der Eingang am Netzteil ist auf
CEE22 ausgelegt. Die Versorgungsspannung wird
mit einem 4-poligen DIN
Renkverschluß übertragen.

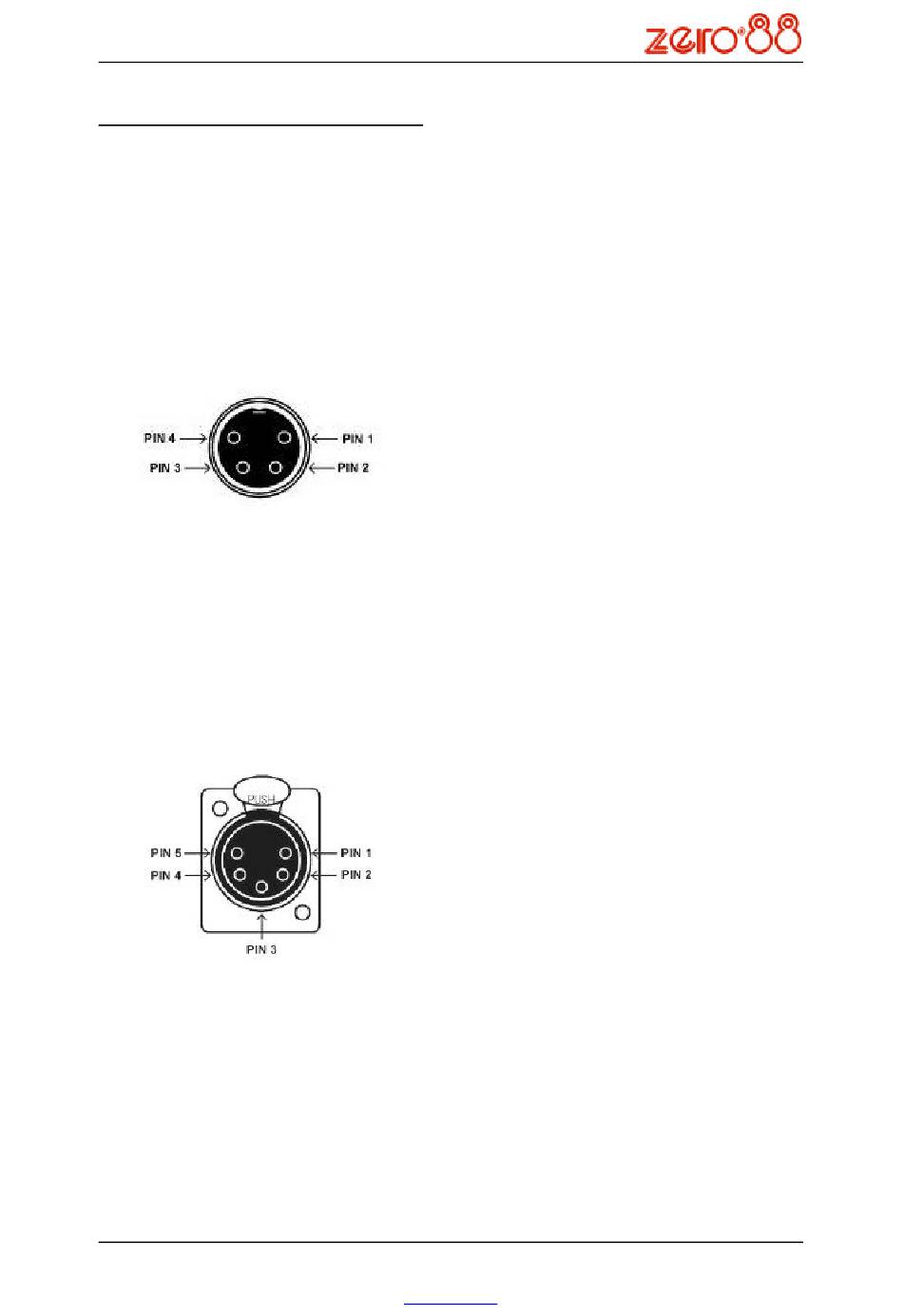

Eingangsbuchse der externen Stromversorgung
Pin 1/3 = 12V DC @ 300 mA
Pin 2 = 0V
Pin 4 = nicht verwendet
Ansicht von der Rückseite der Konsole
DMX-Ausgang
5-poliger XLR-Steckverbinder, nicht isoliert, mit
Überspannungsschutz. Alle
ausschließlich auf den DMX-Kanälen 1 -24.
Pin 1 = 0V, Signal Masse / Ground
Pin 2 = 1 -, DMX -/ Cold/ Compliment
Pin 3 = 1 +, DMX +/ Hot/ True
Pin 4 = nicht genutzt
Pin 5 = nicht genutzt
Ansicht von der Rückseite der Konsole
Abmessungen und Gewicht
• Höhe: 87 mm
• Breite: 452 mm
• Tiefe: 389 mm
• Gewicht: 5,0 Kg
Zero 88 Lighting Ltd, Usk House, Llantarnam Park, Cwmbran, Gwent NP44 3HD, U.K
73-713-00
Steckverbinder mit
Daten liegen
Tel: +44 (0) 1633 838088, Fax: +44 (0) 1633 867880
e-mail: sales@zero88.de
www.zero88.de
Zero 88 Lighting Ltd behält sich das Recht vor,
unangekündigte Änderungen an dem in dieser
Information beschriebenen Gerät vorzunehmen.
Für fehlerhafte Angaben in dieser Information
übernehmen wir keine Haftung.
Manual Stock Number: 73-713-00
Version 1.0 German - May 2005
© Zero 88 Lighting Ltd 2005
Seite 4 von 4
