Inhaltszusammenfassung für easyFIND micro m15 hd

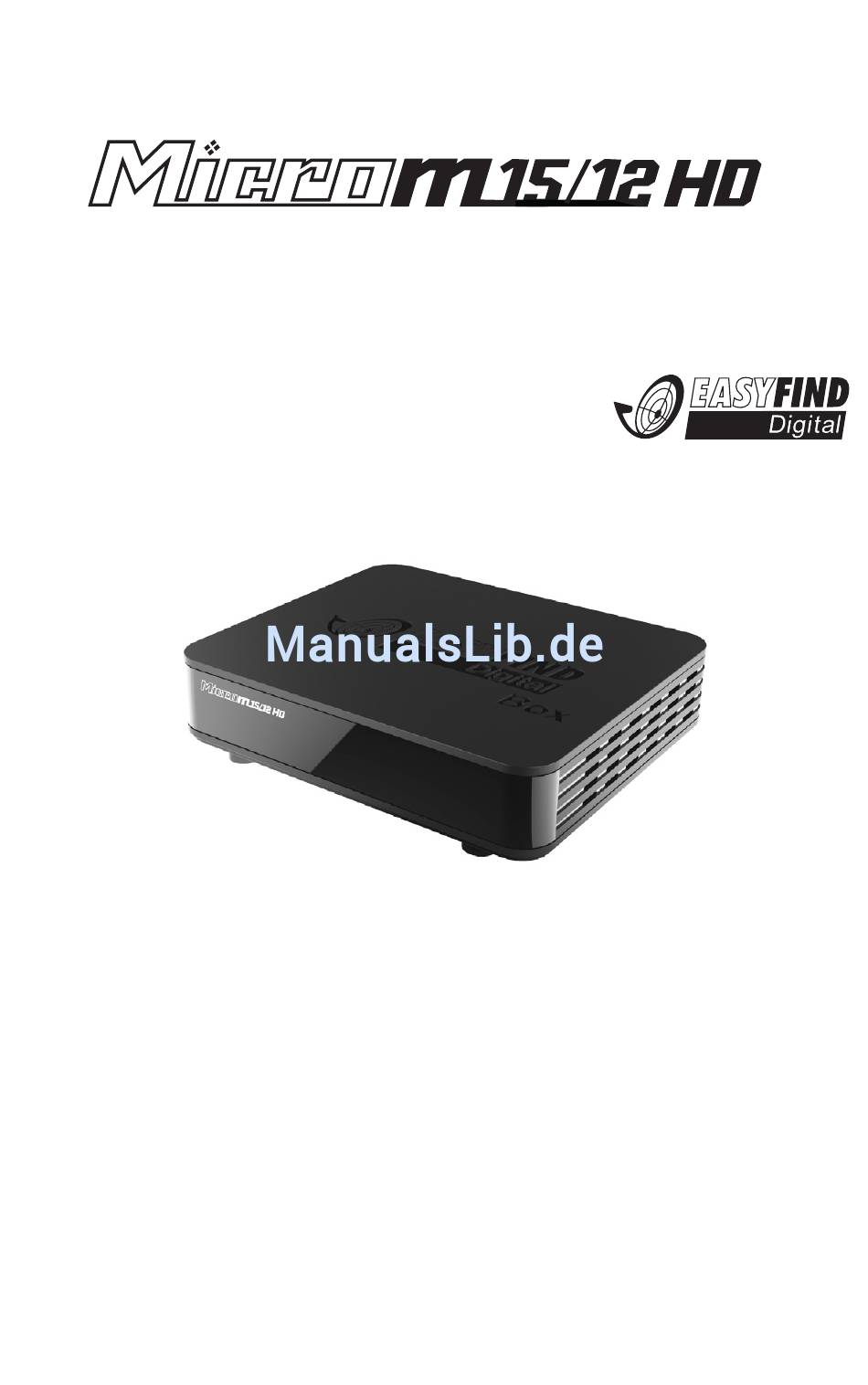

- Seite 1 Bedienungsanleitung dieser receiver ist easyfind zertifiziert Digitaler High Definition 230/12V Satelliten Receiver Änderungen und Irrtümer vorbehalten. Für Druckfehler übernehmen wir keine Haftung. Version 1.0 DE, 21.06.2012...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 15. Hauptmenü - Programm - Sender bearbeiten 3. Sicherheitsinweise - Sender bewegen - Elektrischer Anschluss - Sender löschen 4. Sicherheitsinweise 16. Hauptmenü - Programm - Richtiger Standort - Sender verriegeln - Der richtige Umgang mit - Sender überspringen Batterien - Favoriten 5. -
Seite 3: Sicherheitsinweise
Sicherheitshinweise Lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie den Receiver in Betrieb nehmen. Beachten Sie alle Warnungen und Hinweise auf dem Gerät und in der Bedienungsanleitung. Elektrischer Anschluss • Trennen Sie bei Betriebsstörungen den Receiver von der Stromquelle •... -
Seite 4: Richtiger Standort
Richtiger Standort • Stellen Sie den Receiver auf eine feste, ebene Unterlage. • Vermeiden Sie die Nähe von: - Wärmequellen, wie z. B. Heizkörpern, - offenem Feuer, wie z. B. Kerzen, - Geräten mit starken Magnetfeldern, wie z. B. Lautsprechern. - Stellen Sie keine Gefäße mit Flüssigkeit auf den Receiver. -
Seite 5: Lieferumfang
Lieferumfang Kontrollieren Sie nach dem Kauf den Lieferumfang. Der Lieferumfang kann je nach Modell variieren, beachten Sie die Angaben auf der Verpackung. • Receiver Micro M15/12HD • Fernbedienung • 2 Stück Batterien Typ AAA 1,5V • Bedienungsanleitung • Infrarot-Empfänger für Signale der Fernbedienung •... -
Seite 6: Receiver Übersicht
Receiver Übersicht Bedienelemente und Anschlüsse. Vorderseite Rückseite 1. LNB In / LNB Out (Loop Through) 2. USB 2.0 3. IR-Port (Infrarot Empfänger) 4. HDMI Videoausgang 5. CVBS Videoausgang + Audio Tonausgang L/R 6. 230/12 V für externes Netzteil... -
Seite 7: Fernbedienung
Fernbedienung Einlegen der Batterien 1. Legen Sie die Batterien (1,5V Größe AAA) in das Fach ein. Achten Sie bitte beim Einlegen der Batterie auf die richtige Polarität (+/- ). 2. Schieben Sie die Batterieklappe wieder auf. 3. Richten Sie die Fernbedienung immer auf den Receiver. Die Entfernung zu dem Gerät sollte nicht mehr als 5 Meter betragen und der Opera-tionswinkel nicht größer als 60°... -
Seite 8: Übersicht Der Fernbedienung
Übersicht der Fernbedienung POWER Gerät Ein- /Ausschalten SUB-T Untertitel aufrufen LANG Tonspuren wechseln MUTE Ton aus- /einschalten Elektronischer Programmführer GOTO Zu einer bestimmten Wiedergabezeit springen PAGE-/+ Seitenweise Listen blättern Teletext einblenden REPEAT Wiederholungsmodus bei Wiedergabe ändern MENU Hauptmenü einblenden EXIT Menü... -
Seite 9: Receiver Anschließen
Receiver anschließen Anschluss Koaxial-Kabel Der Receiver wird über ein Koaxial-Kabel mit Ihrer Satelliten-Antenne ver- bunden. Bevor Sie den Receiver anschließen können, müssen Sie gegebenen- falls ein Koaxial-Kabel anfertigen. Das Koaxial-Kabel gehört nicht zum Lieferumfang. Anschluss mit HDMI–Kabel Stecken Sie das HDMI-Kabel in die HDMI-Buchse „HDMI“ am Receiver. Verbin- den Sie das HDMI-Kabel mit dem TV-Gerät. -
Seite 10: Anschluss Von Usb
Anschluss von USB Massenspeichergeräten Der USB 2.0 Anschluss befindet sich an der Vorderseite des M15/12HD. Der Re- ceiver benötigt evtl. etwas Zeit, bis das USB Massenspeichergerät vollständig eingelesen und betriebsbereit ist. Entnehmen Sie das USB Massenspeichergerät erst dann, wenn alle Aufnah- men oder Wiedergaben beendet sind ... -
Seite 11: In Betrieb Nehmen
In Betrieb nehmen Fernbedienung Siehe Seite 7 und 8. Receiver Kontrollieren Sie den ordnungsgemäßen Anschluss aller Geräte und der Antenne, bevor Sie den Receiver mit dem Stromnetz verbinden. - Stecken Sie die Netz-Stecker der angeschlossenen Geräte in die Netz-Steckdose und schalten Sie die angeschlossenen Geräte ein. -
Seite 12: Bedienung
Bedienung Hinweis: Das Standardpasswort ist 000000 Wichtige Funktionen In den Menüs navigieren Sie mit den Tasten ▲, ▼, ► und ◄. Gewählte Menüpunkte werden markiert. Mit der OK-Taste erfolgt die Auswahl. Mit der EXIT-Taste können Sie das Menü verlassen. Änderungen müssen evtl. -
Seite 13: Videotext
Videotext Den Videotext aktivieren Sie über die TTX-Taste. Nutzen Sie die Zifferntasten 0- 9 zur Eingabe der gewünschten Videotextseite. Verlassen Sie den Videotext mit der EXIT-Taste. Informationen Drücken Sie die INFO-Taste mehrfach, um unterschiedliche Informationen zum aktuellen Programm anzuzeigen: Seitenverhältnis (ASPECT) Während des Fernsehens haben Sie die Möglichkeit das Seitenverhältnis zu ändern, ohne das Menü... -
Seite 14: Epg
Zum einblenden des elektronischen Programmführers drücken Sie die EPG- Taste: Markiertes TV Programm wird in die Timerprogrammierung übernommen INFO Zeigt die Timer- Liste an ▲/▼ TV- Sendung auswählen ◄/► Sender umschalten EXIT EPG ausblenden Einstellungen Hauptmenü Das Hauptmenü des Receivers rufen Sie über die MENU-Taste auf. Die Untermenüs sind: 1. -
Seite 15: Hauptmenü - Programm
Hauptmenü - Programm Sender bearbeiten In diesem Menü können Sie die Reihenfolge der Programme ändern, Programme löschen und umbenennen sowie Favoritengruppen zuordnen. Sender bewegen mit ▲/▼ ▲/▼ - Wählen Sie mit den Tasten ein Programm aus, dass Sie auf eine andere Programmnummer verschieben wollen. - Drücken Sie die ROTE-Taste, das Programm wird für das Verschieben markiert. -
Seite 16: Sender Verriegeln
Sender verriegeln Hinweis: Das Standardpasswort lautet 000000 Der Receiver fragt nach dem Passwort, bevor ein verriegeltes Programm angeschaut werden kann. - Wählen Sie mit den Tasten ▲/▼ ein Programm aus, das Sie sperren möchten. - Drücken Sie die GELBE-Taste, das Programm wird für das Sperren markiert. -
Seite 17: Sortieren
Sortieren Mit dieser Option können Sie die Sender nach den Vorgaben (Verschlüsslung, Frequnez usw.) innerhalb der Liste sortieren. Die vorherige Sortierung geht dabei verloren. - Mit der TV/RADIO-Taste können Sie zwischen TV- und Radioliste umschalten - Mit der GOTO-Taste können Sie Programme aller oder eines bestimmten Satelliten auflisten lassen. -
Seite 18: Farbsystem/V-Frequenz
Farbsystem/V- Frequenz Bestimmt das Farbsystem für den CVBS Ausgang (PAL oder NTSC) und die Bildwechselfrequenz für den HDMI Ausgang (50Hz oder 60Hz) Signalart (CVBS) Mit dieser Option legen Sie fest, welche Signalart an der externen CVBS- Buchse verfügbar ist. Hauptmenü - Sendersuche Kanalliste sichern/laden Mit dieser Funktion können Sie Ihre Senderliste auf einem USB- Speichergerät sichern (exportieren) und zu einem späteren Zeitpunkt wieder auf dem Recei-... -
Seite 19: Hauptmenü - Optionen
Hauptmenü - Optionen Zeitzoneneinstellung Der M15/12HD stellt seine Uhr automatisch, sobald ein Satellitensender emp- fangen wird. Damit der Receiver die lokale Uhrzeit korrekt berechnen kann, muss die richtige Zeitzone eingestellt werden. Zeitzone: Sie können hier die Zeitzone festlegen, sofern „Zeitzoneneinstellung“... -
Seite 20: Hauptmenü - System
Hauptmenü - System Hinweis: Das Standardpasswort lautet 000000 Kindersicherung In diesem Menü legen Sie fest, ab welcher Altersfreigabe für ein Fernsehpro- gramm Bild und Ton erst nach Eingabe des Kennworts angezeigt werden. Passwort ändern Hier können Sie das Passwort ändern. Nach dem Aktivieren der Option müssen zuerst das alte Passwort eingeben. -
Seite 21: Verlauf
Verlauf Diese Einstellung verändert die Funktion der RECALL- Taste. Ist die Funktion „Verlauf“ ausgeschaltet, wechselt das Receiver beim Drücken der Taste RECALL zurück zum zuletzt angeschauten Fernsehsen der. Ist „Verlauf“ eingeschaltet, wird nach dem Druck auf die Taste RECALL eine Liste der Fernsehsender angezeigt, die Sie zuletzt angesehen haben. -
Seite 22: Hersteller
Hersteller Kontakt Microelectronic NH GmbH Am Sandberg 1 97618 Niederlauer Germany Email info@micro-nh.de www.micro-nh.de Hotline: 0900/133 60 333 49 Cent/Minute aus dem deutschen Festnetz - Mobilfunk abweichend Sehr geehrter Kunde, unsere Erfahrung hat gezeigt, dass sich viele Reklamations gründe durch ein einfaches Telefongespräch lösen lassen. -
Seite 24: Dritter Schritt
Dritter Schritt Sie können nun zu Ihrer Antenne gehen, um diese einzurichten. Sie werden feststellen, dass die LED auf Ihrem Easyfind blinkt. Die Easyfind Funktion ist somit aktiv und die Antenne kann nun auf den von Ihnen ausgewählten Satellit ausgerichtet werden.
