Landig LU 4500 Bedienungsanleitung
Wildkühlschränke
Vorschau ausblenden
Andere Handbücher für LU 4500:
- Bedienungsanleitung (13 Seiten) ,
- Bedienungsanleitung (13 Seiten) ,
- Bedienungsanleitung (7 Seiten)
Werbung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Landig LU 4500
Inhaltszusammenfassung für Landig LU 4500
- Seite 1 Bedienungsanleitung Wildkühlschränke...
-
Seite 2: Gerätebeschreibung

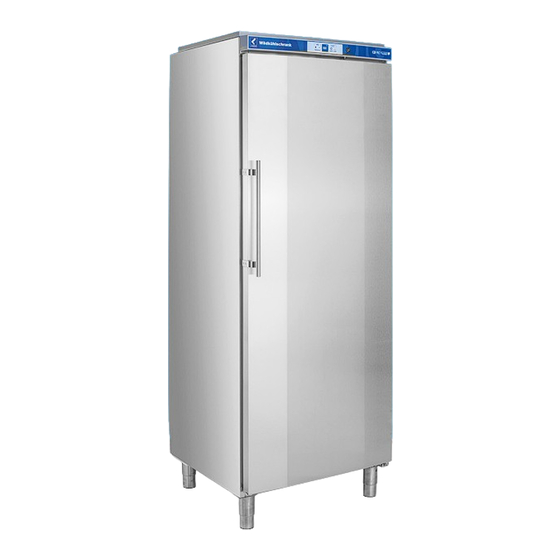

Gerätebeschreibung LU 4500 ® Bedien- & Kontrollelemente Schloss Typenschild Gehänge Höhenverstellbare Einschieberoste (optional) Stellfüße Gerätemaße Breite 600 mm Tiefe 670 mm Höhe 1920 mm Mit seinen 435 Litern Nutzinhalt und der sagenhaften Innenhöhe von 1695 mm können auch größere Tiere gestreckt abgehängt werden. » www.landig.com... - Seite 3 R 3/4 Anschluss angebracht werden. Das bei der Reinigung des Innenraums anfallende Wasser kann so abgeleitet werden. Gerätemaße LU 7000 Gerätemaße LU 9000 mit Stellfüßen mit Stellfüßen Breite 770 mm Breite 770 mm Tiefe 750 mm Tiefe 750 mm Höhe 1870 mm Höhe 2090 mm Höhe ohne Stellfüße 1740 mm Höhe ohne Stellfüße 1940 mm www.landig.com «...
-
Seite 4: Entsorgungshinweise
» Gerät nicht im Bereich direkter Sonnenbestrahlung, neben Herd, Heizung und dergleichen aufstellen. Keine Inselwechselrichter (Umwandeln von Gleichstrom in Wechsel- bzw. Drehstrom) » Der Boden am Standort soll waagrecht und eben sein. Uneben- oder Energiesparstecker verwenden. Be- heiten über die Stellfüße ausgleichen. schädigungsgefahr für die Elektronik! » Lüftungsöffnungen » Der Aufstellungsraum Ihres Gerätes muss laut der Norm EN 378 pro 8 g Käl- temittelfüllmenge R 600a ein Volumen von 1 m3 aufweisen, damit im Falle einer Leckage des Kältemittelkreislaufes kein zündfähiges Gas-Luft-Gemisch im Auf- stellungsraum des Gerätes entstehen kann. Die Angabe der Kältemittelmenge finden Sie auf dem Typenschild im Geräte- innenraum. » Das Gerät stets direkt an der Wand aufstellen. » www.landig.com... -
Seite 5: Sicherheitsschloss
Aus rostfreiem Edelstahl gefertigt. gestattet. Hält den Wildkühlschrank hygienisch sauber und fängt den Rest- Gerät absperren schweiß der Tiere auf. » Schlüssel in Richtung 1 hineindrücken. Tipp 2: Landig-Spezialreiniger, Art. Nr. Z33140 Ökologisches Reinigungskonzentrat in der 500 » Schüssel um 180° drehen. ml Sprühflasche zur einfachen Entfernung hart- näckiger Verschmutzungen - besonders empfeh- Um das Gerät wieder aufzu- lenswert zur Reinigung von Wildkühlschränken sperren, muss in der selben Rei- und allen Arbeitsflächen sowie Gerätschaften im... -
Seite 6: Sicherheits- & Warnhinweise
» Das Gerät ist für den Gebrauch in geschlossenen Räumen konzipiert. Das Gerät nicht im Freien oder im Feuchte- und » Keine elektrischen Geräte innerhalb des Gerätes benutzen. Spritzwasserbereich betreiben. » Schlüssel bei abschließbaren Geräten nicht in der Nähe des » Belüftungsöffnungen des Gerätegehäuses oder Einbaugehäuses Gerätes sowie in Reichweite von Kindern aufbewahren. nicht verschließen. kennzeichnet die Gefahr von feuergefährlichen Stoffen. » www.landig.com... -
Seite 7: Bedien- & Warnhinweise Zur Rohrbahnanlage Mit Außenbahn
Die Kette muss stets im Lot ausgerichtet sein). Pro Rohrbahnschiene benötigen Sie außen eine Decken- Bei LU 7000 & LU 9000 befinden sich 3 Bahnen im Gerät! abhängung, die Kette dann entsprechend umhängen. Die Firma Landig + Lava GmbH & Co. KG übernimmt keine Haf- Hinweis: Bei LU 4500 befindet sich nur eine Schiene im Gerät. tung bei falscher oder unsachgemäßem Handeln. Außerdem erlischt jeglischer Garantieanspruch, wenn bauseits Zusatzan- 3. Die Außenschiene an einem geeigneten Kettenglied ein- bauten vorgenommen werden, die nicht Original sind. hängen, dass die Verbindung zum Schrank waagrecht ist. www.landig.com «... - Seite 8 Kurze Lagerdauer bis 2 Tage Aktivieren Sie das Symbol an Ihrem Gerät. Ventilation ist Ausschalten aktiv und läuft kontinuierlich, auch dann, wenn der Kühlkom- pressor ausgeschaltet ist. ON/OFF - Taste ca. 3 Sekunden drücken, so dass die Temperaturanzeige dunkel ist. Lange Lagerdauer ab 3 Tage Deaktivieren Sie das Symbol an Ihrem Gerät. Ventilation läuft nur parallel mit dem Kompressor. Diese Einstellung wird gewählt, um das Wildbret abhängen zu lassen (in der Decke reifen). Bei dieser Betriebsart ergibt sich eine niedrigere relative Luftfeuchtigkeit. » www.landig.com...
- Seite 9 - ob das separat eingelegte Thermometer den richtigen Anzeige Wert anzeigt. - Ist die Entlüftung in Ordnung? - Ist der Aufstellort zu dicht an einer Wärmequelle? Mit der Plus / Minus - Taste die gewünschte Leuchtkraft einstellen. Wenn keine der o. g. Ursachen vorliegt und Sie die Störung nicht selbst besei- tigen konnten, wenden Sie sich bitte an Anzeige die nächste Kundendienststelle. Teilen Sie die Typenbezeichnung , Service- 2 und Serialnummer 3 des Typen- Die eingestellte Leuchtkraft wird schildes mit. nach einer Minute aktiviert. Die Position des Typenschildes ist im Kapitel Gerätebeschreibung ersichtlich. www.landig.com «...
-
Seite 10: Türanschlag Wechseln
Türanschlag wechseln Schraube vom Scharnierwinkel unten herausdrehen. T ür anheben, nach rechts schwenken und abnehmen. Die oberen Scharnierteile umsetzen. Unteren Scharnier- winkel und Abdeck- platte umsetzen. Unteren Türlagerbolzen 180° drehen und heraus- ziehen. Tür auf oberen Bolzen aufstecken. Bolzen auf Gegenseite einstecken und 180° drehen. Tür von links nach innen schwenken. Türlagerbolzen mit Schraube fixieren. Griff und Stopfen an der Tür umsetzen. » www.landig.com... - Seite 11 ® max. 3 Roste möglich. Belastbarkeit bis zu 200 kg oder 400 kg, Hebehöhe Elektro Seilwinde ab 99,90 € einfacher Zug: 11 m, Hebehöhe doppelter Zug: 5,5 m. Zur Decken- oder Wandmontage. Für LU 7000 oder LU 9000 Premium: Lenkrollen nur 89,90 € 4 stabile Rollen, inklusive Befestigungsmaterial. Zwei der beweglichen Lenkrollen lassen sich feststellen. 500 ml Sprühflasche. 100 % ökologisch, entfernt mühelos nur 9,50 € Landig Spezialreiniger hartnäckige Verschmutzungen. (19.- € / Liter) Zerwirkraum In verschiedenen Größen erhältlich. Edelstahl S-Haken ab 1,45 € Auch als praktische Ring-Haken für Seilwinden. In verschiedenen Größen erhältlich. Edelstahl Drehhaken ab 7,50 € Auch als praktische Ring-Haken für Seilwinden. Dichtes Ringgewebe aus hochwertigstem Chrom- Nickelstahl, universell passend für Rechts- und Linkshänder, strapazierfähiges Stechschutzhandschuhe nur 79,90 €...
- Seite 12 D A S O R I G I N A L Produziert Dry Aged Beef & Pork, Schinken, Salami und andere Fleischarten. W W W. D RY-AG E R .CO M Landig + Lava GmbH & Co. KG Mackstraße 90 88348 Bad Saulgau Bedienungsanleitung Wildkühlschränke...
