Ljussensor
Art.nr 36-4908
Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk.
Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data.
Vid tekniska problem eller andra frågor, kontakta vår kundtjänst.

Installation

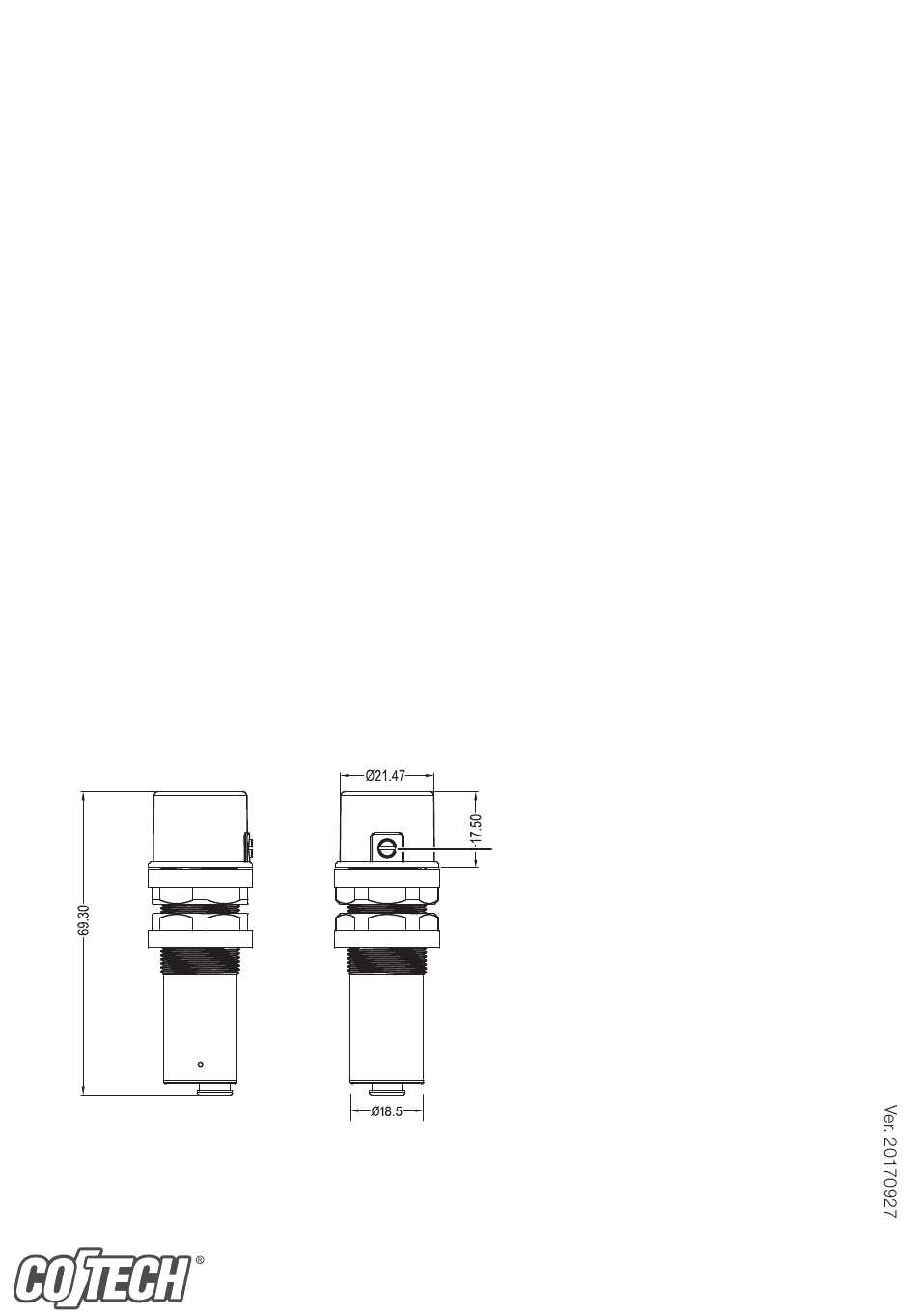

Montera sensorn på lämplig plats i taket (se sista sidan, bild 1).
Tänk på att:
• Sensorn används för att sänka ansluten armaturs ljusstyrka när insläppet av dagsljus blir tillräckligt
starkt för att lysa upp rummet (eller höja ljusstyrkan när dagsljuset försvagas).
• Placera sensorn så att den på bästa sätt känner av dagsljuset.
• Fönstren i rummet måste kunna släppa in tillräckligt med dagsljus för att sensorn helt ska stänga
av rummets armatur.
Anslut sensorn till LED-multidriver 36-5781 enligt bild 2, sista sidan.
Obs! När sensorn ansluts ska bygeln på till multidrivern stå i läge J1. "Push. PR"-anslutningen kan
inte användas samtidigt som "1–10 V"-anslutningen. Se bruksanvisningen till LED-multidriver 36-5781.
Avfallshantering
När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter.
Är du osäker på hur du ska gå tillväga, kontakta din kommun.
Specifikationer
SVERIGE • KUNDTJÄNST tel 0247/445 00 fax 0247/445 09 e-post kundservice@clasohlson.se
internet www.clasohlson.se brev Clas Ohlson AB, 793 85 INSJÖN
Modell MS01
Potentiometer: bestäm vid vilken dagsljus-
nivå sensorn ska börja sänka respektive höja
ljusstyrkan på ansluten armatur.
Anslutning
Dimringsområde
Anslutningskablar
Kabellängd
Detekteringsvinkel
Användningstemperatur 0–50 °C
Skyddsklass
1–10 V DC
1–100 %
Röd +, svart –
80 cm
90°
IP20
