SENKO MGT Bedienerhandbuch
Tragbarer multigas-monitor
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltszusammenfassung für SENKO MGT
- Seite 1 MODEL: MGT (Personliche multi-gas Detektor) Bedienerhandbuch...
-
Seite 2: Beschreibung

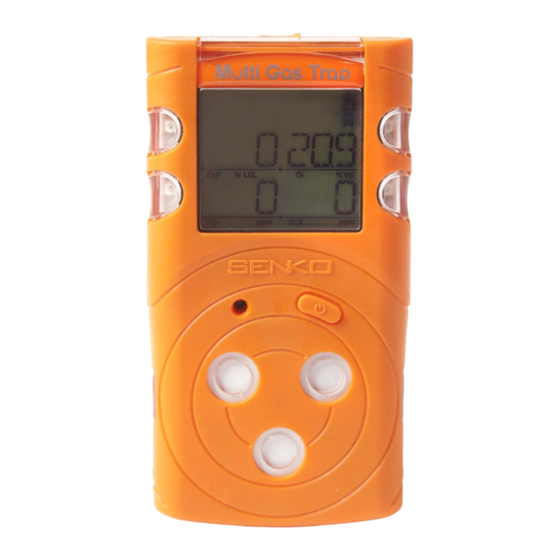

Beschreibung Das MGT ist ein tragbarer Multigas-Monitor, der den Benutzer vor gefährlichen Gasen in der Atmosphäre warnt. Der Detektor zeigt die Konzentration von 4 Arten von Gasen (Sauerstoff, Kohlenmonoxid, Schwefelwasserstoff, brennbare Gase) gleichzeitig auf dem LCD-Monitor an. Der Multigas-Monitor ist einfach zu bedienen. Das MGT warnt die Arbeiter durch Alarm, LED und Vibration vor der Gefahr, wenn die Konzentration des Gases die Sicherheits-Grenzwerte überschreitet. -
Seite 3: Inhaltsverzeichnis
Inhalt Inhalt ......................................3 Produktübersicht ................................. 4 Activierung ..................................5 2.1. Einschalten ..............................5 2.2. Ausschalten ..............................5 Modus ..................................... 6 3.1. Messmodus ..............................6 3.2. Anzeigemodus ............................6 3.2.1 Anzeigemodus im Detail ........................7 3.3. Alarmdisplay ..............................8 3.4. Initialisierung Erkannter Konzentrationen .................. -
Seite 4: Produktübersicht
MGT Bedienerhandbuch Produktübersicht 1. Gassensor (O2) 2. Gassensor (UEG) 3. Gassensor (Duo: CO & H2S) 4. Schalt-Taste 5. IR-Anschluss 6. Alarm-LEDs 7. LCD-Anzeige 8. Hörbarer Alarm LCD Display Symbolen Hoher Alarm Frischluftkalibrierung Gerätestabilisierung Neidrig Alarm undkalibrierung erfolgreich Alarmbedinigungen Standard-Gaskalibrierung STEL Alarm... -
Seite 5: Activierung
MGT Bedienerhandbuch Activierung 2.1. Einschalten Halten Sie die Schalt-Taste ( ) mindestens drei Sekunden lang gedrückt. Nach drei Sekunden schaltet sich das Gerät ein. Das Gerät wird erst eingeschaltet, wenn Sie die Taste länger als drei Sekunden gedrückt halten Gasmessmodus Anfangseinstellung Nach der Aktivierung tritt das Gerät in die Aufwärmphase ein, um die Sensoren zu stabilisieren. -
Seite 6: Modus
MGT Bedienerhandbuch Modus 3.1. Messmodus Wenn das Gerät nach dem Stabilisieren in den normalen Messmodus wechselt, werden die Gaskonzentration und der Batteriestand auf dem LCD-Monitor angezeigt. Sauerstoff wird in % VOL, brennbare Gase in % UEG und H2S und CO in ppm angezeigt. -
Seite 7: Anzeigemodus Im Detail
MGT Bedienerhandbuch 3.2.1 Anzeigemodus im Detail Lcd-Anzeige Beschreibung im Detail Messmodus (Grundanzeige) ➢ Zeigen die aktuellen Gaswerte der Atmosphäre und die Batterieleistung ➢ Eine vom Gerät festgestellte Mindestgaskonzentration. ➢ In der Umgebungsluft beträgt der Sauerstoffgehalt normalerweise 20,9% VOL. Eine vom Gerät festgestellte Maximalgaskonzentration. -
Seite 8: Alarmdisplay
/ LED-Alarm stoppt, wenn die Gaskonzentrationswerte den Alarmauslösewert erreichen, sobald der Benutzer einen sicheren Bereich betritt. Funktionstestintervall (SENKO IR-LINK-Optionen): Fordert den Benutzer regelmäßig auf, das Gerät zu überprüfen. Kalibrierungsintervall (SENKO IR-LINK-Optionen): Fordert den Benutzer regelmäßig auf, das Gerät zu kalibrierung. -
Seite 9: Initialisierung Erkannter Konzentrationen
200 ppm 15 ppm * Die eingestellten Werte können am PC über den optionalen SENKO IR-LINK geändert werden. <Vorsicht> Die Werte der verschiedenen Gase im Gerät richten sich nach den internationalen Normen. Daher können die Alarmauslösewerte für jedes Gas nach Genehmigung und Überwachung durch den... -
Seite 10: Datum Und Uhrzeit
Drücken Sie die Schalt-Taste ( ) erneut 3 Sekunden lang im Modus (D / T), um zum vorherigen Modus zurückzukehren. * Die aktuelle Uhrzeit wird bei Verbindung mit SENKO IR-LINK automatisch mit der des PCs synchronisiert. 3.7. Selbsttest Halten Sie die Taste ( )3 Sekunden lang gedrückt. -
Seite 11: Ereignisprotokoll
Es können bis zu 30 Ereignisse gespeichert werden. Wenn die Liste 30 überschreitet, werden die ältesten Daten automatisch gelöscht. Die gespeicherten Daten können beim Übertragen auf den PC über SENKO IR-LINK überprüft werden. Das Datenprotokoll zeichnet den Betriebsstatus jede Sekunde auf und normale Datenprotokolle dauern nicht länger als 2 Monate. -
Seite 12: Standardgaskalibrierung
Taste nicht drücken, wechseln Sie in den Messmodus. Wenn FA weiterhin angezeigt wird, wenden Sie sich bitte an SENKO oder das von Ihnen gekaufte Geschäft, da dies möglicherweise den Austausch des Sensors oder eine Reparatur des Geräts erforderlich macht. -
Seite 13: Standardgaskonzentration Zur Kalibrierung
17 %Vol 100 ppm 25 ppm * Die Konzentration für die Kalibrierung kann am PC über den optionalen SENKO IR-LINK geändert werden DOCKING STATION Die Standard-Gaskalibrierung kann problemlos über die Docking Station (Option) durchgeführt werden, in der sich Gas befindet. -
Seite 14: Technische Daten
Gummigehäuse Abmessungen (B x T x H) 60 x 40 x 118mm Gewicht 240 g Optional SP-PUMP101 (Sampling pump), SENKO IR-LINK, Docking-Station MGT-P : Ex d ia IIC T4, IP 67 Zertifizierung MGT-N : Ex ia IIC T4, IP 67... -
Seite 15: Eingeschränkte Garantie
Erlöschen der Haftung des Herstellers. Sollte ein Produkt während der geltenden Garantiezeit nicht den Herstellerspezifikationen entsprechen, wenden Sie sich bitte an den autorisierten Händler des Produkts oder an das SENKO- Servicecenter unter der Rufnummer + 44 191 428 3415, um Reparatur- / Rücksendeinformationen zu erhalten.
