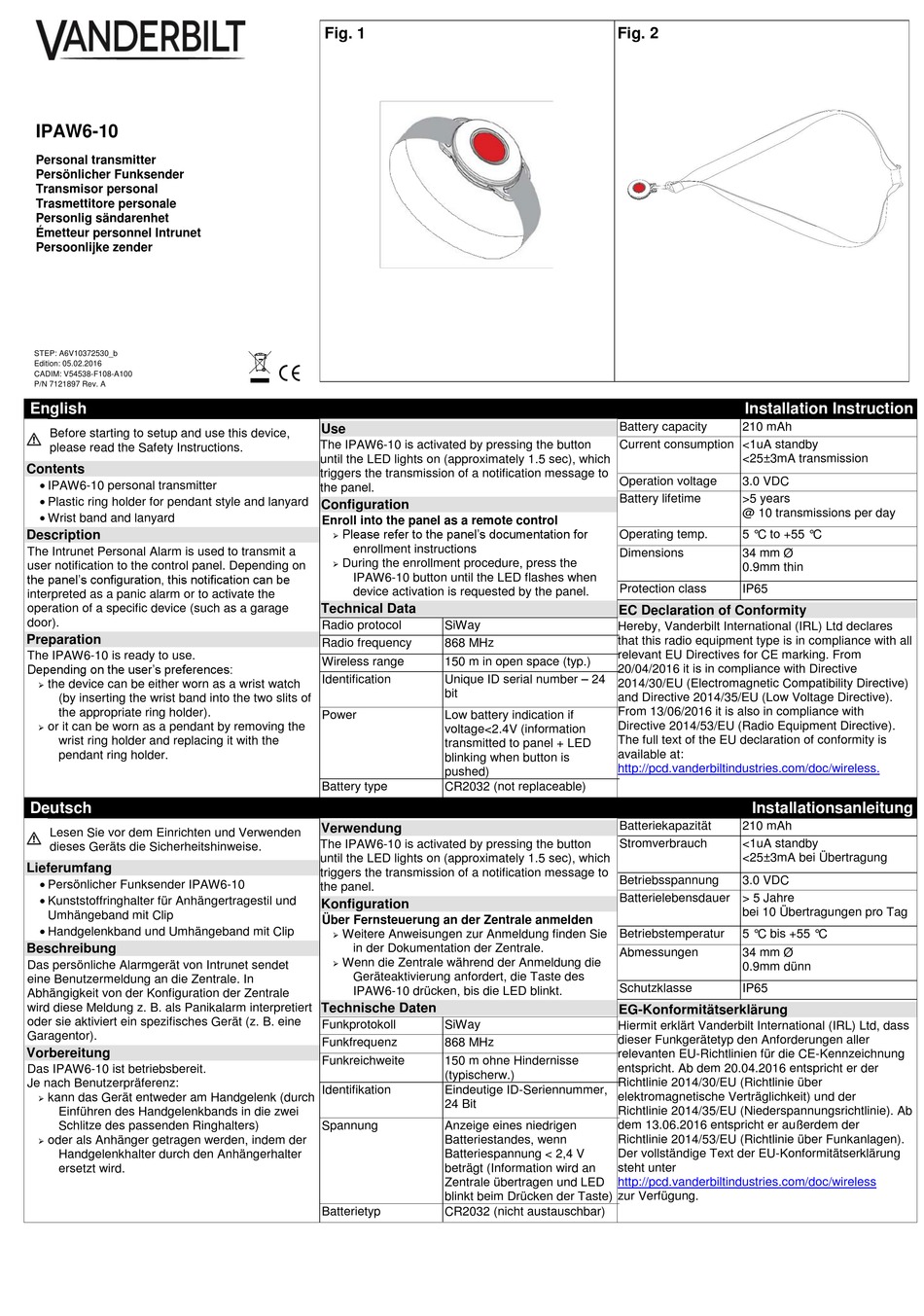

Vanderbilt IPAW6-10 Installationsanleitung

IPAW6-10
Personal transmitter
Persönlicher Funksender
Transmisor personal
Trasmettitore personale
Personlig sändarenhet
Émetteur personnel Intrunet
Persoonlijke zender
STEP: A6V10372530_b
Edition: 05.02.2016
CADIM: V54538-F108-A100
P/N 7121897 Rev. A
English
Before starting to setup and use this device,
please read the Safety Instructions.
Contents
 IPAW6-10 personal transmitter
 Plastic ring holder for pendant style and lanyard
 Wrist band and lanyard
Description
The Intrunet Personal Alarm is used to transmit a
user notification to the control panel. Depending on
the panel's configuration, this notification can be
interpreted as a panic alarm or to activate the
operation of a specific device (such as a garage
door).
Preparation
The IPAW6-10 is ready to use.
Depending on the user's preferences:
the device can be either worn as a wrist watch

(by inserting the wrist band into the two slits of
the appropriate ring holder).
or it can be worn as a pendant by removing the

wrist ring holder and replacing it with the
pendant ring holder.
Deutsch
Lesen Sie vor dem Einrichten und Verwenden
dieses Geräts die Sicherheitshinweise.
Lieferumfang
 Persönlicher Funksender IPAW6-10
 Kunststoffringhalter für Anhängertragestil und
Umhängeband mit Clip
 Handgelenkband und Umhängeband mit Clip
Beschreibung
Das persönliche Alarmgerät von Intrunet sendet
eine Benutzermeldung an die Zentrale. In
Abhängigkeit von der Konfiguration der Zentrale
wird diese Meldung z. B. als Panikalarm interpretiert
oder sie aktiviert ein spezifisches Gerät (z. B. eine
Garagentor).
Vorbereitung
Das IPAW6-10 ist betriebsbereit.
Je nach Benutzerpräferenz:
kann das Gerät entweder am Handgelenk (durch

Einführen des Handgelenkbands in die zwei
Schlitze des passenden Ringhalters)
oder als Anhänger getragen werden, indem der

Handgelenkhalter durch den Anhängerhalter
ersetzt wird.

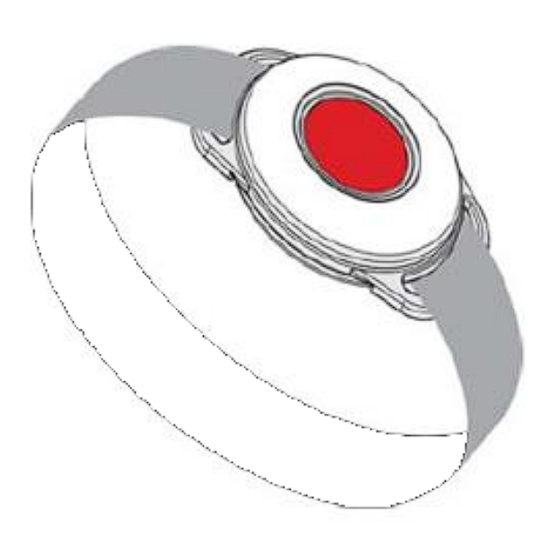

Fig. 1
Use
The IPAW6-10 is activated by pressing the button
until the LED lights on (approximately 1.5 sec), which
triggers the transmission of a notification message to
the panel.
Configuration
Enroll into the panel as a remote control
Please refer to the panel's documentation for

enrollment instructions
During the enrollment procedure, press the

IPAW6-10 button until the LED flashes when
device activation is requested by the panel.
Technical Data
Radio protocol SiWay
Radio frequency 868 MHz
Wireless range 150 m in open space (typ.)
Unique ID serial number – 24
Identification
bit
Power Low battery indication if
voltage<2.4V (information
transmitted to panel + LED
blinking when button is
pushed)
Battery type CR2032 (not replaceable)
Verwendung
The IPAW6-10 is activated by pressing the button
until the LED lights on (approximately 1.5 sec), which
triggers the transmission of a notification message to
the panel.
Konfiguration
Über Fernsteuerung an der Zentrale anmelden
Weitere Anweisungen zur Anmeldung finden Sie

in der Dokumentation der Zentrale.
Wenn die Zentrale während der Anmeldung die

Geräteaktivierung anfordert, die Taste des
IPAW6-10 drücken, bis die LED blinkt.
Technische Daten
Funkprotokoll SiWay
Funkfrequenz 868 MHz
Funkreichweite 150 m ohne Hindernisse
(typischerw.)
Identifikation Eindeutige ID-Seriennummer,
24 Bit
Spannung Anzeige eines niedrigen
Batteriestandes, wenn
Batteriespannung < 2,4 V
beträgt (Information wird an
Zentrale übertragen und LED
blinkt beim Drücken der Taste)
Batterietyp CR2032 (nicht austauschbar)
Fig. 2
Installation Instruction
Battery capacity 210 mAh
Current consumption <1uA standby
<25±3mA transmission
Operation voltage 3.0 VDC
Battery lifetime >5 years
@ 10 transmissions per day
Operating temp. 5 °C to +55 °C
Dimensions 34 mm Ø
0.9mm thin
Protection class IP65
EC Declaration of Conformity
Hereby, Vanderbilt International (IRL) Ltd declares
that this radio equipment type is in compliance with all
relevant EU Directives for CE marking. From
20/04/2016 it is in compliance with Directive
2014/30/EU (Electromagnetic Compatibility Directive)
and Directive 2014/35/EU (Low Voltage Directive).
From 13/06/2016 it is also in compliance with
Directive 2014/53/EU (Radio Equipment Directive).
The full text of the EU declaration of conformity is
available at:
http://pcd.vanderbiltindustries.com/doc/wireless.
Installationsanleitung
Batteriekapazität 210 mAh
Stromverbrauch <1uA standby
<25±3mA bei Übertragung
Betriebsspannung 3.0 VDC
Batterielebensdauer > 5 Jahre
bei 10 Übertragungen pro Tag
Betriebstemperatur 5 °C bis +55 °C
Abmessungen 34 mm Ø
0.9mm dünn
Schutzklasse IP65
EG-Konformitätserklärung
Hiermit erklärt Vanderbilt International (IRL) Ltd, dass
dieser Funkgerätetyp den Anforderungen aller
relevanten EU-Richtlinien für die CE-Kennzeichnung
entspricht. Ab dem 20.04.2016 entspricht er der
Richtlinie 2014/30/EU (Richtlinie über
elektromagnetische Verträglichkeit) und der
Richtlinie 2014/35/EU (Niederspannungsrichtlinie). Ab
dem 13.06.2016 entspricht er außerdem der
Richtlinie 2014/53/EU (Richtlinie über Funkanlagen).
Der vollständige Text der EU-Konformitätserklärung
steht unter
http://pcd.vanderbiltindustries.com/doc/wireless
zur Verfügung.
