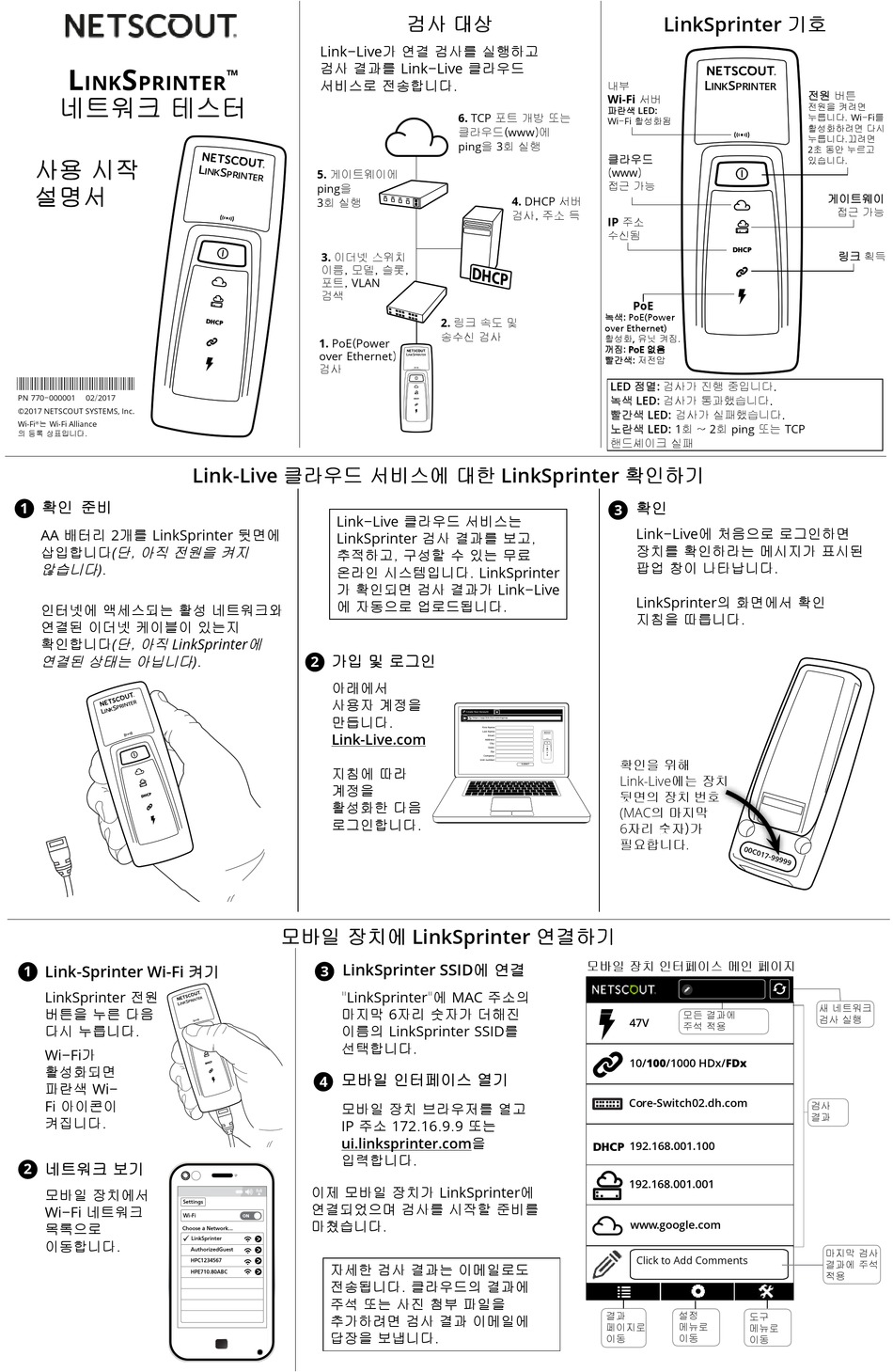

printer
네트워크 테스터
사용 시작
설명서
*770-000001*
PN 770-000001
02/2017
©2017 NETSCOUT SYSTEMS, Inc.
Wi-Fi
는 Wi-Fi Alliance
®
의 등록 상표입니다.
1
확인 준비
AA 배터리 2개를 LinkSprinter 뒷면에
삽입합니다( 단, 아직 전원을 켜지
않습니다 ).
인터넷에 액세스되는 활성 네트워크와
연결된 이더넷 케이블이 있는지
확인합니다( 단, 아직 LinkSprinter 에
연결된 상태는 아닙니다 ).
1
Link-Sprinter Wi-Fi 켜기
LinkSprinter 전원
버튼을 누른 다음
다시 누릅니다.
Wi-Fi가
활성화되면
파란색 Wi-
Fi 아이콘이
켜집니다.
2
네트워크 보기
모바일 장치에서
Settings
Wi-Fi 네트워크
Wi-Fi
목록으로
Choose a Network...
ü
이동합니다.
Link-Live가 연결 검사를 실행하고
검사 결과를 Link-Live 클라우드
™
서비스로 전송합니다.
5. 게이트웨이에
ping을
3회 실행
3. 이더넷 스위치
이름, 모델, 슬롯,
포트, VLAN
검색
1. PoE(Power
over Ethernet)
검사
Link-Live 클라우드 서비스에 대한 LinkSprinter 확인하기
Link-Live 클라우드 서비스는
LinkSprinter 검사 결과를 보고,
추적하고, 구성할 수 있는 무료
온라인 시스템입니다. LinkSprinter
가 확인되면 검사 결과가 Link-Live
에 자동으로 업로드됩니다.
2
가입 및 로그인
아래에서
사용자 계정을
만듭니다.
Link-Live.com
지침에 따라
계정을
활성화한 다음
로그인합니다.
모바일 장치에 LinkSprinter 연결하기
LinkSprinter SSID에 연결
3
"LinkSprinter"에 MAC 주소의
마지막 6자리 숫자가 더해진
이름의 LinkSprinter SSID를
선택합니다.
4
모바일 인터페이스 열기
모바일 장치 브라우저를 열고
IP 주소 172.16.9.9 또는
ui.linksprinter.com을
입력합니다.
이제 모바일 장치가 LinkSprinter에
연결되었으며 검사를 시작할 준비를
ON
마쳤습니다.
LinkSprinter
AuthorizedGuest
HPC1234567
자세한 검사 결과는 이메일로도
HPE710.80ABC
전송됩니다. 클라우드의 결과에
주석 또는 사진 첨부 파일을
추가하려면 검사 결과 이메일에
답장을 보냅니다.
검사 대상
6. TCP 포트 개방 또는
클라우드(www)에
ping을 3회 실행
4. DHCP 서버
검사, 주소 득
2. 링크 속도 및
송수신 검사
L
INK
S
PRINTER
Create Your Account
https://app.link-live.com/signup
First Name:
Last Name:
L
S
INK
PRINTER
Email:
Address:
City:
State:
Zip:
Company:
Unit number:
SUBMIT
LinkSprinter 기호
L
S
INK
PRINTER
내부
Wi-Fi 서버
파란색 LED:
Wi-Fi 활성화됨
클라우드
(www)
접근 가능
IP 주소
수신됨
PoE
녹색: PoE(Power
over Ethernet)
활성화, 유닛 켜짐.
꺼짐: PoE 없음
빨간색: 저전압
LED 점멸: 검사가 진행 중입니다.
녹색 LED: 검사가 통과했습니다.
빨간색 LED: 검사가 실패했습니다.
노란색 LED: 1회 ~ 2회 ping 또는 TCP
핸드셰이크 실패
3
확인
Link-Live에 처음으로 로그인하면
장치를 확인하라는 메시지가 표시된
팝업 창이 나타납니다.
LinkSprinter의 화면에서 확인
지침을 따릅니다.
확인을 위해
Link-Live에는 장치
뒷면의 장치 번호
(MAC의 마지막
6자리 숫자)가
필요합니다.
모바일 장치 인터페이스 메인 페이지
모든 결과에
47V
주석 적용
10/100/1000 HDx/FDx
Core-Switch02.dh.com
192.168.001.100
192.168.001.001
www.google.com
Click to Add Comments
결과
설정
도구
페이지로
메뉴로
메뉴로
이동
이동
이동
전원 버튼
전원을 켜려면
누릅니다. Wi-Fi를
활성화하려면 다시
누릅니다.끄려면
2초 동안 누르고
있습니다.
게이트웨이
접근 가능
링크 획득
새 네트워크
검사 실행
검사
결과
마지막 검사
결과에 주석
적용
