Opitec 107.953 Bauanleitung
Solarbetriebener windgenerator
Quicklinks
STÜCKLISTE
Sperrholz
Hartpapierrohr
Holzleiste
Solarmotor
Solarzelle
Propellerset
Schaltdraht
D107953#2
107.953

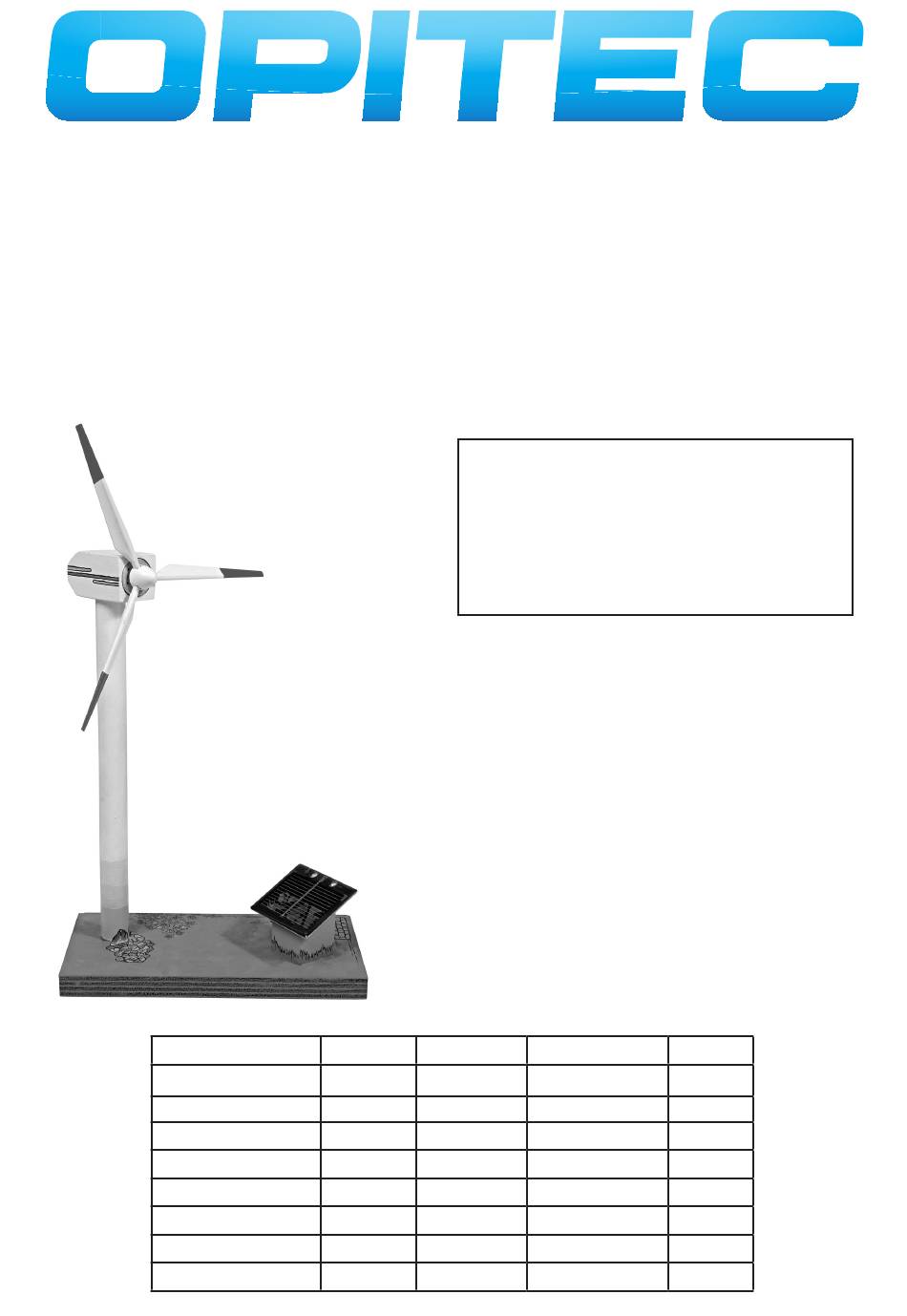

S o l a r b e t r i e b e n e r
W i n d g e n e r a t o r
Stückzahl Maße( mm)
1
1
1
1
1
1
2
Bei den OPITEC Werkpackungen handelt es sich nach
Fertigstellung nicht um Artikel mit Spielzeugcharakter
allgemein handelsüblicher Art, sondern um Lehr- und
Lernmittel als Unterstützung der pädagogischen Arbeit.
Dieser Bausatz darf von Kindern und Jugendlichen nur
unter Anleitung und Aufsicht von sachkundigen Erwach-
senen gebaut und betrieben werden. Für Kinder unter
36 Monaten nicht geeignet. Erstickungsgefahr!
Benötigtes Werkzeug:
Bleistift,Lineal
Alleskleber, Holzleim
Klebefilm
Seitenschneider, Kombizange
Ständerbohrmaschine
Maschinenschraubstock
Schutzbacken
Holzbohrer: Ø 5 mm
Forstnerbohrer: Ø 20 mm, Ø 25 mm
Schmirgelpapier
Feinsäge, Pucksäge
Feile
Stechbeitel 5/6 mm
Bezeichnung
15x100x200
Grundplatte
Ø19,5 x300
Mast
30x30x150 Solarhaus, Gondel
Ø24
RF 300
1V, 250mA
Ø 210
Rotor
500
Hinweis
Teile-Nr.
1
2
3/4
5
6
7
8
1
Verwandte Anleitungen für Opitec 107.953
Inhaltszusammenfassung für Opitec 107.953
- Seite 1 S o l a r b e t r i e b e n e r W i n d g e n e r a t o r Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstützung der pädagogischen Arbeit.
- Seite 2 BAUANLEITUNG 1. Die Maße nach Vorlage auf die Sperrholzplatte (1) übertragen. Löcher Ø 20 mm und Ø 5 mm bohren. Sicherheitsvorschriften beim Bohren beachten! 2. Auf der Rückseite der Grundplatte die Bohrungen durch einen kleinen Kanal ca. 5 mm breit und 3 mm tief (gestrichelt gezeichnet) verbinden, so dass später die Kabel darin verlegt werden können.
- Seite 3 BAUANLEITUNG 5. Die Maße der Gondel (4) nach Vorlage auf das Reststück der Holzleiste (3) übertragen. Gondel absägen und Boh- rungen Ø 20 und Ø 25 mm mit einem Forstnerbohrer bohren. Schräge an der Hinterkante mit der Säge grob absägen und mit einer Feile sauber angleichen. 6.
- Seite 4 BAUANLEITUNG 9. Das Kabel von unten durch die 20mm-Bohrung der Gondel nach vorne durch die 25mm-Bohrung fädeln. Leim in die 20mm-Bohrung geben und Gondel auf den Mast leimen. Gondel senkrecht zum Mast ausrichten. 10. Überstehende Kabel bei der Gondel und dem Solarhaus auf ca. 50 mm kürzen. Alle Enden ca. 10 mm abisolieren. 11.
- Seite 5 BAUANLEITUNG 13. Montage des Rotors nach den Abbildungen vornehmen Zuerst die Überreste vom Spritzguß mit einem Bastelmesser entfernen. Anschließend die Rotorblätter von hinten in die Nabe stecken. Abschließend die Abdeckung von vorne auf die Nabe stecken. 14. Funktionskontrolle: Rotor auf die Motorachse stecken und Solarzelle mit ausreichend Sonnenlicht oder einer 60W-Glühlampe bestrahlen.
- Seite 6 BAUANLEITUNG 17. Rotor auf die Motorwelle stecken. Das Modell ist fertig. Die farbige Gestaltung ist jedem freigestellt. Unsere Abbildung zeigt eine Gestaltungsmöglichkeit. D107953#1...
