Niko 10-490-01 Montageanleitung

10-490-01
Lees de volledige handleiding vóór installatie en ingebruikname.
1. PRODUCTBESCHRIJVING
De externe opbouwcamera 10-490-01 uit het gamma Toegangscontrole Standaard maakt altijd deel uit van een systeem met één of meerdere
videobinnenposten en een voeding uit het gamma Niko Toegangscontrole Standaard.
Je kunt de externe opbouwcamera in het systeem integreren als alleenstaand toestel of in combinatie met een audiobuitenpost. Met een videoswitcher
kan het systeem ook uitgebreid worden naar meerdere camera's.
Meer informatie over de integratie van het product in een volledig systeem, vind je terug in de technische catalogus.
Meer informatie over het oproepen van de videobeelden van de externe opbouwcamera in een systeem vind je terug in de handleiding van de videobin-
nenpost.
De externe opbouwcamera 10-490-01 is voorzien van:
• een instelbare focuslens;
• IR-leds voor een betere zichtbaarheid 's nachts.
2. ONDERDELEN
Basisonderdelen
Het pakket van de externe opbouwcamera bevat de volgende onderdelen:
• Draaibare en instelbare camera;
• Afschermkap;
• Twee inbussleutels.
➍
➌
➎
➏

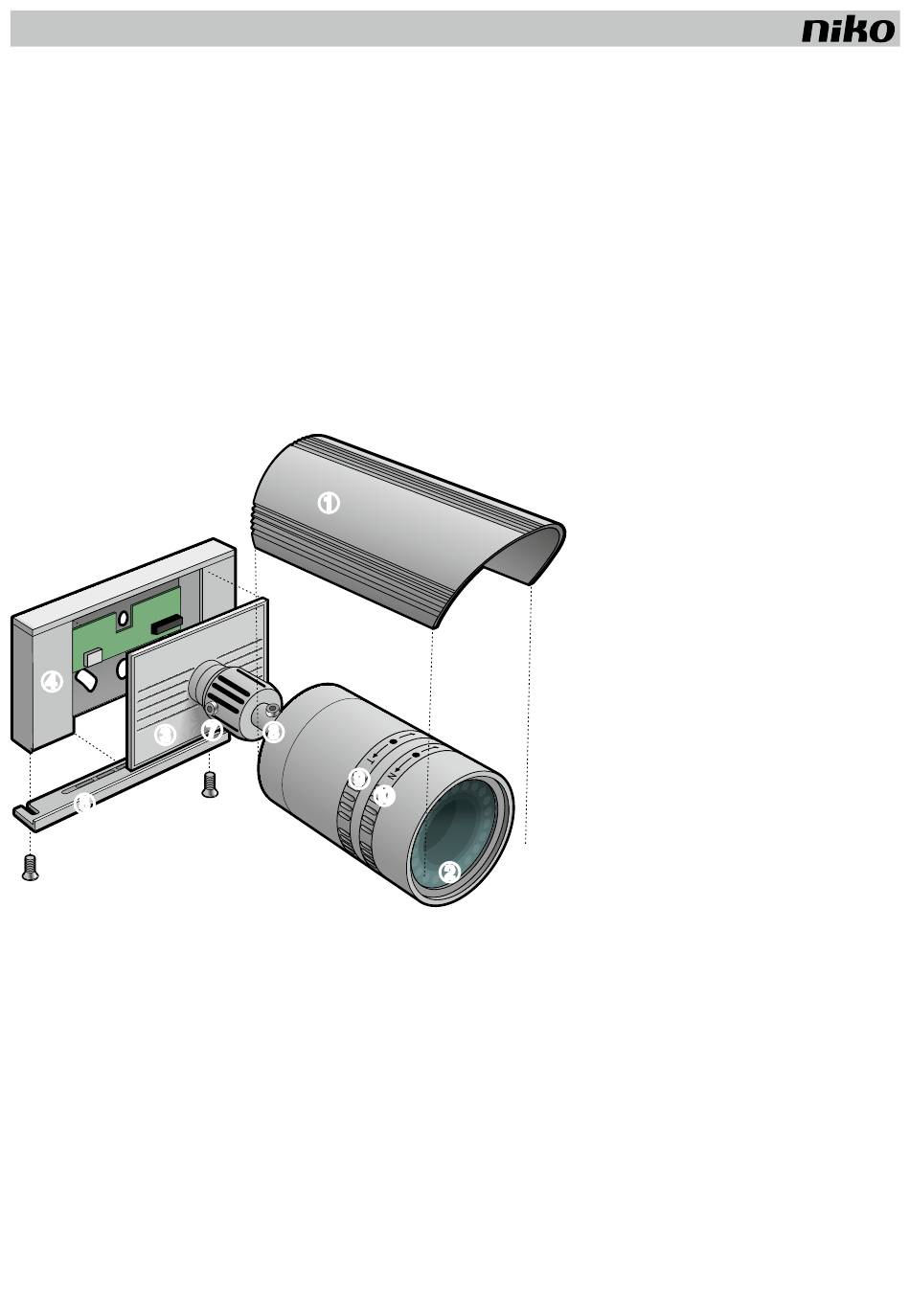

fig.1
Bijkomende benodigdheden
De externe opbouwcamera 10-490-01 moet 6-draads bekabeld worden.
Gebruik een getwiste kabel om een optimale kwaliteit van het videobeeld te behouden.
Let daarnaast op de diameter van de aders in de kabel want deze bepaalt de maximum afstand die behaald kan worden tussen de voeding en de
videobinnenpost.
Niko raadt aan om de volgende kabels te gebruiken voor de installatie van de externe opbouwcamera 10-490-01:
• JYSTY (-F2) min. 3x2x0,8mm (max. afstand 200 m);
• TVVF (-F2) min. 3x2x0,8mm (max. afstand 200m);
• TPVF min. 3x2x0,6mm (max. afstand 100m);
• UTP/FTP/STP 4x2x0,5mm (max. afstand 70m).
NL
➊
➐
➑
➒
➓
➏
➊
Afschermkap
➋
IR-leds
➌
Voorpaneel
➍
Achterpaneel
➎
Afdekplaatje
➏
Schroeven om de camera te openen
➐ ➑
en Schroeven om de richting van de camera te regelen
➒
Ring om de zoomfunctie te regelen
➓
Ring om het camerabeeld scherp te stellen
➋
1
