Artecta Vigo Drive 16 Handbuch
Verwandte Anleitungen für Artecta Vigo Drive 16
Inhaltszusammenfassung für Artecta Vigo Drive 16
- Seite 1 HANDBUCH DEUTSCH Vigo Drive 16 Bestellnummer: A9915000 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Vigo Drive 16 Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Netzanschlüsse ................................4 Rückgabe ..................................5 Reklamationen ................................5 Beschreibung des Produkts ............................. 6 Optionale Scheinwerfer ............................... 6 Übersicht ..................................7 Seitenansicht.................................. 7 Installation ................................... 8 Setup und Betrieb ................................ -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Artecta Vigo Drive 16 ● Verbindungen für Verlängerungskabel ● Volex IEC-Netzkabel (1,5 m) ●... - Seite 4 Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. ● Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Artecta-Händler. Bestellnummer: A9915000...
-
Seite 5: Bestimmungsgemäßer Gebrauch
Vigo Drive 16 ● Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern installiert werden. Lassen Sie das angeschaltete Gerät niemals unbeaufsichtigt. ● Versuchen Sie unter keinen Umständen, den Temperaturschalter oder die Sicherungen zu überbrücken. -
Seite 6: Rückgabe
Vigo Drive 16 Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. -
Seite 7: Beschreibung Des Produkts
Vigo Drive 16 Beschreibung des Produkts Funktionen Der Vigo Drive 16 versorgt Geräte mit einem RJ45-Anschluss mit Strom. ● Eingangsspannung: 100-240 V, 50/60 Hz ● Ausgabe: 48 V DC, 350 mA ● Ausgänge: 16 Fixture-Leitungen, jeweils 36 x 1 W (RJ45 Anschlüsse) ●... -
Seite 8: Übersicht

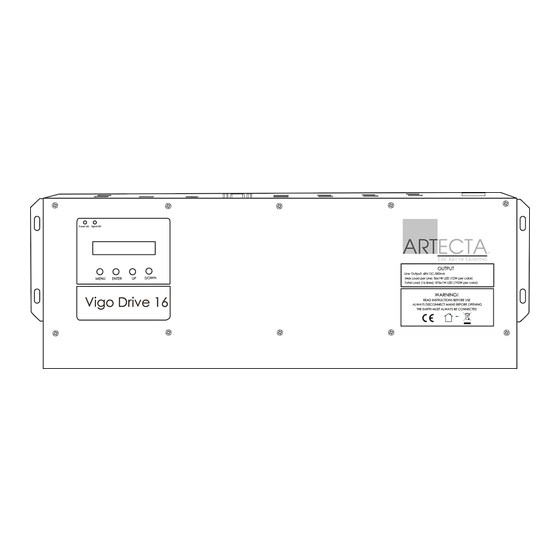

Vigo Drive 16 Übersicht Abb. 01 01) LCD-Display Seitenansicht Abb. 02 02) Volex IEC-Anschluss 03) Erdungsschraube 04) LINE-Ausgang 1-16 (RJ45) 05) RS-232-Anschluss 06) DMX-Eingang (RJ45) 07) DMX-Ausgang (RJ45) Bestellnummer: A9915000... -
Seite 9: Installation
Vigo Drive 16 Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Vigo Drive 16. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 10: Anschlüsse
Vigo Drive 16 Anschlüsse Dieses Gerät kann im selbstständigen Modus betrieben oder mit einem DMX-Controller angesteuert werden. Verbinden Sie den Treiber mit dem mitgelieferten DMX-RJ45-Kabel mit einem DMX-Controller. Schließen Sie die Fixtures wie in Abb. 06 mit RJ45-Kabeln an den Vigo Drive an. -
Seite 11: Steuereinheit
Vigo Drive 16 Steuereinheit A. LCD-Display B. MENU-Taste C. ENTER-Taste D. UP-Taste E. DOWN-Taste Abb. 07 Bestellnummer: A9915000... -
Seite 12: Menü-Übersicht
Vigo Drive 16 Menü-Übersicht Hinweis: Wenn Sie MENU drücken, gelangen Sie immer zum vorhergehenden Schritt zurück. Bestellnummer: A9915000... -
Seite 13: Automatische Wiedergabe
Vigo Drive 16 1. Automatische Wiedergabe In diesem Menü können Sie ein voreingestelltes Programm auswählen. 01) Drücken Sie MENU oder UP/DOWN, bis „Play Auto“ auf dem Display angezeigt wird. 02) Drücken Sie ENTER, um das Menü zu öffnen. 03) Wählen Sie mit UP/DOWN den gewünschten Modus aus (RGB 1-RGB10, RGBL1-RGBL10). -
Seite 14: Geplantes Programm Wiedergeben
04) Wenn Sie MENU oder ENTER drücken, kehren Sie zum Hauptmenü zurück. 6. Personality In diesem Menü können Sie die DMX- Konfiguration Ihres Vigo Drive 16 auswählen. 01) Drücken Sie MENU oder UP/DOWN, bis „Personality“ auf dem Display angezeigt wird. -
Seite 15: Bearbeiten Von Benutzerdefinierten Programmen
08) Wenn Sie MENU drücken, kehren Sie zum letzten Schritt im Menü zurück. 8. Einstellungen In diesem Menü können Sie verschiedene Funktionen Ihres Vigo Drive 16 einstellen. 01) Drücken Sie MENU oder UP/DOWN, bis „Settings“ auf dem Display angezeigt wird. - Seite 16 Vigo Drive 16 07) Wenn Sie MENU drücken, kehren Sie zum letzten Schritt im Menü zurück. PASSWORD: Mit dieser Funktion können Sie das Passwort aktivieren. Wenn Sie ON auswählen, wird der Passwortschutz aktiviert, wenn 30 Sekunden lang keine Handlungen unternommen werden. Das Passwort lautet (UP) (DOWN) (UP) (DOWN).
-
Seite 17: Bedienung
Vigo Drive 16 9. Bedienung In diesem Menü können Sie den Betriebsmodus Ihres Vigo Drive 16 einstellen. 01) Drücken Sie MENU oder UP/DOWN, bis „Operation“ auf dem Display angezeigt wird. 02) Drücken Sie ENTER, um das Menü zu öffnen. 03) Scrollen Sie mit UP/DOWN durch das Untermenü, um den gewünschten Modus auszuwählen. -
Seite 18: Dmx-Kanäle
Vigo Drive 16 DMX-Kanäle 9 Kanäle (EFFECT) Kanal 1 – Rot (Dimmer muss geöffnet sein 0-255 Schrittweise Roteinstellung von 0 – 100% (oder STEPTIME, wenn CUS.01-CUS.10 aktiviert ist) Kanal 2 – Grün (Dimmer muss geöffnet sein 0-255 Schrittweise Grüneinstellung von 0 – 100% (oder FADETIME, wenn CUS.01-CUS.10 aktiviert ist) Kanal 3 –... -
Seite 19: Kanäle (Rgb)
Vigo Drive 16 131-140 Custom 2 141-150 Custom 3 151-160 Custom 4 161-170 Custom 5 171-180 Custom 6 181-190 Custom 7 191-200 Custom 8 201-210 Custom 9 211-220 Custom 10 221-255 Keine Funktion Kanal 8 – Auto-Geschwindigkeit (Dimmer muss geöffnet sein... -
Seite 20: Kanäle (Rgb+ Dms)
Vigo Drive 16 Kanal 3 – Blau (Dimmer muss geöffnet sein 0-255 Schrittweise Blaueinstellung von 0 – 100% Kanal 4 – Lichtintensität 0-255 Von Schwarz bis maximale Helligkeit 6 Kanäle (RGB+ DMS) Kanal 1 – Rot (Dimmer muss geöffnet sein 0-255 Schrittweise Roteinstellung von 0 –... -
Seite 21: Kanäle (Rgb+ Line + Dms)
Vigo Drive 16 Kanal 9 - Leitung 3 Blau 0-255 Schrittweise Blaueinstellung von 0 – 100% Kanal 40 – Leitung 14 Rot 0-255 Schrittweise Roteinstellung von 0 – 100% Kanal 41 - Leitung 14 Grün 0-255 Schrittweise Grüneinstellung von 0 –... - Seite 22 Vigo Drive 16 Kanal 6 – Leitung 2 Blau (Dimmer muss geöffnet sein 0-255 Schrittweise Blaueinstellung von 0 – 100% Kanal 7 – Leitung 3 Rot (Dimmer muss geöffnet sein 0-255 Schrittweise Roteinstellung von 0 – 100% Kanal 8 – Leitung 3 Grün (Dimmer muss geöffnet sein 0-255 Schrittweise Grüneinstellung von 0 –...
-
Seite 23: Kanal (Solid)
Vigo Drive 16 Kanal 50 – Alle Leitungen Makro (Dimmer muss geöffnet sein 0-255 Farbmakros Kanal 51 – Alle Leitungen Stroboskop (Dimmer muss geöffnet sein 0-255 Von langsam nach schnell (0-20Hz) 1 Kanal (Solid) Kanal 1 – RGB und Master... -
Seite 24: Wartung
03) Das Netzkabel muss unbeschädigt sein und darf keine Anzeichen von Materialermüdung aufweisen. Der Vigo Drive 16 ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Tauchen Sie das Gerät niemals in eine Flüssigkeit. -
Seite 25: Fehlersuche
02) Geben Sie den Vigo Drive 16 an Ihren Artecta-Händler zurück. 03) Eine Fixture reagiert nicht auf den Vigo Drive 16: Versichern Sie sich, dass alle Anschlüsse korrekt vorgenommen wurden. 04) Wenn alle erwähnten Bestandteile in einem ordnungsgemäßen Zustand zu sein scheinen, verbinden Sie das Gerät wieder mit dem Netz. -
Seite 26: Technische Daten
Vigo Drive 16 Technische Daten Modell: Artecta Vigo Drive 16 Eingangsspannung: 100-240 V, 50/60 Hz Ausgabe: 48 V DC, 350 mA Abmessungen: 544 x 110 x 175 mm (LxBxH) Gewicht: 5,5 kg Funktionen Ausgänge: 16 Fixture-Leitungen, jeweils 36 x 1 W (RJ45 Anschlüsse) -
Seite 27: Abmessungen
Vigo Drive 16 Abmessungen Bestellnummer: A9915000... - Seite 28 Vigo Drive 16 Bestellnummer: A9915000...
- Seite 29 Vigo Drive 16 Bestellnummer: A9915000...
- Seite 30 ©2019 Artecta...
