Whispbar K585W Fitting Kit Montageanleitung
Basisträgersystem
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
EN
Fitting Instructions for Basic Carrier
D
Montageanleitung für Basisträgersystem
ES
Instrucciones de montaje para el sistema
de transporte
F
Instructions de montage pour Basic Carrier
NO
Monteringsanvisning for takstativ
PT
Instruções de Montagem para sistema de
transporte.
RU
Установочные Инструкции для
Поперечных Балок

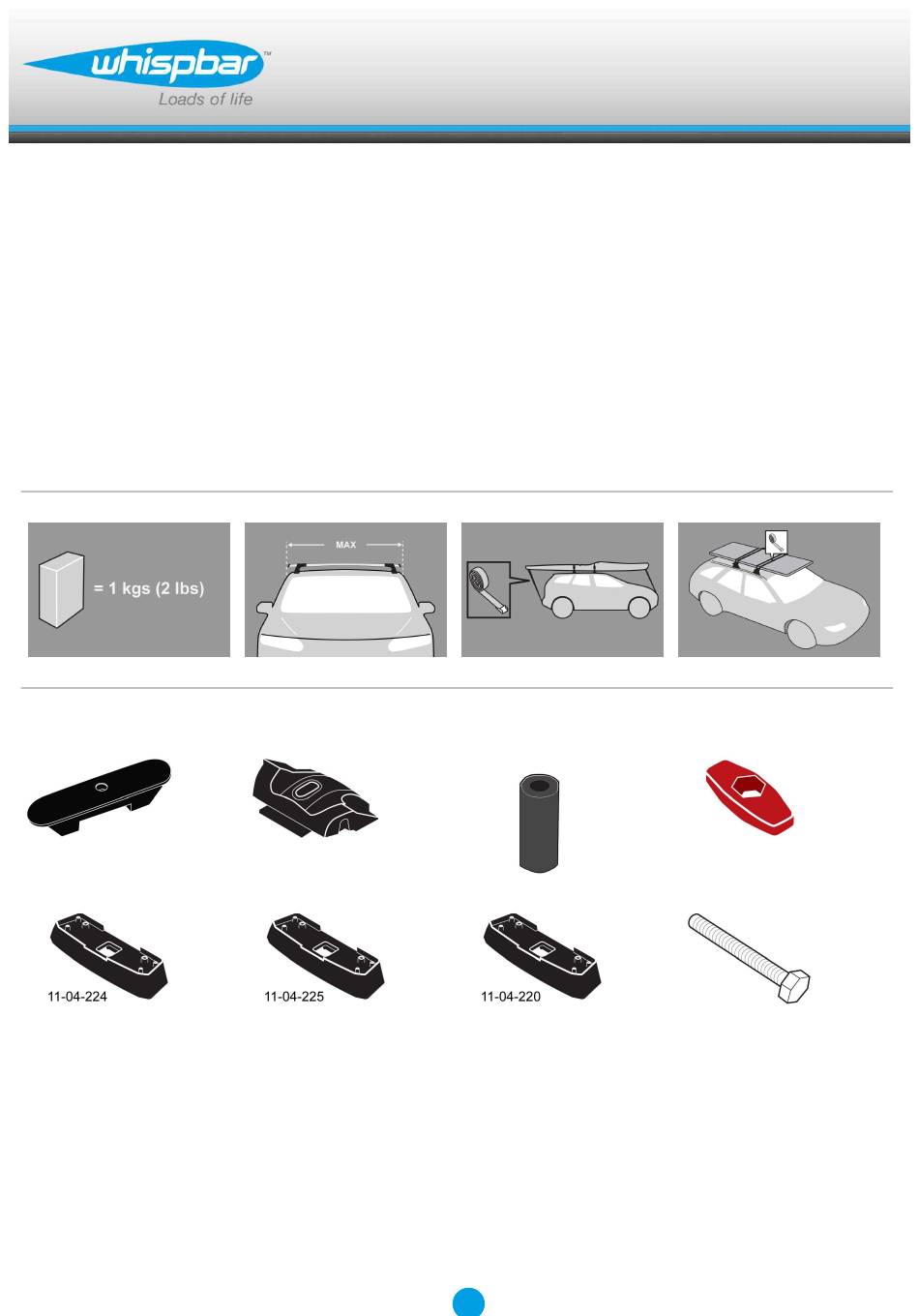

Revision No: 7G
x 4
x 1
x 4
x 1
1
Fitting Kit
x 4
x 2
K585W
x 4
x 4
Inhaltsverzeichnis
Verwandte Anleitungen für Whispbar K585W Fitting Kit
Inhaltszusammenfassung für Whispbar K585W Fitting Kit
- Seite 1 K585W Fitting Kit Fitting Instructions for Basic Carrier Montageanleitung für Basisträgersystem Instrucciones de montaje para el sistema de transporte Instructions de montage pour Basic Carrier Monteringsanvisning for takstativ Instruções de Montagem para sistema de transporte. Установочные Инструкции для Поперечных Балок Revision No: 7G...
- Seite 13 Fitting Kit K585W Erstinstallation Komponenten aus der Verpackung nehmen und überprüfen. Setzen Sie sich mit Ihrem Händler in Verbindung, sollten Teile fehlen oder beschädigt sein! Dieses Kit ist für die Typen A, B, C und D. Dargestellt ist der Querträger des Typs A. Die Anweisungen gelten aber auch für die Typen B, C und D! Abdeckungen mit Schlüsseln abnehmen.
- Seite 14 Fitting Kit K585W Innensechskantschlüssel benutzen und Stellschraube mit 10 Umdrehungen lösen. Befestigungsschraube eindrücken und Querträgerschenkel ausziehen. Siehe Anweisungen für das Einstellen der Querträger! Sicherstellen, dass beide Enden der Querträger gleich lang eingestellt sind (Maß 'x', s. Abb.). Beide Stangen auf Länge einstellen. (siehe Rückseite dieser Anleitung) Finden Sie Informationen speziell für Ihr Fahrzeug im der Vorderteil Teil dieser...
- Seite 15 Fitting Kit K585W Stellschraube mit 5 Nm / 3.7 ft lb anziehen. Klemmblock nach hinten drücken und so entfernen. Innenblock aus dem Montage-Kit in den Fuß einsetzen. Montage bei allen Beinen wiederholen.
- Seite 16 Fitting Kit K585W Die Teilenummer finden Sie auf der Unterseite des Pads. Es ist wichtig, die pad an der richtigen Position am Fahrzeug anzubringen. Buchstaben beziehen sich auf die Pad- Teilenummern und Position. Pad-Teilenummer: A = 11-04-220 B = 11-04-224 C = 11-04-225 Gummidichtung aus dem Montagekit auf das Fußteil stecken.
- Seite 17 Fitting Kit K585W Befestigung Abdeckungen der Befestigungspunkte am Fahrzeug entfernen. Bewahren Sie die Teile an einem sicheren Platz auf. Entfernen Sie die Schrauben aus den Festpunkten in der Karosserie. Entfernen Sie die Gummiunterlegscheibe von der Schraube und setzen Sie sie auf den Fixierungspunkt.
- Seite 18 Fitting Kit K585W Wie abgebildet montieren. Stellen Sie sicher, dass die Gummimanschette so weit wie möglich auf der Schraube montiert ist. Querträgerfuß über Fixpunktmontage platzieren Stellen Sie sicher, dass die Schraube mit der Gummiunterlegscheibe in das Gewinde des Fixierungspunktes eingreift. Flügelmutter festziehen.
- Seite 19 Fitting Kit K585W Vergewissern Sie sich, dass sich der Plastikknopf in der gezeigten Position befindet, nachdem er ganz angezogen wurde. Dies an allen vier Punkten wiederholen. Überprüfen ob die Querträger sicher am Fahrzeug befestigt sind. Abdeckungen aufsetzen und mit Schlüsseln verschließen (s. Abb.). ACHTUNG! Schrauben regelmäßig auf festen Sitz prüfen!
-
Seite 20: Sicherheitshinweise & Tipps
Fitting Kit K585W Sicherheitshinweise & Tipps Dach sowie alle Trägerflächen, die mit dem Dach Kontakt haben reinigen. Träger anhand der Montageanleitung montieren. Alle Schritte unbedingt in der richtigen Reihenfolge ausführen! Wenn in der Anleitung nicht anders angegeben, Querträger im Abstand von min. - Seite 21 Träger stets sauber halten (nicht ölen oder fetten)! Mit montierten Dachträgern nicht in Waschanlagen einfahren. Schlösser und Stellschrauben regelmäßig schmieren. Dachgepäckträger bei Nichtgebrauch abmontieren. Alle losen Teile sicher aufbewahren! Hersteller: Yakima Australia Pty Ltd 17 Hinkler Court Brendale QLD 4500 AUSTRALIEN www.whispbar.eu...
- Seite 69 Garantiefall eintritt und die Garantie in Anspruch genommen wird. V. Kontaktaufnahme mit Whispbar Bei allen speziellen Fragen zur Garantie von Whispbar setzen Sie sich bitte mit dem nächsten Whispbar-Händler oder mit dem Händler in Verbindung, bei dem das Produkt gekauft wurde. Informationen über entsprechende Händler finden Sie auf www.whispbar.eu...
