Inhaltszusammenfassung für TCS ASI12000-0000

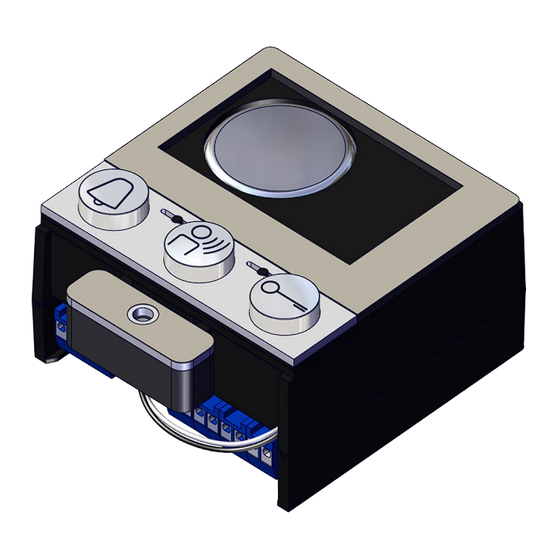

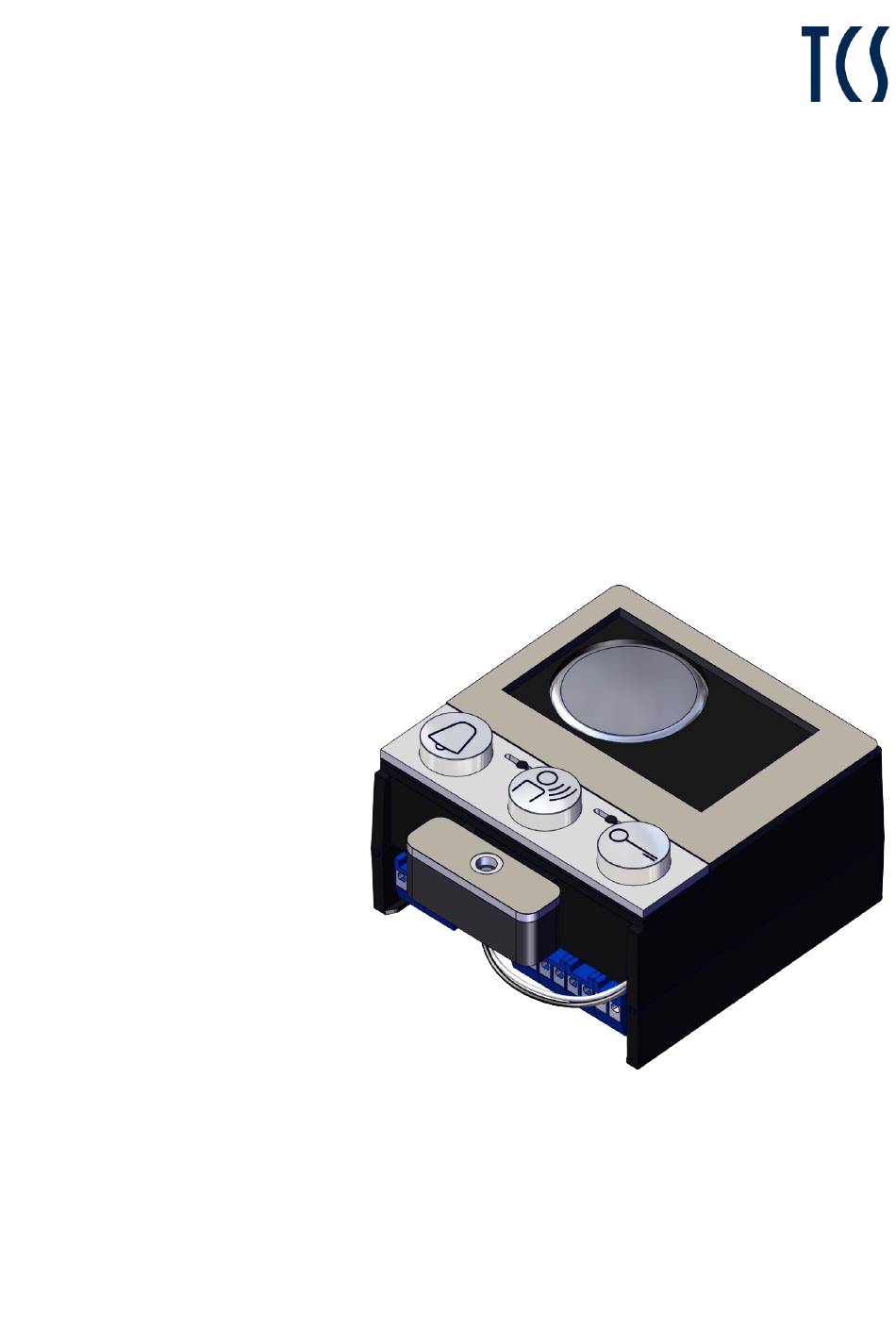

- Seite 1 Produktinformation Einbau-Türlautsprecher ASI12000-0000...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Lieferumfang ........................3 Einleitung ........................3 Hinweise zur Produktinformation ..........................3 Verwendete Symbole für Warnhinweise ........................3 Weitere verwendete Symbole und Kennzeichnungen ....................3 Sicherheitshinweise....................... 4 Blitzschutzmaßnahmen ..............................4 Produktbeschreibung ..................... 5 Bestimmungsgemäßer Gebrauch ..........................5 Kurzbeschreibung ................................. 5 Geräteübersicht ................................ -
Seite 3: Lieferumfang
Lieferumfang 1 x Einbau-Türlautsprecher ASI12000-0000 1 x Anschlussklemme 4-polig 1 x Anschlussklemme 8-polig 1 x LED-Piktogramm-Anzeige 1 x Distanzplatte 1 mm 1 x Distanzplatte 2 mm 1 x Vertriebszeichnung Produktinformation Einleitung Hinweise zur Produktinformation Die Produktinformation richtet sich ausschließlich an Elektrofachkräfte. -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Montage, Installation, Inbetriebnahme und Reparaturen elektrischer Geräte dürfen nur durch eine Elektrofachkraft ausgeführt werden. Halten Sie die geltenden Normen und Vorschriften für die Anlageninstallation ein. WARNUNG! Lebensgefahr durch elektrischen Schlag. Beachten Sie bei Arbeiten an Anlagen mit Netzanschluss 230 V Wechselspannung die Sicherheitsforderungen nach DIN VDE 0100. -
Seite 5: Produktbeschreibung
Produktbeschreibung Bestimmungsgemäßer Gebrauch Der ASI12000-0000 ist ein Einbau-Türlautsprecher zum sprachgesteuerten Freisprechen (Standard). Er ist für den Einbau in Briefkastensysteme oder hinter bauseitigen Frontblenden vorgesehen. Er ist für den Einsatz im Innenbereich und im geschützten Außenbereich geeignet. Der Einbau-Türlautsprecher ist kombinierbar mit bis zu 6 Einbau-Klingeltastenerweiterungen (ASI21000-0000 mit maximal je 32 Klingel- tasten) für Türsprechanlagen bis zu 208 Klingeltasten/Wohneinheiten. -
Seite 6: Geräteübersicht
Geräteübersicht Abb. 1: Geräteübersicht Lautstärkeregler Quittungstöne Mikrofon (absetzbar) Befestigungsschraube Oberschale LED-Piktogramm-Anzeige Rufen Anschluss ASI21000-Expander Distanzplatten Anschluss TCS:BUS Moosgummi selbstklebend Anschluss TCSK Terminal Lautsprecher Anschluss Klingeltaster EEPROM LED-Piktogramm-Anzeige Türöffnen Lautstärkeregler Sprechen LED-Piktogramm-Anzeige Sprechen Typenschild Anzeige- und Bedienelemente Symbol Bezeichnung Funktion • AN: Türbereitschaft, durch Drücken der Klingeltaste wurde Anzeige Rufen (LED rot) ein Türruf gesendet. -
Seite 7: Technische Daten
Technische Daten Versorgungsspannung +24 V ± 8 % (Versorgungs- und Steuergerät) Eingangsstrom in Ruhe 3-Drahtbetrieb: I(a) = 0,2 mA, I(P) = 3,0 mA maximaler Eingangsstrom I(Pmax) = 24,3 mA Schutzart IP24 zulässige Umgebungstemperatur -25 °C... +55 °C (nach DIN EN 50486) Gehäuse Kunststoff schwarz Abmaße (in mm) - Seite 8 Die frontbündige Positionierung hinter unterschiedlichen Frontplattenstärken (1-4 mm) erfolgt durch die variable Stapelung der zwei Distanzplatten (1 + 2 mm). Abb. 3: Übersicht Anordnung der Distanzplatten 1 und 2 mm Montage ohne LED-Piktogramm-Anzeige Die Montage des Einbau-Türlautsprechers kann auch ohne die Verwendung der LED-Piktogramm- Anzeige erfolgen.
-
Seite 9: Installation
Installation Anschlussleitungen Zulässiger Querschnitt (Durchmesser): 0,08 … 0,8 mm (Ø 0,3 … 1,0 mm) Max. Anzahl Drähte pro Klemmenkontakt: 2 x 0,8 mm oder 3 x 0,6 mm Schließen Sie weitere Adern mit Hilfsklemmen an. Verwenden Sie nur Anschlussleitungen aus gleichem Material und mit gleichem Durchmesser in einem Klemmenkontakt. -
Seite 10: Schaltungsbeispiel 3-Drahtbetrieb
Schaltungsbeispiel 3-Drahtbetrieb Abb. 8: Schaltung 3-Drahtbetrieb Weitere Informationen finden Sie im TCS Systemhandbuch. Dieses steht im Downloadbereich unter www.tcsag.de zur Verfügung. Die max. Anzahl der Innenstationen ist abhängig von deren Typ (vgl. Produktinformation der Innenstati- on). Bei Verwendung eines FAA1100 die Türöffnerzeit des Versorgungs- und Steuergerätes auf... -
Seite 11: Inbetriebnahme
Inbetriebnahme • Installieren Sie die Geräte der Anlage im spannungslosen Zustand vollständig. • Prüfen Sie die a-, b- und P-Ader gegeneinander auf Kurzschluss. • Schalten Sie die Netzspannung ein. Einstellungen Entfernen und Einfügen von ASI21000 in einer Anlage Nur die letzte Klingeltastenerweiterung ASI21000 am Ende eines Stranges darf entfernt oder hinzugefügt werden! Anderenfalls kommt es zur Verschiebung der Datensätze. -
Seite 12: Klingeltasten Programmieren
Voraussetzungen für die Programmierung: ► Stellen Sie sicher, dass der Zugang zur Innenstation gewährleistet ist. ► Prüfen Sie, ob die Innenstation am TCS:BUS angeschlossen ist. ► Schalten Sie die Netzspannung ein. Die Betriebs-LED am Versorgungs- und Steuergerät leuchtet. ► Prüfen Sie, ob eine Programmiersperre gesetzt ist. - Seite 13 1 Steuer- und Versorgungsgerät: Programmiermodus der Anlage einschalten ASI12000 Drücken Sie kurz Die LED blinkt. Alle LEDs blinken. Der Programmiermodus der Anlage ist RUN/PROG-Taste. eingeschaltet. b) Drücken Sie die RUN/PROG-Taste nicht länger als 5 s. Andernfalls aktivieren Sie die Lichtschaltfunktion an der Außenstation.
-
Seite 14: Aktivieren
3b alternativ: Mittels Etagentaster (wenn Innenstation nicht zugänglich) Drücken Sie den Eine positive Drücken Sie kurz Ein Rufton ertönt an der Außen- und Innenstation c). Etagentaster 2x Quittung die zu program- hintereinander ertönt. mierende Klingel- kurz, jeweils ein taste. Rufton ertönt. ►... - Seite 15 1 Steuer- und Versorgungsgerät: Programmiermodus der Anlage einschalten ASI12000 Drücken Sie kurz a) die Die LED blinkt. Alle LEDs blinken. Der Programmiermodus der Anlage ist RUN/PROG-Taste. eingeschaltet. 2a Programmieren mittels Sprechverbindung ◄6s► ◄6s► oder Stellen Sie eine Eine Drücken Sie die Klingeltaste, bis …...
-
Seite 16: Konfiguration
Konfiguration Konfigurationsmöglichkeiten Funktion Manuell TCSK configo Werkseinstellung Lautstärke Sprache und – – Mittelwert Quittungstöne AS-Adresse – Gesprächszeit – 56 s Türbereitschaftszeit – 56 s – Türöffnerzeit Klingeltastenprogrammierung leer Programmiersperre – Quittungstöne – Grundzustand Sprechen nur bei aktiver – Türbereitschaft Lichtschaltfunktion über Tür- –... -
Seite 17: Programmieren Mit Dem Servicegerät Tcsk
Sprechverbindung auf Vollduplex-Betrieb umstellen Sprechverbindungen zur Innenstation sind standardmäßig Sprachgesteuertes Freisprechen. Alternativ kann für Sprechverbindungen mit Innenstationen mit Hörer mittels Konfigurationssoftware configo Vollduplex-Freisprechen eingestellt werden. Die Gesprächspartner können so gleichzeitig sprechen, ohne dass die Lautstärke eines Partners reduziert wird. Im Vollduplexbetrieb kann es zu Rückkopplungen kommen. ►... -
Seite 18: Reparatur
► Drücken Sie die Programmiertaste am Versorgungs- und Steuergerät. Der Programmiermodus der Anlage ist ausgeschaltet. Die LED-Piktogramm-Anzeige ist de- bzw. aktiviert. Reparatur Datenübernahme von ASI12000 oder ASI11000 Muss ein defekter ASI12000 (oder ASI11000) ausgetauscht werden, kann der EEPROM aus dem pro- grammierten Gerät direkt im Ersatzgerät eingesetzt werden: ACHTUNG! Funktions- und Datenverlust... -
Seite 19: Datenübernahme Aus Tcu2 Oder Klingeltastenerweiterung Tcke2
Datenübernahme aus TCU2 oder Klingeltastenerweiterung TCKE2 Der EEPROM aus einem TCU2 bzw. TCKE2 kann nicht direkt im ASI12000 verwendet werden. Die Daten vom alten EEPROM können durch einen zusätzlichen Steckplatz auf den EEPROM des ASI12000 übertragen werden: Datenübernahme TCU2-EEPROM ► Schalten Sie die Netzspannung aus. Alternative: Entfernen Sie die Klemme a b R P vom Steck- platz. - Seite 20 Datenübernahme aus TCKE2 (alt) in ASI12000 + ASI21000 ► Schalten Sie die Netzspannung aus. Alternative: Entfernen Sie die Klemme a b R P vom Steck- platz. ► Montieren Sie das ASI12000 und ASI21000. ► Stecken Sie den EEPROM vom TCKE2 (alt) auf den dafür vorgesehenen Steckplatz des ASI12000.
-
Seite 21: Fehlererkennung, -Anzeige Und -Behebung
Fehlererkennung, -anzeige und -behebung Fehler werden beim Drücken einer Klingeltaste durch einen einmaligen Fehlerton und andauerndes Blinken der roten Türruf-Anzeige optisch und akustisch signalisiert. Fehlerursachen Anzeige Fehler- Beseitigung EEPROM einfügen, Netzspan- EEPROM fehlt oder falsch gesteckt nung erneut einschalten Türruf- Anzeige a- und P-Ader vertauscht oder kurzge- a- und P-Ader tauschen oder... -
Seite 22: Entsorgungshinweise
Kunststoff. Gewährleistung Wir bieten Elektrofachkräften eine vereinfachte Abwicklung von Gewährleistungsfällen an. • Wenden Sie sich direkt an die TCS HOTLINE unter 04194 9881-188. • Unsere Verkaufs- und Lieferbedingungen finden Sie unter www.tcsag.de, Downloads, Handelsinformationen und in unserem aktuellen Produktkatalog. Service Fragen richten Sie bitte an unsere TCS HOTLINE 04194 9881-188.
