La fuente de alimentación dispone de enchufes intercambiables que hacen posible su uso en muchos países.
Para quitar la clavija, pulse el botón de liberación de la parte posterior de la fuente de alimentación. El enchufe
de la fuente de alimentación que conduce a la unidad de control está conectado a la toma de DC de 12 V. En el
mismo lado está también el puerto de la bomba.

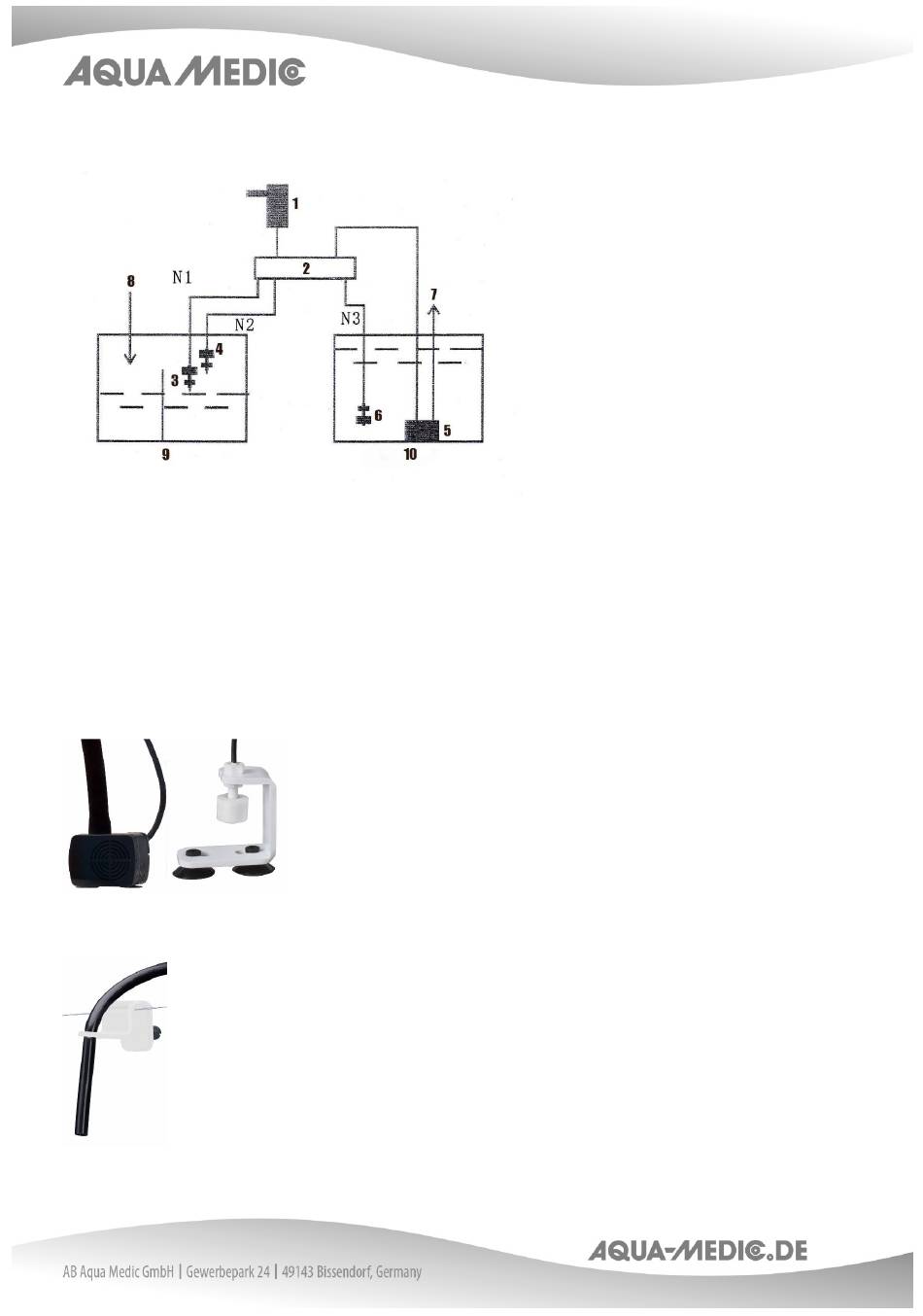

Fig. 2:
1. Transformador eléctrico 7. Tubería de relleno dirigida hacia el tanque de
2. Caja de control filtración
3. Interruptor de flotador N1 (nivel de agua requerido) 8. Tubería de relleno que llega desde la bomba
4. Interruptor de flotador N2 (protección contra 9. Tanque de filtración
desbordamiento) 10. Tanque de reserva de agua para rellenar
5. Bomba de relleno
6. Interruptor de flotador N3 (protección contra trabajo
en seco de la bomba de relleno)
Los sensores tienen que estar limpios, libres de algas y otros depósitos. Ya que están colocados sobre el agua,
la interferencia causada por caracoles u otros animales es casi imposible.
Fig. 3: La bomba de relleno y el protector contra trabajo en seco se fijan en la base del tanque de relleno
mediante ventosas.
Fig. 4: Tubería de relleno incl. sujeción
