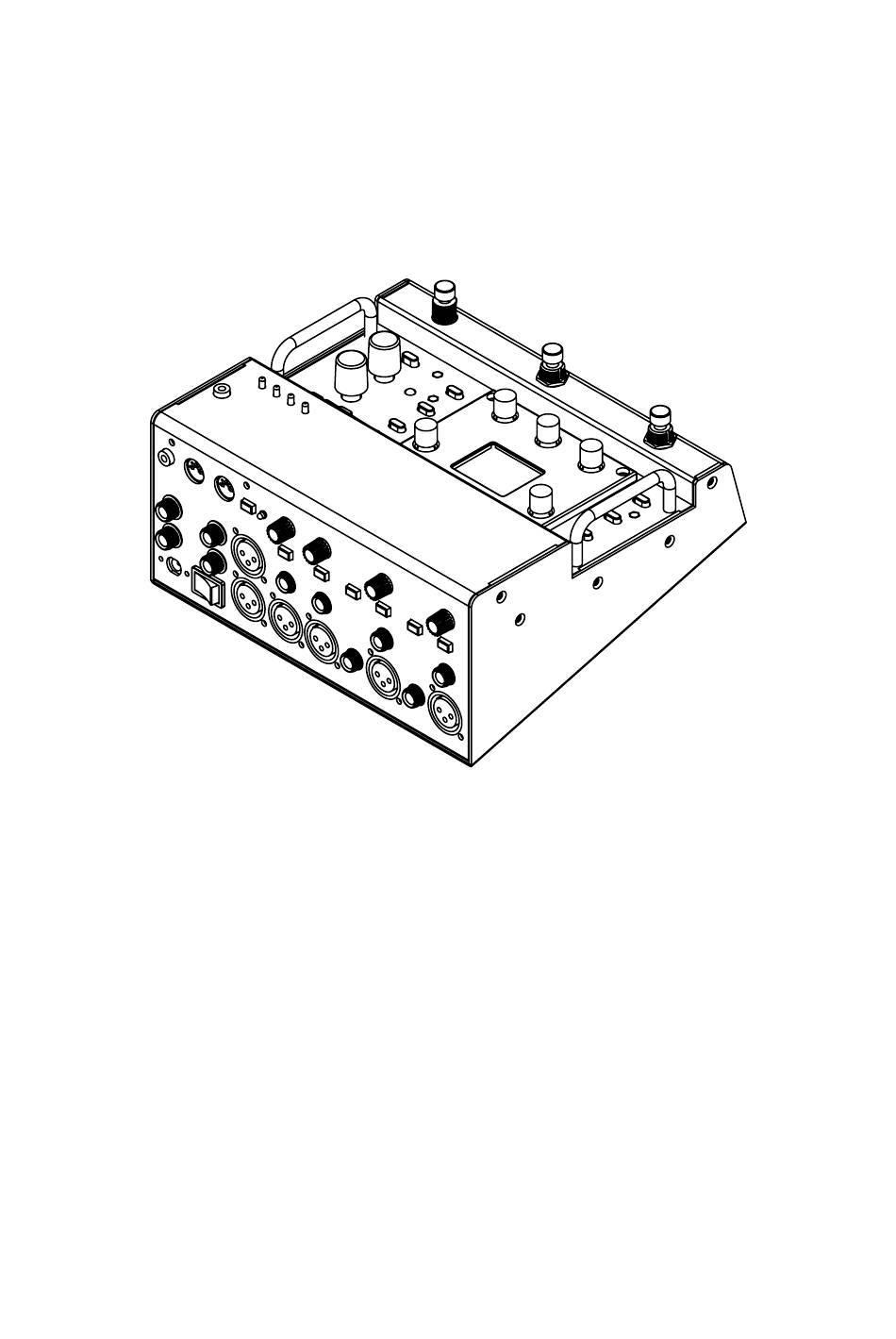

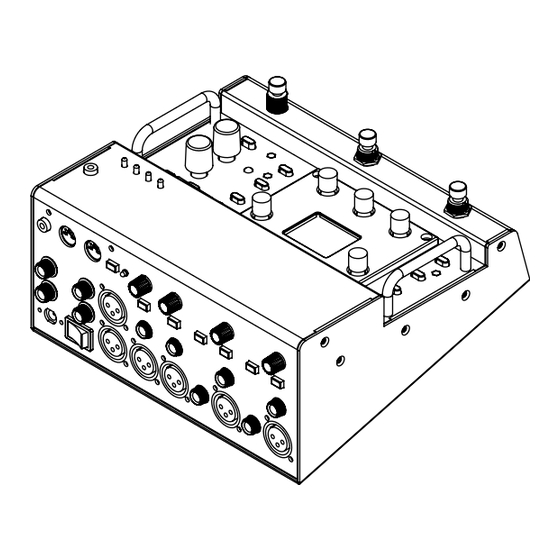

StompMIX X6 – Digitaler 6-Kanal-Mixer mit Lithium-Akku
Lieferumfang
Im Lieferumfang des X6 sind folgende Dinge enthalten:
1x StompMix X6 (Gerät)
1x 12V-Netzteil
1x Schnellstartanleitung und Garantiekarte
Das Bluetooth-Wortzeichen und die zugehörigen Logos sind eingetragene Warenzeichen der Bluetooth SIG, Inc. Elite Acoustics Engineer-
ing, Inc. verfügt über eine Lizenz für die Verwendung dieser Warenzeichen.
Anmerkung: Aufgrund fortwährender Verbesserungen unserer Produkte, ihrer Ausstattung und der Spezifikationen bleiben Änderungen
ohne Vorankündigung vorbehalten. Alle Gewicht- und Maßangaben sind als ungefähre Werte zu verstehen.
Eine umfassende Bedienungsanleitung finden Sie hier: www.eliteacoustics.com
Elite Acoustics Engineering
und Bluetooth
Schnellstart (V1.02)
®
Werbung
Inhaltszusammenfassung für Elite Acoustics Engineering StompMIX X6
- Seite 1 Elite Acoustics Engineering StompMIX X6 – Digitaler 6-Kanal-Mixer mit Lithium-Akku ® und Bluetooth Schnellstart (V1.02) Lieferumfang Im Lieferumfang des X6 sind folgende Dinge enthalten: 1x StompMix X6 (Gerät) 1x 12V-Netzteil 1x Schnellstartanleitung und Garantiekarte Das Bluetooth-Wortzeichen und die zugehörigen Logos sind eingetragene Warenzeichen der Bluetooth SIG, Inc. Elite Acoustics Engineer- ing, Inc.
- Seite 2 Fußtaster A Fußtaster B Stummschaltung der MAIN-Ausgänge AUX LEVEL: Regler zum Einstellen des AUX- Pegels. MAIN OUT-Bedienelemente MAIN LEVEL: MAIN OUT-Lautstärkeregler MONO: Wiedergabe einer Mono-Signalkombination. PEAK-Diode: Wenn sie rot leuchtet, übersteuert das Signal. SIGNAL-Diode: Wenn sie grün leuchtet, wird ein Signal empfangen.
- Seite 3 FUNKTIONEN IM LC-DISPLAY Menüwahltaster: Drücken Sie einen der 6 schwarzen Menüwahltaster links und rechts neben dem LC-Display. Stellen Sie mit den 5 blauen Reglern in Display-Nähe die gewünschte Funktion ein. Viele Menüs erstrecken sich über mehrere Seiten. Diese wählt man, indem man den betreffenden Regler drückt.
- Seite 4 SYSTEM: „Routing“ SYSTEM: „Scenes“ „Pre“- oder „Post“-Signalabgriff von Kanal Speichern und Laden von bis zu 10 Abmi- schungen (so genannte „Szenen“). 1~5/6 für die AUX-Wege. Die XLR-Ausgänge können entweder die MAIN- oder die AUX-Summe ausgeben. SYSTEM: „XLR OUT EQ“ SYSTEM: „Input Levels“ Klangregelung für das „Main“-Signal, wenn Zeigt den Eingangpegel der Kanäle als Bal- es über die MAIN OUT-Buchsen ausgege-...
- Seite 5 CHORUS: „Chorus Sends“ CHORUS: „Chorus Param“ Einstellen des Chorus-Anteils für die ein- Einstellen der Chorus-Intensität (für alle zelnen Kanäle. Kanäle). DELAY: „Delay Param“ REVERB: „Delay Routes“ Modulation, Rückkopplung, Zeitversatz, Zuordnung eines Kanals zum Delay. Hier- bei handelt es sich um einen „Insert“-Effekt, Referenztempo (BPM), Verzögerungszeit und Pegel des Delays.
- Seite 6 Fußtaster A ↑ Mixszenen wählen ↓ B MAIN MIX-Stumm- schaltung MIDI IN und OUT +48V-Diode: Zeigt an, ob die Phantomspeisung aktiv ist. DC INPUT-Buchse und Netzschalter...
- Seite 7 Kanal 1 und 2 LEVEL: Hiermit regeln Sie den Eingangspegel. Wahltaster für Signalquelle: INSTR- oder PAD: Vorgegebene Abschwächung des Ein- MIC/LINE-Eingang. gangspegels. LINE-Eingang: 1/4” TRS-Eingang (symmet- risch). MIC-Eingang: Mikrofonein- gang (symmetrische XLR- Instrumenteneingang. Buchse). Kanal 3 und 4 LEVEL: Hiermit regeln Sie den Ein- gangspegel.
- Seite 8 Kanal 5/6 1/8” TRS-Eingang (symmetrisch). Left (Mono): Symmetrischer (TRS) 1/4”-Eingang. Right: Symmetrischer (TRS) 1/4”-Eingang. Das Bluetooth-Signal kann ebenfalls Kanal 5/6 zugeordnet werden. MAIN OUT AUX OUT Linker und rechter Unsymmetrische 1/4”-Ausgänge (links/ XLR-Ausgang rechts) Verbinden Sie sie mit Aktivboxen oder der loka- Können mit einem Monitor len Beschallungsanlage.
-
Seite 9: Technische Daten
TECHNISCHE DATEN Systemarchitektur: Ultraschneller DSP mit Netzschalter verlust- freier A/D- und D/A-Wandlung. Interner Stromversorgung: 12V Gleichstrom, 2A Digital-Mixer mit Routing-Funktionen für 5 frei Aufladbarer Lithium/Eisenphosphat-Akku mit Lauf- konfigurierbare Audiokanäle. zeitanzeige: Laufzeit von ±4~6 Stunden nach voller Farbiges LC-Display (grafikfähig) für die Einstellun- Ladung. - Seite 10 © Elite Acoustics Engineering Inc.
