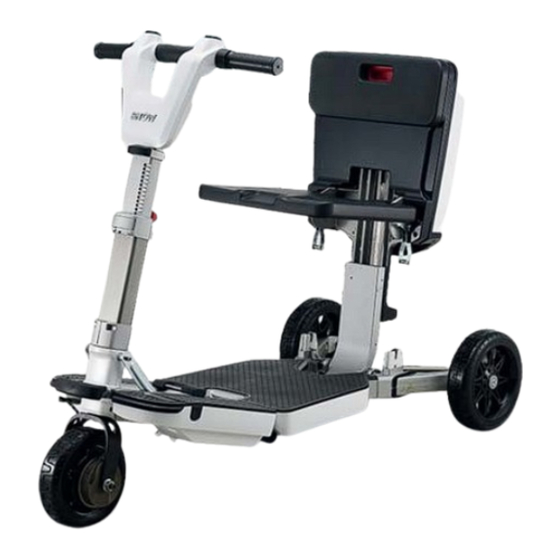

- Seite 1 SNOW Faltroller U1 Bedienungsanleitung SNOW Folding Mobility Scooter U1 Operations Manual...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitsanweisungen Produktaufbau 04–06 Betriebsanweisungen 07–08 Schritte zum Öff nen 09–13 Schritte zum Zusammenklappen 14–16 Ziehmodus Batteriewechsel Technische Daten Wartungshinweise Häufige Probleme und Lösungsansätze Informationen zur Garantie Wichtige Informationen... -
Seite 3: Sicherheitsanweisungen
Sicherheitsanweisungen Der SNOW U1 ist leicht zu bedienen. Es werden keine besonderen Fähigkeiten vorausgesetzt. Die Bedienung kann mit- hilfe der auf den folgenden Seiten beschriebenen Schritte und etwas Übung erlernt werden. Lesen Sie sich dieses Kapi- tel der Bedienungsanleitung durch, um die einzelnen Schritte zum Öff nen und Zusammenklappen des Rollers zu verste- hen. -
Seite 4: Produktaufbau
1. Produktaufbau Handgriff Hinterer Griff Hebel für die Winkelanpassung Deichsel Gepäckbox Spannhebel Sitz Spannschalter Reifen Vorderschloss Elektrische Steuerung Faltgriff Vorderrad-Nabenmotor Löseschalter... - Seite 5 2. Produktaufbau Spannschalter Gepäckbox Löseschalter Gepäckbox-Deckel Haltebügel Faltgriff...
- Seite 6 3. Produktaufbau Geschwindigkeit Spannung Batteriekapazität Fehlercode Reichweite Funktionsbeschreibung Spannung: Spannungsbereich 37 V – 54 V Geschwindigkeit: 6 km/h Batteriekapazität: Volle Ladung bei 4 Balken, niedriger Ladestand bei blinkender Anzeige. Reichweite: Zeigt die Gesamtreichweite an.
-
Seite 7: Betriebsanweisungen
1. Betriebsanweisungen Verriegelungsschalter Start-Taste Entriegelungsschalter Roller-Suchtaste Start-Taste: Betätigen Sie sie zweimal, um den Strom einzuschalten. Verriegelungsschalter: Betätigen Sie ihn einmal, um die Diebstahlsicherung ein- und auszuschalten. Entriegelungsschalter: Betätigen Sie ihn einmal, um den Strom abzuschalten. Roller-Suchtaste: Betätigen Sie sie einmal, und der Roller gibt einen Ton von sich, damit Sie ihn finden können. - Seite 8 2. Betriebsanweisungen Hupe Rückwärtsschalter Hupe Gashebel Bremsschalter Gashebel: Betätigen Sie ihn, um den Roller fahren zu lassen. Bremsschalter: Betätigen Sie ihn, um den Roller anhalten zu lassen. Hupe: Betätigen Sie sie, damit der Roller einen Ton von sich gibt, um Menschen in Ihrer Umgebung zu warnen. Rückwärtsschalter: Betätigen Sie ihn und gleichzeitig den Gashebel, um den Roller rückwärtsfahren zu lassen.
-
Seite 9: Schritte Zum Öff Nen
1. Schritte zum Öff nen 1. Achten Sie darauf, dass sich der Roller auf einem ebenen Untergrund befindet, bevor Sie ihn auseinanderklappen. Vergewissern Sie sich, dass hinter dem Hinterrad mindestens 2 m Platz sind. 2. Lösen Sie den Hebel für die Winkelanpassung (siehe Abbildung 1), bringen Sie den Lenker zurück in eine aufrechte Stellung (siehe Abbildung 2) und drücken Sie den Hebel für die Winkelanpassung wieder zurück. - Seite 10 2. Schritte zum Öff nen 4. Betätigen Sie den Spannschalter (siehe Abbildung 1), halten Sie mit einer Hand den Lenker und bringen Sie ihn langsam in die in Abbildung 2 gezeigte Position. 5. Drücken Sie den Löseschalter (siehe Abbildung 2), halten Sie mit einer Hand den Lenker und ziehen Sie mit der anderen am Faltgriff (siehe Abbildung 3).
- Seite 11 3. Schritte zum Öff nen 6. Folgen Sie den Schritten 1, 2, 3 und 4. Halten Sie mit der einen Hand den Lenker und neigen Sie ihn in Richtung des Spanners. Halten Sie mit der anderen Hand den Faltgriff und legen Sie ihn vorsichtig hin, bis der Roller flach liegt.
- Seite 12 4. Schritte zum Öff nen 7. Halten Sie den vorderen Hebel (siehe Abbildung 1), drücken Sie nach unten, bis er einrastet und ein Klicken zu hören ist. 8. Platzieren Sie eine Hand in die Aussparung in der Rückenlehne (siehe Abbildung 2). Verwenden Sie Ihre Finger, um den hinteren Griff zu fassen und ziehen Sie die Gepäckbox nach oben, bis sich diese in einem 90-Grad-Winkel zum Roller befindet.
- Seite 13 5. Schritte zum Öff nen 10. Öff nen Sie den Spannhebel (siehe Abbildung 1) und passen Sie die Höhe des Lenkers auf Ihre gewünschte Position an. 11. Öff nen Sie den Hebel für die Winkelanpassung (siehe Abbildung 2) und passen Sie den Winkel des Lenkers auf die gewünschte Position an.
-
Seite 14: Schritte Zum Zusammenklappen
1. Schritte zum Zusammenklappen 1. Drücken Sie den hinteren Griff (siehe Abbildung 1) und klappen Sie die Gepäckbox herunter. 2. Drücken Sie die Gepäckbox nach unten (siehe Abbildung 2). 3. Halten Sie den Lenker mit der einen Hand und den vorderen Hebel mit der anderen (siehe Abbildung 3). Klappen Sie den Roller zusammen. - Seite 15 2. Schritte zum Zusammenklappen 4. Befolgen Sie die Schritte 1, 2 und 3. Halten Sie mit der einen Hand den Lenker, mit der anderen den Faltgriff und ziehen Sie vorsichtig nach oben, bis ein Klicken zu hören ist. Die beiden Teile des Rollers sind nun miteinander verbunden.
- Seite 16 3. Schritte zum Zusammenklappen 5. Lösen Sie den Spannhebel (siehe Abbildung 1) und stellen Sie den Kopf des Rollers auf die niedrigste Position ein. 6. Lösen Sie den Hebel für die Winkelanpassung (siehe Abbildung 2) und falten Sie den Teil des Kopfes herunter. (Abbildung 1) (Abbildung 2)
-
Seite 17: Ziehmodus
Ziehmodus Wenn Sie den Roller ziehen, lassen Sie den Faltgriff in den Spannschalter einrasten. -
Seite 18: Batteriewechsel
Batteriewechsel Drücken Sie den Knopf und ziehen Sie die Batterie heraus. ACHTUNG! Achten Sie darauf, dass die Batterie wasserfest geschützt ist. Verwenden Sie den Roller nicht, während die Batterie lädt. Laden Sie die Batterie für die erstmalige Nutzung bitte vollständig auf. Verwenden Sie bitte ausschließlich das Original-Ladegerät. -
Seite 19: Technische Daten
Technische Daten Motor: 48 V 350 W hall bürstenloser Gleichstrommotor Batterie: Panasonic 18650 Lithiumbatterie 48 V 5,8 Ah 49 cm 54 cm Reifen: Vorne: explosionssichere schlauchlose Luft reifen Hinten: explosionssichere schlauchlose Luft reifen Bremsen: Elektromagnetische Kupplungen, elektrische Bremsen Ladezeit: 3 Std. Rollergewicht: 28 kg Höchstgeschwindigkeit:... -
Seite 20: Wartungshinweise
Wartungshinweise Um die Roller-Lebensdauer zu verlängern und das Fahren sicherer und angenehmer zu machen, überprüfen und warten Sie den Roller bitte regelmäßig. Wenn der Roller für längere Zeit nicht genutzt wurde, sollte eine reguläre Inspektion durchgeführt werden. Wenn die Kopft eile des Rollers hin- und herschwingen, verwenden Sie einen M4-Imbusschlüssel, wie in der Abbildung oben gezeigt, indem Sie diesen im Urzeigersinn drehen, um die Kopft eile festzuziehen. -
Seite 21: Häufige Probleme Und Lösungsansätze
Häufige Probleme und Lösungsansätze Fehler-Phänomen Fehlerursache Lösungsansatz 1. Die Batterie ist leer. 1. Laden Sie die Batterie auf. Der Roller ist eingeschaltet, doch er fährt nicht. 2. Beschädigte Sicherung. 2. Tauschen Sie die Sicherung aus. Der Roller ist eingeschaltet, Die Batteriespannung ist niedrig. Laden Sie die Batterie auf. -
Seite 22: Informationen Zur Garantie
Informationen zur Garantie In den folgenden Umständen gilt die Garantie nicht: 1. Kein gültiger Garantieschein, Kundendienstausweis oder Kassenbeleg bzw. keine gültige Rechnung. 2. Der Nutzer demontiert, modifiziert, repariert oder zerstört den Normalzustand des Produkts und der Bauteile. 3. Das Produkt weist aufgrund menschlichen Versagens durch den Nutzer Fehler oder Schäden auf, z. -
Seite 23: Wichtige Informationen
Wichtige Information Bitte beachten Sie in der Box den USB Stick. Darauf finden Sie ein Video zum Klappmechanismus. Stecken Sie den Stift einfach in eine freie USB-Buchse am PC. Das klappt auch im laufenden Betrieb. Windows erkennt den Speicherstift automatisch als sogenannten Wechseldatenträger. Nun können Sie die Datei die auf dem Stick ist anclicken und das Video-Fenster geht auf. - Seite 90 Ihr SNOW Fachhändler vor Ort / Your local SNOW dealer: SNOW by ECONELO GmbH · Im Brühl 34 · 74348 Lauff en am Neckar Telefon: +49 7133 9220823 · info@econelo.de · www.econelo.de · www.snow-u1.de...
