- Seite 1 MTP-D010 AKTIVES POTENTIOMETER Montage- und Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis SICHERHEITSHINWEISE UND VORSICHTSMASSNAHMEN PRODUKTBESCHREIBUNG ARTIKELCODES VERWENDUNGSBEREICH TECHNISCHE DATEN NORMEN BETRIEBSDIAGRAMME VERKABELUNG UND ANSCHLÜSSE MONTAGE UND BETRIEBSANLEITUNG IN SCHRITTEN ÜBERPRÜFUNG DER INSTALLATIONSANWEISUNGEN TRANSPORT UND LAGERUNG GEWÄHRLEISTUNG UND EINSCHRÄNKUNGEN WARTUNG MIW-MTP-D010-AT-BT-DE-000 - 04 / 11 / 19 2 - 7 www.sentera.eu... -
Seite 3: Sicherheitshinweise Und Vorsichtsmassnahmen
Übereinstimmung mit den örtlichen und nationalen Gesetzgebung / Vorschriften entsorgt werden. Falls Sie Fragen haben, wenden Sie sich an unseren technischen Support oder wenden Sie sich an einen Fachmann. MIW-MTP-D010-AT-BT-DE-000 - 04 / 11 / 19 3 - 7 www.sentera.eu Zurück zum Inhaltsverzeichnis... -
Seite 4: Produktbeschreibung

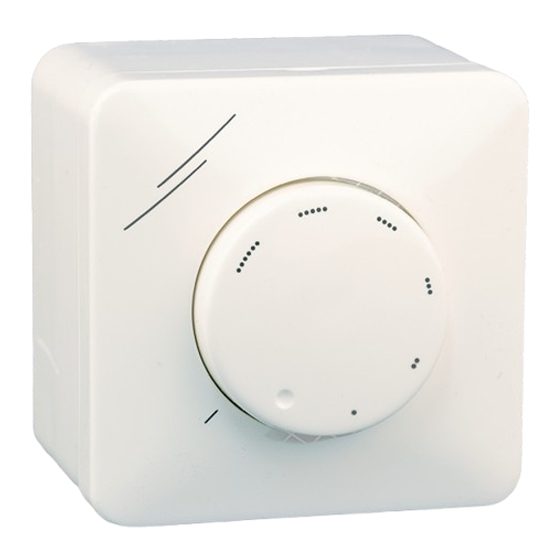

AKTIV POTENTIOMETER PRODUKTBESCHREIBUNG Die Potentiometer der Produktreihe MTP-D010 sind für die direkte Ansteuerung von EC-Ventilatoren / Motoren und Stellantrieben bestimmt. Sie benötigen eine Versorgungsspannung von 3—15 VDC und liefern ein stufenloses Ausgangssignal, das über einen Drehknopf eingestellt werden kann in einem über zwei Trimmer für Vmin (10-70% Vin) und Vmax (30-100% Vin) einstellbaren Bereich. -
Seite 5: Betriebsdiagramme
Montieren Sie das Innengehäuse gemäss den in Fig. 2 Montageabmessungen - Unterputzmontage dargestellten Einbaumasse Fig. 1 Verkabelung und Anschlüsse Vmin Einstellung Vmax Einstellung Trimmer Trimmer Versorgungsspannung Ausgang: (3 / 15 VDC) -AT: 0, Vmin—Vmax -BT: Vmin—Vmax MIW-MTP-D010-AT-BT-DE-000 - 04 / 11 / 19 5 - 7 www.sentera.eu Zurück zum Inhaltsverzeichnis... - Seite 6 Stecken Sie das Innengehäuse in das Außengehäuse und befestigen Sie es mit den im Set enthaltenen Schrauben und Unterlegscheiben. Montieren Sie das Gerät so, dass die Klemmenleiste und Anschlüsse sich unten HINWEIS befinden. MIW-MTP-D010-AT-BT-DE-000 - 04 / 11 / 19 6 - 7 www.sentera.eu Zurück zum Inhaltsverzeichnis...
-
Seite 7: Überprüfung Der Installationsanweisungen
Umständen sollte das Gerät vom Netz getrennt werden. Achten Sie darauf, dass keine Flüssigkeiten in das Gerät gelangen. Nur am Netz wieder Anschließen wenn das Gerät völlig trocken ist. MIW-MTP-D010-AT-BT-DE-000 - 04 / 11 / 19 7 - 7 www.sentera.eu...
