Austausch des Power Nozzle
Für eine optimale Leistung empfehlen wir Ihnen, Ihren Rainbow Elektrodüsenriemen alle 12 bis 18 Monate oder bei verminderter Reinigungsleistung auszutauschen. Ihre Elektrodüse wird
mit einem Ersatzriemen geliefert und kann in wenigen Minuten einfach ausgetauscht werden. Dieser Ersatzgurt befindet sich in der Ersatzgurttasche unter der Sohle. Für weitere Ersatzgurte
wenden Sie sich bitte an einen autorisierten Rainbow-Vertriebspartner.
WARNUNG:
!
Bei Wartungsarbeiten immer vom Stromnetz trennen.

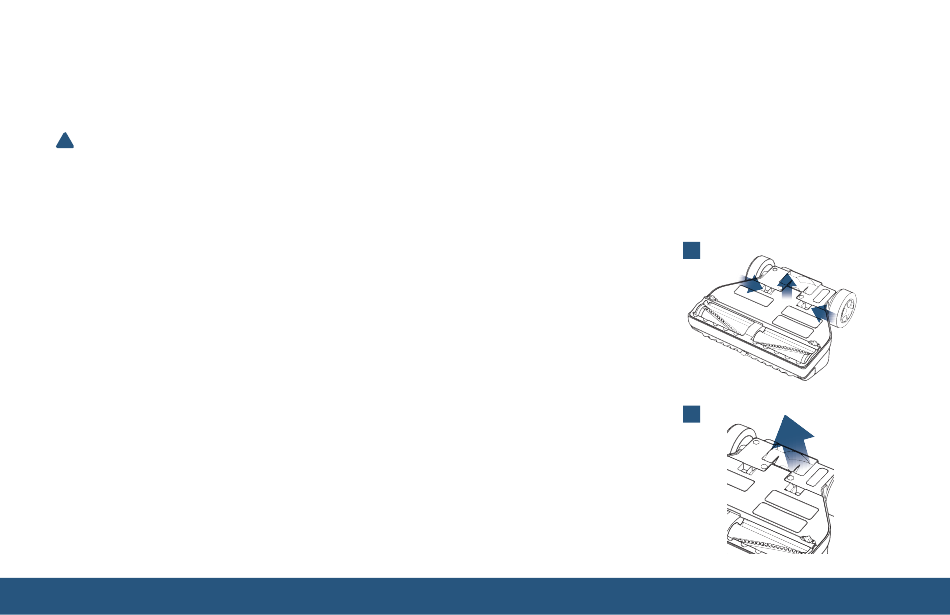

1. Drehen Sie die Elektrodüse auf den Kopf. Drücken
Sie gleichzeitig die beiden Schnapplaschen,
ziehen Sie die Schnapplaschen nach oben und
drehen Sie die Sohlenplatte zur Vorderseite der
Elektrodüse, um die Sohlenplatte zu lösen.
2. Greifen Sie die Gurttür in der Nähe des
Riemens und drehen Sie sie in Richtung der
Rückseite der Sohlenplatte, um den Riemen
und die Messingmotorrolle freizulegen.
3. Mit einem Schlitz-Schraubendreher an den
beiden Enden der Bürstenwalze nach oben
schieben, bis sie frei von der Elektrodüse ist.
4. Entfernen Sie den Riemen von der
Motorrolle und entfernen Sie dann die
Bürstenrolle von der Elektrodüse.
5. Entsorgen Sie den abgenutzten oder gebrochenen
Riemen und ersetzen Sie ihn durch einen
neuen Riemen. Richten Sie die Nuten des
neuen Riemens mit den Nuten auf der mittleren
Riemenscheibe der Bürstenwalze aus.
6. Richten Sie die Bürstenrolle so aus, dass
die Borsten wie in Diagramm 6 dargestellt
erscheinen. Positionieren Sie die Bürstenrolle
und den Riemen über der Messingmotorrolle,
so dass die Nuten des neuen Riemens mit den
Nuten der Messingmotorrolle übereinstimmen.
5 |
E L E K T R O D Ü S E
Riemens
™
7. Beachten Sie die "achteckigen" Endkappen der
Bürstenrollen und die "achteckigen" Taschen in
der Elektrodüse. Beachten Sie auch die beiden
"Ausrichtungsrippen" in der Nähe der "achteckigen"
Taschen in der Elektrodüse. Ziehen Sie die
Bürstenrolle nach vorne, um den Durchhang im
Riemen zu entfernen und den Riemen auf der
Messingmotorrolle zu halten. Positionieren Sie
die Bürstenrolle so, dass sich die "achteckigen"
Endkappen auf den "Ausrichtungsrippen" befinden.
8. Schieben Sie die "achteckigen" Endkappen mit
den Daumen nach vorne, bis die Bürstenrolle in
die "achteckigen" Taschen in der Elektrodüse fällt.
Achten Sie darauf, dass die "achteckigen" Endkappen
richtig in den "achteckigen" Taschen sitzen.
Drehen Sie die Bürstenrolle, um sicherzustellen,
dass der Riemen korrekt auf der Bürstenrollenrolle
und der Messingmotorrolle montiert ist.
9. Schließen Sie die Gurttür, indem Sie sie nach
vorne drehen und einrasten lassen.
10. Montieren Sie die Sohlenplatte wieder und
stellen Sie sicher, dass die vorderen und hinteren
Schnappverschlüsse vollständig eingerastet sind.
11. Der Austausch des Riemens ist abgeschlossen.
1
2
