PR electrinics 9203 Handbuch
Ventil- /
alarmtreiber
Inhaltszusammenfassung für PR electrinics 9203

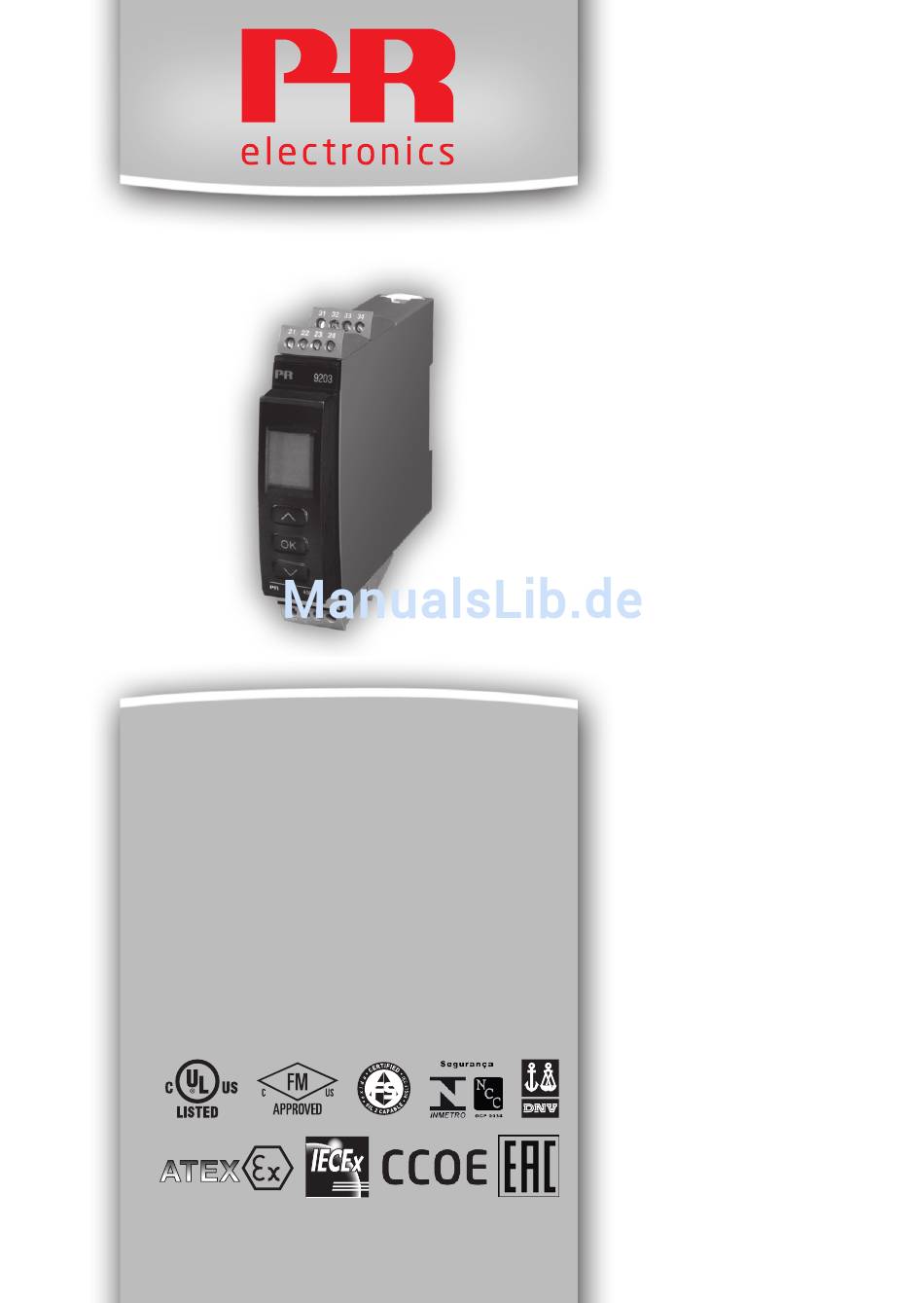

- Seite 1 9 2 0 3 V e n t i l - / A l a r m t r e i b e r N r . 9 2 0 3 V 1 0 4 - D E P r o d u k t v e r s i o n : 9 2 0 3 - 0 0 2...
- Seite 2 PR electronics A/S tilbyder et bredt program af analoge og digitale signalbehandlingsmoduler til industriel automation. Programmet består af Isolatorer, Displays, Ex-barrierer, Temperaturtransmittere, Universaltransmittere mfl. Vi har modulerne, du kan stole på i selv barske miljøer med elektrisk støj, vibrationer og temperaturudsving, og alle produkter opfylder de strengeste internationale standarder.
-
Seite 3: Inhaltsverzeichnis
Flussdiagramm, erweiterte Einstellungen (ADV.SET) ....20 Scrollender Hilfstext im Display Zeile 3 ........21 Appendix ....................22 IECEx Installation Drawing .............. 23 ATEX Installationszeichnung ............26 FM Installation Drawing ..............29 INMETRO Installation Drawing ............31 Safety Manual ..................35 9203 - Product Version 9203-002... -
Seite 4: Warnung
Gefährliche Spannungen sind definitionsgemäß die Bereiche: 75...1500 Volt Gleichspannung und 50...1000 Volt Wechselspannung. Techniker sind qualifizierte Personen, die dazu ausgebildet oder angelernt sind, eine Installation, Bedienung oder evtl. Fehlersuche auszuführen, die sowohl technisch als auch sicherheitsmäßig vertretbar ist. 9203 - Product Version 9203-002... -
Seite 5: Umgebungsbedingungen
Schalters das Gerät vom Netz genommen wird. Für den Anschluss auf der Power Rail 9400 wird das Gerät über das Power Control Unit 9410 versorgt. Die ersten beiden Ziffern der Seriennummer geben das Produktionsjahr an. 9203 - Product Version 9203-002... -
Seite 6: Kalibrierung Und Justierung
Kunde PR electronics gegenüber keine Ansprüche geltend machen, welche ansonsten entsprechend der eingegangenen Verkaufsvereinbarungen existieren können. zERlEgUng DEs systEms 9000 Abbildung 1: Das Gerät wird von der Power Rail gelöst, indem man den unteren Verschluss löst. 9203 - Product Version 9203-002... -
Seite 7: Erweiterte Merkmale
Sammelstörmeldung über die Power Rail. • Das 9203 wurde für SIL 2-Anwendungen entwickelt und zertifiziert entspre- chend den Anforderungen der Richtlinie IEC 61508. technische merkmale • 1 grüne und 2 gelbe/rote Leuchtdioden in der Front des Gerätes zeigen den normalen Betrieb und Fehlfunktionen an. • 2,6 kVAC galvanische Trennung zwischen EIngang, Ausgang und Versorgung. 9203 - Product Version 9203-002... -
Seite 8: Anwendungen
Versorgung +19,2...31,2 VDC Gerätestatus N.C. Gerätestatus Versorgung über Zone 0, 1, 2, Power Rail 20, 21, 22, M1 & Cl. I/II/III, div. 1 Zone 2 / Cl. 1, Div. 2, gr. A-D oder sicheres Bereich gr. A-G 9203 - Product Version 9203-002... -
Seite 9: Pr 4501 Display- / Programmierfront
Status der SIL-Konfiguration (offen / verriegelt) an. Statischer Punkt = SIL- verriegelt, blinkender Punkt = nicht SIL-verriegelt. Zeile 4 zeigt auch an, ob der Ausgang aktiv ist. • Zum Schutz der jeweiligen Konfiguration gegen unbefugte Änderungen kann der Zugang zum Menü durch ein Passwort blockiert werden. 9203 - Product Version 9203-002... -
Seite 10: Anbringen / Entfernen Des Pr4501/4511
1: Einbringen der beiden Fixierstifte des PR4501/4511 in die Öffnungen an der oberen Frontplatte des Moduls. 2: Das Display 4501/4511 an der Unterkante einrasten lassen. Entfernen des 4501/4511 3: Die Entriegelung des 4501/4511 an der Unterseite betätigen und das 4501/4511 vorsichtig abnehmen. 9203 - Product Version 9203-002... -
Seite 11: Bestellangaben: 9203B
Gewicht mit 4501 / 4511 (ca.) ......185 g / 270 g Hutschienentyp ............DIN EN 60715/35 mm Leitungsquerschnitt ..........0,13...2,08 mm / AWG 26...14 Litzendraht Klemmschraubenanzugsmoment ...... 0,5 Nm Schwingungen: 2...13,2 Hz ........±1 mm Schwingungen: 13,2...100 Hz ......±0,7 g 9203 - Product Version 9203-002... -
Seite 12: Allgemeine Daten
Wenn das Eingangssignal von einem Gerät kommt, bei dem der Ausgang als Open- Kollektor mit Pull-up-Widerstand ausgeführt ist, muss eine Diode in Reihe mit dem Eingangssignal angeschlossen werden. Weitere Details auf Seite 14 in den Anschlusszeichnungen. Ausgänge: Ausgangswelligkeit ..........< 40 mV RMS 9203 - Product Version 9203-002... -
Seite 13: Ausgangslast
Min. 24 V Min. 24 V Min. 24 V unbelastet VAusgang Min. 12,5 V Min. 13,5 V Min. 14,5 V belastet IAus. max 35 mA 35 mA 35 mA [mA] Klemmen: X41 X44 X41 X43 X41 X42 9203 - Product Version 9203-002... - Seite 14 Min. 12,5 V Min. 10 V Min. 13,5 V Min. 11 V belastet IAus. max 50 mA 60 mA 50 mA 60 mA 50 mA 60 mA [mA] Klemmer: X41 X44 X41 X43 X41 X42 9203 - Product Version 9203-002...
- Seite 15 IECEx ................IECEx KEM 09.0001X c FM us ................. 3035277-C INMETRO ..............NCC 12.1306 X CCOE ................P337349/6 EAC Ex TR-CU 012/2011 ........RU C-DK.GB08.V.00410 Funktionaler sicherheit: SIL 2-zertifiziert über Full Assessment gemäß IEC 61508 9203 - Product Version 9203-002...
-
Seite 16: Visualisierung Im 4501 Bei Hardware / Software Fehler
Hardware Fehler HW.ER Konfiguration Versatz Main Output Controller Hardware Fehler OC.ER Kommunicationsfehler Interne Hauptversorgung Hardware Fehler MS.ER außerhalb der Grenzen Hauptinitalisierung Hardware Fehler MI.ER Selbsttest fehlerhaft Main Flash oder RAM Hardware Fehler MC.ER Selbsttest fehlerhaft 9203 - Product Version 9203-002... -
Seite 17: Anschlüsse
Ventil, ON / OFF Akustischer Alarm 41 42 43 44 41 42 43 44 41 42 43 44 Ventil, ON / OFF Akustischer Alarm 51 52 53 54 51 52 53 54 51 52 53 54 9203 - Product Version 9203-002... -
Seite 18: Blockdiagramm
9203 - Product Version 9203-002... -
Seite 19: Signalfehler Erkennung Ohne Frontdisplay
Dokumentation für das Flussdiagramm. grundsätzliches Bei der Konfiguration des 9203 werden Sie durch alle Parameter geleitet und Sie können die Einstellungen wählen, welche zur Applikation passt. Für jedes Menü existiert ein scrollender Hilfetext welcher automatisch in der 3. Zeile im Display gezeigt wird. -
Seite 20: Hauptfunktionen
Im Menü können Sie zwischen 7 verschiedenen Sprachen auswählen, die Sie mit Hilfetexten unterstützen. Sie können auswählen zwischen: UK, DE, FR, IT, ES, SE und DK. safety integrity level (sil): Für Details sehen Sie bitte im Sicherheitshandbuch (Safety Manual) nach. 9203 - Product Version 9203-002... -
Seite 21: Flussdiagramm
œ Zeile 2 und 3 Symbole: — ON = Kanal 1 ON ˜ OFF = Kanal 2 OFF. Zeile 4 Symbole: Statischer Punkt = SIL-verriegelt Blinkender Punkt = nicht SIL verriegelt = Ausgang ist aktiv. 9203 - Product Version 9203-002... - Seite 22 LOCK 9999 OPEN Bestätigung der SIL-Konfiguration 2008 LOCK SETUP EN.SIL NEW.PAS CONFIG SIL.OK Txt 06 Txt 14 Txt 16 Txt 13 ....9203 - Product Version 9203-002...
-
Seite 23: Scrollender Hilfstext Im Display Zeile 3
Konfiguration SIL Status (offen / verriegeln) [14] Aktivierung der SIL Konfiguration verriegeln? [15] Ermögliche Passwortschutz? [16] Eingabe Neuen Passworts [17] Wähle Sprache [20] Keine Kommunikation - überprüfe Verbindungen [21] EEprom Fehler - überprüfe Konfiguration [22] Hardware-Fehler 9203 - Product Version 9203-002...
