Zusammenbau

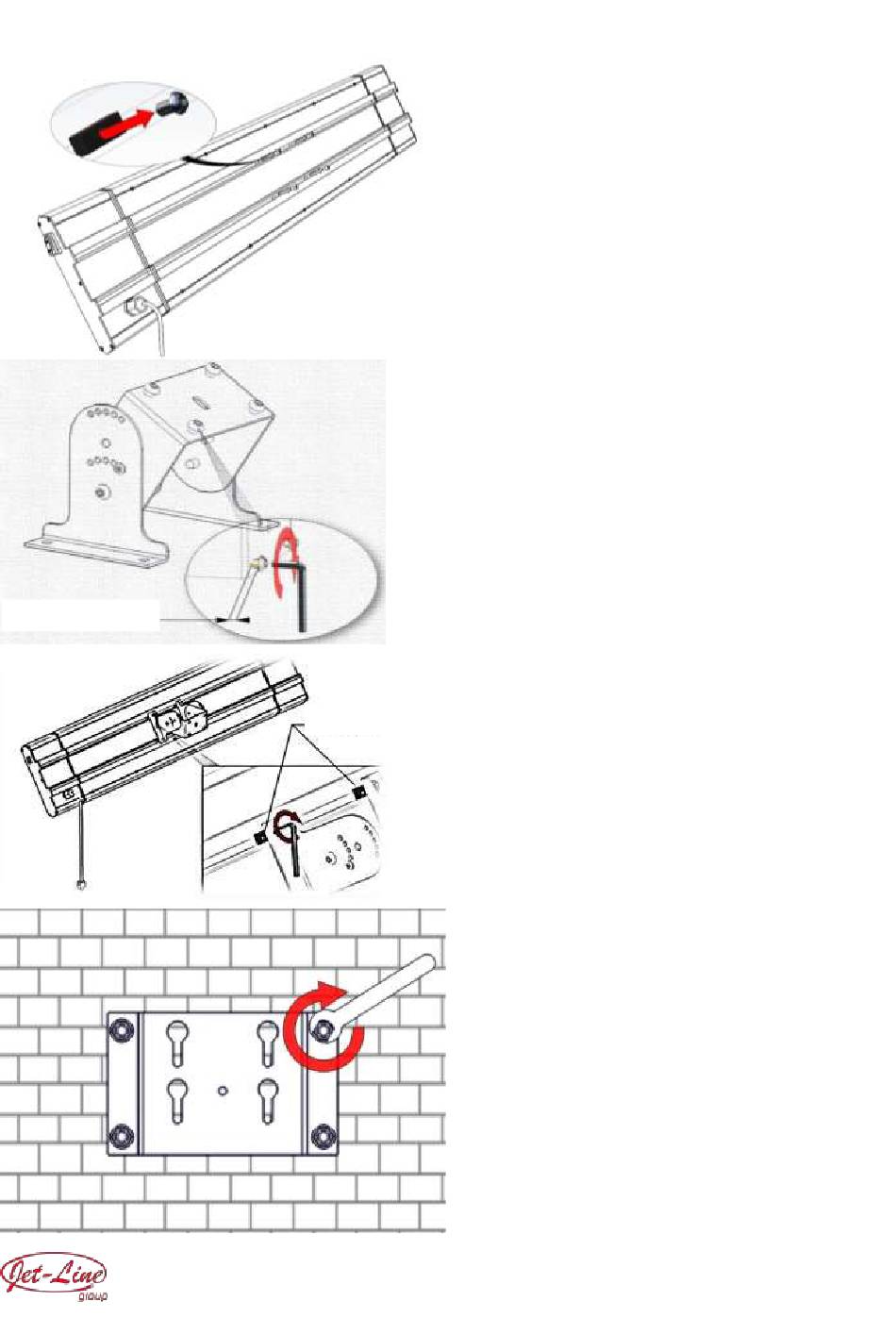

Vorbereitung:
Entfernen Sie zunächst die vier M6*10
Schrauben aus dem Gehäuse und
legen Sie diese für Schritt 2 zur Seite.
Schritt 1:
Zusammenbau der Halterung
(③,⑥,⑦,⑧)
Ziehen Sie die vier M6*10 Schrauben
(3) noch nicht komplett fest.
Lassen Sie 2-3 mm Spielraum für
Schritt 4.
2-3 mm Spiel
Schritt 2:
Fixieren der Halterung an der
Geräte-Rückseite.
4 Schieber
Stellen Sie die vier Schieber in der
Schiene auf die Mitte des Heizgeräts
ein. Fixieren Sie den, in Schritt 1
montierten Halter mit vier M6*10
Schrauben (3) und ziehen Sie diese mit
dem "L"-Sechskantschlüssel (9) fest.
Schritt 3:
Montieren der Wandplatte:
Montieren Sie Teil (1) mit den vier
Muttern (2) [Bestandteil des
Sprengbolzens M6*50] und dem
Abstandshalter (9) an der Wand und
ziehen Sie die Muttern gut fest
