PLANTEC mit 8 Funktionstasten und Display
Zubehör für Art.-Nr. 6230 14
Artikel-Nr.
Bezeichnung
6230 90
Aufputzdemontageschutz für
PLANTEC-Geräte
6230 99
PLANTEC-Unterputz-Einbaukasten für
PLANTEC mit 8 Funktionstasten und
Display (Art.-Nr. 6230 14)
6230 95
PLANTEC-Designrahmen
6230 92
PLANTEC-Beschriftungsbogen für
PLANTEC mit 8 Funktionstasten und
Display (Art.-Nr. 6230 14)
(1 Bogen für 3 Geräte)

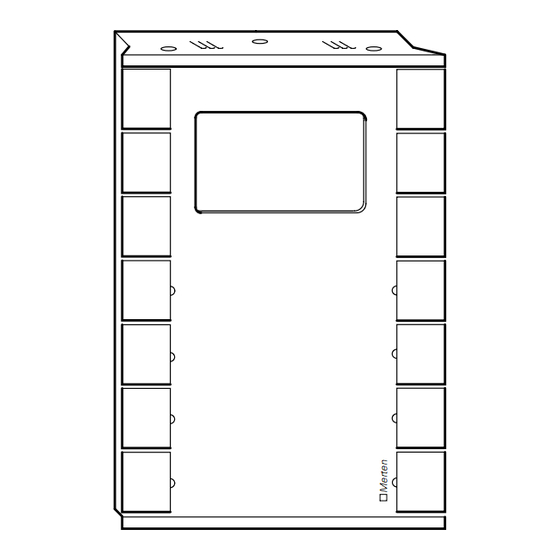

PLANTEC mit 18 Funktionstasten
und Display
Zubehör für Art.-Nr. 6230 24
Artikel-Nr.
Bezeichnung
6230 90
Aufputzdemontageschutz für
PLANTEC-Geräte
6230 98
PLANTEC-Unterputz-Einbaukasten für
PLANTEC mit 18 Funktionstasten und
Display (Art.-Nr. 6230 24)
6230 96
PLANTEC-Designrahmen
6230 93
PLANTEC-Beschriftungsbogen für
PLANTEC mit 18 Funktionstasten und
Display (Art.-Nr. 6230 24)
(1 Bogen für 2 Geräte)
Stand 09/02
Farbe
Artikel-Nr.
Aluminium
6230 14
Farbe
Artikel-Nr.
Aluminium
6230 24
PLANTEC mit 8/18 Funktionstasten und Display
1. Funktion
Komfortable Steuerungs- und Anzeigeeinheit mit integrier-
tem Busankoppler.
Über 8 (Art. 6230 14) bzw. 18 (Art. 6230 24) Funktionsta-
sten können je nach Programmierung entweder Szenen
oder Einzelfunktionen (Beleuchtung, Jalousie, Belüftung
oder Heizung) aufgerufen werden. Zudem lassen sich Funk-
tionen, die nicht über die Funktionstasten bedient werden,
menügeführt über das Display ansteuern. Meldetexte oder
Aktorbezeichnungen sind frei programmierbar. Szenenein-
stellungen sind vom Anwender ohne Software jederzeit än-
derbar. Die Szenen können über Nebenstellenobjekte akti-
viert werden. Die Displaybeleuchtung ist parametrierbar.
Eintreffende Informationen werden auf dem Display ange-
zeigt. Die Spannungsversorgung des Gerätes ist auch mit
DC 12V möglich. Um bei Netzspannungsausfall die Span-
nungsversorgung des Gerätes zu gewährleisten, kann
PLANTEC zusätzlich mit DC12V versorgt werden.
Funktionen:
Speicherung von max. 8 Szenen
Steuerung von bis zu
- 10 Lampengruppen (Schalten/Dimmen/Wert)
- 6 Jalousiegruppen (Auf/Ab/Schritt/Position)
- 3 Belüftungsgruppen (Schalten/Dimmen/Wert)
- 2 Betriebszustände von Raumthermostaten
(Nacht/Komfort/Standby)
Anzeige von
- max. 20 Texten, über 10 Objekte ansteuerbar
- Datum, Uhrzeit (wenn Zeitgeber am Bus)
2. Montage
Bei den Geräten mit Display befindet sich der Busankoppler
und die Versorgung für das Display an der Rückseite des
Gerätes. Für den Betrieb wird eine 230 V-Hilfsspannung
(Zuführung von oben) oder 12 V (Zuführung von unten) und
der INSTABUS (Zuführung von unten) in einer UP-Doppel-
dose benötigt. Zwischen den 230V Niederspannungsleitun-
gen und der Busleitung bzw. 12V (SELV)-Leitungen muß ein
Sicherheitsabstand von mindestens 4 mm eingehalten wer-
den. Es sind die gegenüberliegenden Einführungsöffnun-
gen der Installationsdose zu verwenden. Der Mantel der
Busleitung sollte so kurz wie möglich an der Busklemme
abgesetzt werden. Der PLANTEC Einsatz selbst dient als
Trennsteg.
Die DC 12V Hilfsspannung muß die Bedingungen
Schutzkleinspannung SELV erfüllen!
Der Busanschluß erfolgt über die im Lieferumfang enthalte-
ne Busanschlußklemme. An die Busanschlußklemme kön-
nen max. 4 Aderpaare angeschlossen werden.
Die Leitungen zu der 230 V Netzspannung bzw. 12 V Puffer-
spannung werden über schraubbare Steckklemmen ange-
schlossen. Die Leitungen von 0,2 bis 2,5 mm² können vor
dem Einbau des Gerätes an die Steckklemme ange-
schraubt und nachträglich eingesteckt werden.
Kapitel 3: Taster/PLANTEC
3.1 PLANTEC
Art.- Nr. 6230 14/24
1
