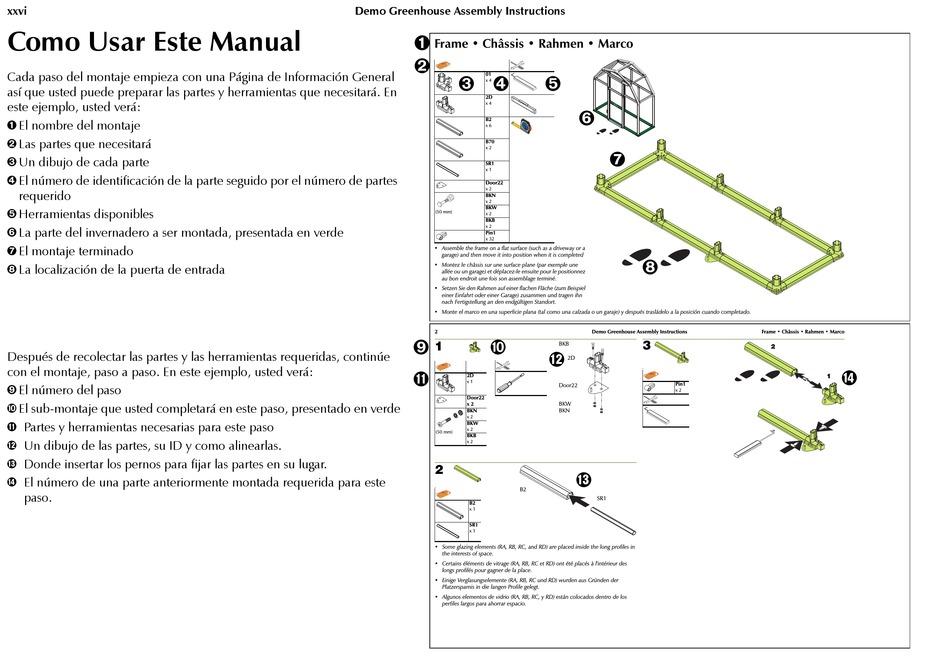

Como Usar Este Manual
Cada paso del montaje empieza con una Página de Información General
así que usted puede preparar las partes y herramientas que necesitará. En
este ejemplo, usted verá:
El nombre del montaje
Las partes que necesitará
Un dibujo de cada parte
El número de identificación de la parte seguido por el número de partes
requerido
Herramientas disponibles
La parte del invernadero a ser montada, presentada en verde
El montaje terminado
La localización de la puerta de entrada
Después de recolectar las partes y las herramientas requeridas, continúe
con el montaje, paso a paso. En este ejemplo, usted verá:
El número del paso
El sub-montaje que usted completará en este paso, presentado en verde
Partes y herramientas necesarias para este paso
Un dibujo de las partes, su ID y como alinearlas.
Donde insertar los pernos para fijar las partes en su lugar.
El número de una parte anteriormente montada requerida para este
paso.
Demo Greenhouse Assembly Instructions
Frame • Châssis • Rahmen • Marco
01
x 4
2D
x 4
B2
x 6
B70
x 2
SR1
x 1
Door22
x 2
BKN
x 2
BKW
(50 mm)
x 2
BKB
x 2
Pin1
x 32
• Assemble the frame on a flat surface (such as a driveway or a
garage) and then move it into position when it is completed
• Montez le châssis sur une surface plane (par exemple une
allée ou un garage) et déplacez-le ensuite pour le positionnez
au bon endroit une fois son assemblage terminé.
• Setzen Sie den Rahmen auf einer flachen Fläche (zum Beispiel
einer Einfahrt oder einer Garage) zusammen und tragen ihn
nach Fertigstellung an den endgültigen Standort.
• Monte el marco en una superficie plana (tal como una calzada o un garaje) y después trasládelo a la posición cuando completado.
2
1
1
2D
x 1
Door22
x 2
BKN
x 2
BKW
x 2
(50 mm)
BKB
x 2
2
0p
B2
B2
x 1
SR1
x 1
• Some glazing elements (RA, RB, RC, and RD) are placed inside the long profiles in
the interests of space.
• Certains éléments de vitrage (RA, RB, RC et RD) ont été placés à l'intérieur des
longs profilés pour gagner de la place.
• Einige Verglasungselemente (RA, RB, RC und RD) wurden aus Gründen der
Platzersparnis in die langen Profile gelegt.
• Algunos elementos de vidrio (RA, RB, RC, y RD) están colocados dentro de los
perfiles largos para ahorrar espacio.
Demo Greenhouse Assembly Instructions
3
BKB
2D
#
Pin1
Door22
x 2
BKW
BKN
SR1
Frame • Châssis • Rahmen • Marco
Demo Greenhouse Assembly Instructions
2
1
