ou 1 clé à molette (non fournies)

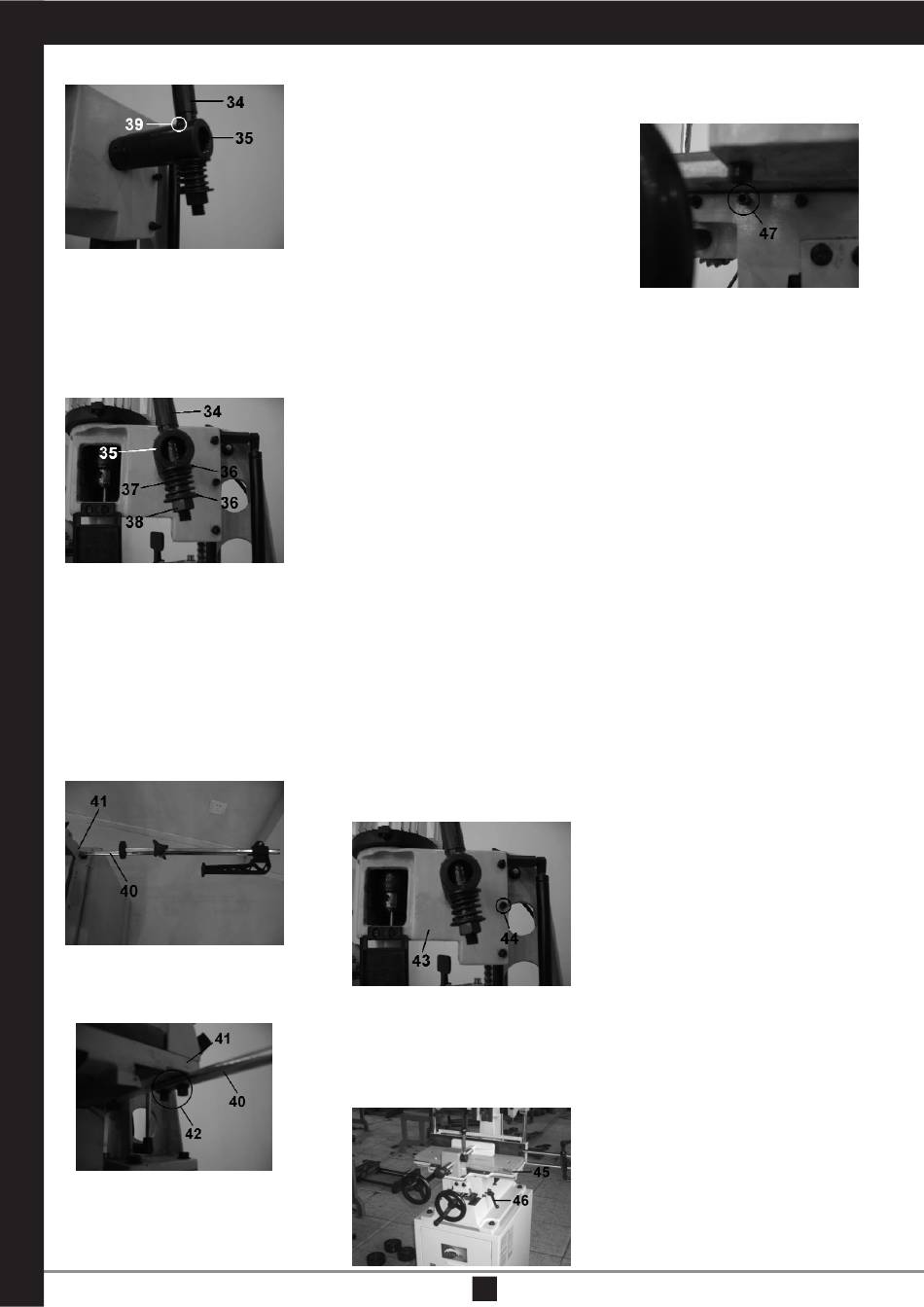

- Placez le levier (34) dans son
support (35) en prenant soin de
bien positionner la goupille (39)
dans son logement et de bien
orienter les empreintes de la
poignée.
- Insérez une des deux rondelles
(36), puis le ressort (37), la
deuxième rondelle (36), et ser-
rez le tout avec l'écrou (38).
5.5 Montage de la
butée de longueur
Outil nécessaire: 1 clé 6 pans de
5mm.
- Placez la butée de longueur
(40) sous le support de table
(41), à droite et à l'arrière.
- Fixez-la dans le support avec
les 2 ensembles rondelles/vis 6
pans creux M6x25 (42).
6. Réglages et
manipulation
! Danger ! Effectuez toutes ces
opérations machine à l'arrêt et
débranchée du secteur.
- Vérifiez avant toute opération
que les dispositifs de sécurité et
de protection sont en bon état.
- Utilisez un équipement de
protection personnelle.
- Veillez à avoir une position de
travail correcte et confortable.
- Effectuez tous les réglages
machine à l'arrêt et débranchée
du secteur.
- Choisissez correctement la
mèche en fonction du travail que
vous allez effectuer.
6.1 Déverrouillage de
la machine
Outil nécessaire: 1 clé 6 pans de
5mm.
Pour des raisons de protection
et de sécurité durant le transport
de la machine, la tête de mortai-
sage (43) et la table de chario-
tage (45) ont été bloquées.
Déblocage de la tête de mor-
taisage (43)
- Desserrez la vis 6 pans creux
M6x35 (44) pour pouvoir monter
ou descendre la tête de
mortaisage (43).
Table de chariotage (45)
FR
9
- Desserrez la poignée (46) pour
pouvoir faire charioter la table
(45) sur la profondeur.
- Desserrez la vis 6 pans creux
M6x35 (47) pour pouvoir faire
charioter la table (45) sur la
largeur.
6.2 Montage et réglage
de la mèche à bédane
Outils nécessaires: 1 clé 6 pans
de 5mm + 1 clé de mandrin.
! Danger de coupures ! Même
machine à l'arrêt, l'outil peut
provoquer des coupures. Portez
toujours des gants, aussi bien
pour les opérations de montage
et de démontage, que pour la
manipulation de l'outil.
- Utilisez un outil adapté à votre
travail.
- Utilisez une mèche et un
bédane correctement affûtés. Un
outil dont la coupe est émoussée
vous rendra le travail pénible et
fera forcer inutilement
machine, la finition ne sera pas
de qualité.
- Faites affûter régulièrement la
mèche et le bédane, selon la
fréquence d'utilisation.
- Examinez régulièrement l'état
de vos outils. Veillez à ce que
l'affûtage soit suffisant, qu'il n'y
ait pas de crique ou de fissure,
qu'ils ne soient pas vrillés ou
tordus...
la
