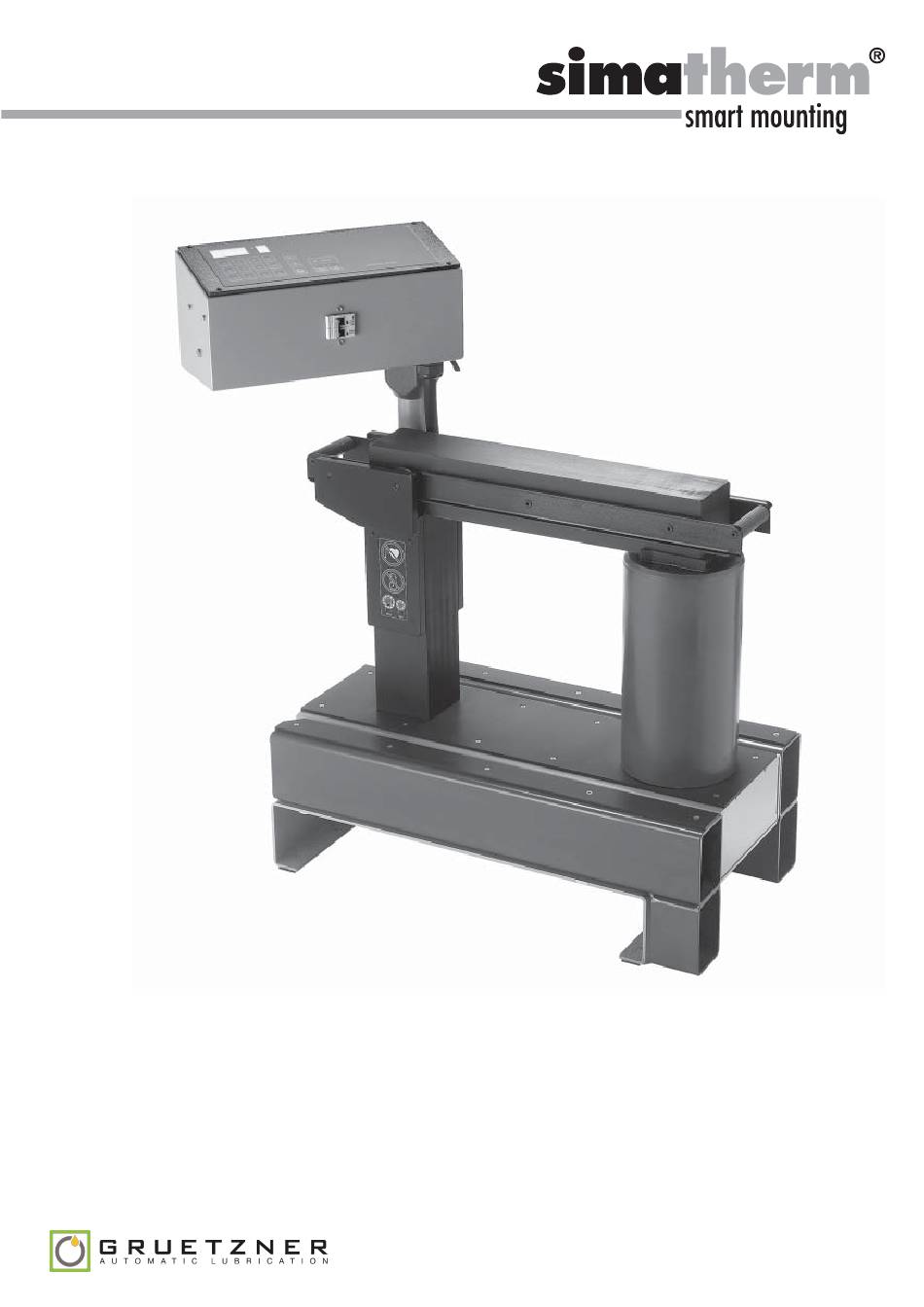

- Seite 1 IH 240 Induction Heater Bedienungsanleitung Instruction for use Mode d‘emploi Manuale d‘instruzioni Manual de instrucciones...
- Seite 2 Induktionsheizgerät IH 240...
-
Seite 3: Inhaltsverzeichnis
CE Konformitätserklärung Sicherheitshinweise Einführung Zweckbestimmung Funktionsprinzip Technische Beschreibung Bestandteile Technische Daten Installation der Netzstecker Vorbereitung der Inbetriebnahme Betrieb Funktion der Displays Funktion der Schalttasten TEMPERATURMODUS TEMPERATURMODUS ZEITMODUS Temperaturmessung Änderung der Temperatureinheit Entmagnetisierung Wahl der Leistungsstufe Sicherheitsfunktionen Störungssuche Ersatzteile Induktionsheizgerät IH 240... -
Seite 4: Ce Konformitätserklärung
Induktionsheizgerät IH 240... -
Seite 5: Sicherheitshinweise
Sicherheitshinweise • Das IH 240 erzeugt ein Magnetfeld. Personen mit einem Herzschritt- macher müssen daher bei Betrieb des Gerätes einen Mindestabstand von fünf Metern zum IH 240 einhalten. Auch elektronische Geräte wie Armbanduhren können davon beeinflusst werden. • Die Betriebsanweisungen immer befolgen. -
Seite 6: Einführung
Einführung Das simatherm IH 240 Induktionsheizgerät ist für die Erhitzung von Lagern oder anderen metallischen ringförmigen Werkstücken gebaut. Die Wärme führt zu einer Ausdehnung des Werkstückes, so dass während der Montage auf das Gegenteil keine Kraft erforderlich ist. Bei der Erwärmung von Lagern reicht für die mühelose Montage ein Temperaturunterschied zwischen Lager... -
Seite 7: Technische Beschreibung
Gefahr besteht, daß empfindliche Werkstücke zu schnell erwärmt werden, z.B. Lager mit C1- oder C2-Luft. Bestandteile Das simatherm Induktions-Anwärmgerät besteht im wesentlichen aus einem U-förmigen Eisenkern mit einer großen Induktionsspule auf dem einen Schenkel. Die elektronische Regeleinheit ist in einer separaten Überwachungseinheit untergebracht. -
Seite 8: Technische Daten
Netzsteckerterminal gelb / grün Erde braun Phase 1 blau Phase 2 Das IH 240 Induktionsheizgerät nur an zwei dieser drei Phasen anschließen. Sicherstellen, dass eine ausreichende Sicherung das Stromnetz absichert. Technische Daten zum Stromkreisschutz siehe Abschnitt 2.2. Induktionsheizgerät IH 240... -
Seite 9: Vorbereitung Der Inbetriebnahme
• Bei Verwendung des TEMPERATUR-MODUS, die Temperatursonde in den Anschluss links am Heizgerät stecken. Das magnetische Ende der Sonde auf den inneren Ring des Lagers oder auf die innerste Stelle des Werkstücks setzen. • Das IH 240 Gerät am Stromschalter auf der linken Seite einschalten. Induktionsheizgerät IH 240... -
Seite 10: Betrieb
Funktion POWER Kontrollampe für Hauptschalter ein ZEIT ZEITMODUS (TIME MODE) TEMP TEMPERATURMODUS (TEMP MODE) LAGER Automatische Vorwahl von 110°C bzw. 230°F START/STOP Starten oder unterbrechen des Heizvorganges ON/OFF Gerät ein- bzw. ausschalten Leistungsreduktion 50% 100% Volle Leistung Induktionsheizgerät IH 240... -
Seite 11: Temperaturmodus
Temperatur des Werkstückes um 10 °C unter den Sollwert fällt. Zum Ausschalten des Heizgerätes und Entmagnetisieren des Werkstücks auf START/STOP drücken. • Das IH 240 ist nun für die Erhitzung eines anderes Bauteils mit den glei- chen Einstellungen bereit. Induktionsheizgerät IH 240... -
Seite 12: Zeitmodus
START/STOP drücken. • Das Werkstück mit geeignetem Handhabungsgerät und Arbeitsschutz (Achtung das Bauteil ist heiss!) entfernen. • Das IH 240 ist nun für die Erhitzung eines nächsten Werkstücks mit den gleichen Einstellungen bereit. Temperaturmessung Ist das Gerät nicht im Heizbetrieb, kann trotzdem die Temperatur des Werk- stücks gemessen werden. -
Seite 13: Wahl Der Leistungsstufe
• Bei empfindlichen Lagern (einschließlich Lagern mit einem C1- oder C2-Innenabstand) oder Lagern mit einem Messingmantel und bei Ver- wendung des kleinerer Joche 50% der Leistung wählen. Sicherheitsfunktionen Das IH 240 ist mit den folgenden Sicherheitsfunktionen ausgestattet: • Hauptschalter mit Überstromauslöser • Automatischer Überhitzungsschutz • Automatische Stromkontrolle •... -
Seite 14: Störungssuche
Joch 100 x 100 x 570mm IH 240-3 Joch 65 x 65 x 570mm IH 240-5 Thyristor IH 240-6 Thyristor Schutzprint zu IH 240 IH 240-7 Hauptschalter IH 240 IH 240-10 Set Aufsatzjoche 100 x 100 x 150mm IH 240-11...
