Gewächshaus

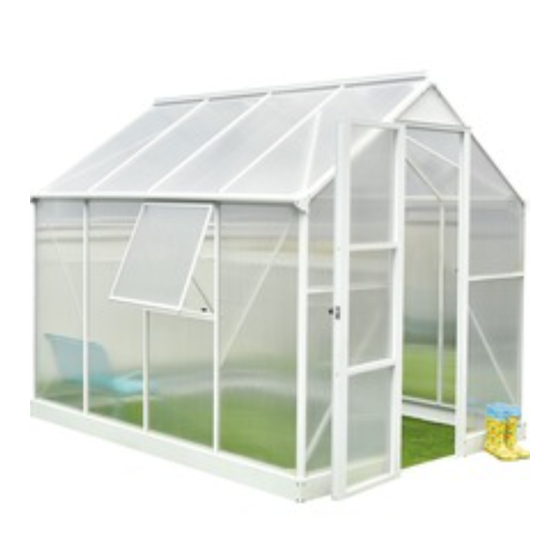

Montageanleitung
Gröβe : 314 x 190 x 214 cm (LxBxH) 6m²
12/08/2019
Wichtig
Lesen Sie sich die Anweisungen sorgfältig durch, bevor Sie mit der Montage des Gewächshauses beginnen.
Überprüfen Sie Ihre Ware vor der Montage sorgfältig auf Vollständigkeit und Zustand.
Bitte befolgen Sie beim Aufbau die Schritte der Anleitung.
Bewahren Sie diese Anleitung an einem sicheren Ort auf, falls Sie später noch einmal Hilfe benötigen.
ISGCK310C-W
Werbung
Verwandte Anleitungen für Hornbach ISGCK310C-W
Inhaltszusammenfassung für Hornbach ISGCK310C-W
- Seite 1 Gewächshaus Montageanleitung Gröβe : 314 x 190 x 214 cm (LxBxH) 6m² ISGCK310C-W 12/08/2019 Wichtig Lesen Sie sich die Anweisungen sorgfältig durch, bevor Sie mit der Montage des Gewächshauses beginnen. Überprüfen Sie Ihre Ware vor der Montage sorgfältig auf Vollständigkeit und Zustand.
-
Seite 2: Wasserwaage
Sicherheitshinweise: Werkzeuge und Ausrüstung sind erforderlich! Tragen Sie Handschuhe während der Montage. Bauen Sie nicht bei stark windigem oder Schutzausrüstung: nassem Wetter auf, es wäre gefährlich für das Produkt und für Sie. 1. Schutzhelm Kommen Sie mit den Aluminiumprofilen nicht in die Nähe von Stromleitungen. Beim Aufbau bitte Schutzbrille und Arbeitsschuhe tragen. - Seite 3 Stellen Sie zunächst sicher, dass Sie einen guten Installationsort zur Verfügung haben. Finden Sie einen flachen Boden, der 2 mal größer als das Gewächs- haus ist. Wir empfehlen: 1. Mindestens 3 Personen zum Aufbau des Ge- wächshauses. 2. Benutzen Sie gute Werkzeuge, damit Sie die Maße und Anweisungen genau befolgen können.
- Seite 4 （ ） PARTS LISTE Tür Frontwand und Rückwand NO. Qty. Qty. CA01 CD01 1 1122mm 1784mm CA03 CD03 1 CA02 1310mm CD02 4 482mm CA05 CD07 1 679mm 1748mm CA07 CA05 CA07 CD09 1 728mm CA08 556mm CD08 1 CA09 588mm 1812mm CA11...
- Seite 5 （ ） PARTS LISTE Linke und rechte W nde und oben NO. Qty. Polycarbonate board 1310mm 1102mm CA09 588mm CP4R CP4L 588mm 1300mm 1100mm 1250mm CA18 573mm C31E 1536mm CP11 C32E 1554mm C38E 1525mm CP10 C22EL 1564mm C22ER NO. Qty. NO.
- Seite 6 Auf die Filmseite zur Sonne, da sie UV-gesch ützt ist. Weiβe Installation "hexagonale Schraube" Legen Sie die "Hexagonalschraube" in die Nut, drehen Sie sie im Uhrzei- gersinn fest. Schieben Sie die "Hexagonalschraube" von Hand ein und drehen Sie an der benötigen Stelle fest.
- Seite 7 Installationsanleitungen und Abbildungen 1. Vor der Installation müssen Sie die Bedeutung der folgenden 1. Stellen Sie sicher, dass der Boden flach und fest ist. Vermeiden Sie Bodenabsenkung, damit Symbole kennen. das Gewächshaus nicht kippt. 2. Verwenden Sie am besten ein Fundament aus Beton o. ä.. 2.
- Seite 8 Rückwand Ⅰ F4 x32 CA01 CA03 CP4L CP4R CA09 CA09 CA09 CA11 CA11 CA07 CA05 CA02 CA02 CA18 CA18 CA18...
- Seite 9 CA05 CA07 CA02 x2 F4 x4 Ⅰ CA02 CA02 CA05 CA07 Ⅱ CA05 CA05 CA02 CA07 CA07 CA05 CA07 CA02...
- Seite 10 CA11 x2 CA18 x3 F4 x6 Ⅰ Ⅱ Ⅲ CA05 CA05 CA02 CA07 CA07 CA11 CA11 CA11 CA02 CA11 Ⅳ CA02 CA11 CA02 CA18 CA11 CA18 CA18 CA18 -10-...
- Seite 11 CP4L CP4R CA09 x3 F4 x12 Ⅰ Ⅱ CP4L CP4R CA02 CA09 CA09 CA09 CA09 CA02 Ⅲ CP4R CP4L CA09 CA09 CA09 CA02 CP4R CP4L CA02 CA02 CA09 CA09 CA09 CA02 -11-...
- Seite 12 CA01 Ⅱ CA01 CA03 F4 x10 CA03 C5 x2 Ⅰ CA01 CA03 CP4L CP4R Ⅲ CA03 CA01 CA02 CA02 Alle Schrauben an der Rückwand sind verriegelt -12-...
- Seite 13 Frontwand Ⅱ F4 x35 CA01 CA03 CD09 CP7R CP7L CA08 CA08 CA02 CA02 CA11 CA11 CD08 CD10 CA15 CA15 CD07 -13-...
- Seite 14 CD08 CD10 CA02 x2 F5 x6 F4 x8 CA11 x2 Ⅰ Ⅱ Ⅲ CA02 CA11 CD08 CA11 CA02 CD10 Ⅳ WD-40 Silicon Einfachere Installation von F5 mit Ⅴ WD-40 Schmierstoff. CA11 Ⅴ CA11 CA02 Ⅱ CD10 Ⅲ CD08 Ⅳ Ⅱ CA02 -14-...
- Seite 15 CA08 x2 CA15 x2 C2 x2 F5 x2 F4 x8 Ⅰ CA08 Ⅱ Ⅲ CA02 CA08 CA15 CA02 CA08 CA08 CD10 CD08 CA02 CA08 CD08 CD10 CA08 CA02 CA15 CA15 -15-...
- Seite 16 6 x6 CD09 CD07 C5 x2 F5 x4 F4 x8 Ⅰ Ⅱ Ⅲ Ⅳ Ⅴ CD10 CD08 CD08 CD09 CD07 Ⅵ Ⅵ CD07 CD09 Ⅶ Ⅴ Ⅳ CD09 Ⅶ CD10 Ⅶ CD08 CA02 CD10 CD08 CA02 CA02 CA02 Ⅲ -16- CD07...
- Seite 17 CA01 CP7R CP7L CA03 F4 x11 Ⅰ Ⅱ Ⅲ CA01 CP7R CP7L CA01 CA03 CA03 CA08 CA03 CP7R CP7L Ⅳ CA01 CD09 CP7R CP7L CA08 CD09 CA08 F4 F5 Alle Schrauben an der Rückwand sind verriegelt -17-...
- Seite 18 Linke und rechte Wand F4 x60 Ⅲ C31E C31E C22EL C22ER -18-...
- Seite 19 C22ER C22EL 3 x4 F4 x12 Ⅱ Ⅲ Ⅰ C22EL C22ER -19-...
- Seite 20 19 x8 C10 x4 F4 x20 Ⅱ Ⅰ Ⅲ CA10 C22EL C22ER Ⅳ Ⅳ Ⅳ Ⅳ Ⅳ Ⅱ Ⅱ -20-...
- Seite 21 C31E x4 C9C x2 F4 x8 C31E C31E F4 x4 C31E C31E C31E -21-...
- Seite 22 C1 x8 F4 x20 Ⅱ Ⅰ C31E C31E -22-...
- Seite 23 Zurück Tür CD01 CP1 x3 CD02 x4 F5 x6 5 x3 CD03 F1 x8 5 x3 F1 x4 CD02 F5 x6 CD01 CD02 CD02 CD02 CD02 CD02 CD02 WD-40 CD01 Einfachere Installation von F1 mit WD-40 Schmierstoff. CD03 CD03 CD02 Zurück Zurück Zurück...
- Seite 24 CW1 x2...
- Seite 25 über dem Fundament montiert F4 x36 Ⅲ Ⅰ Ⅲ Ⅱ -25-...
- Seite 26 F4 x18 Es wird empfohlen, die Schraube zu lösen und den Abstand anzupassen -26-...
- Seite 27 F4 x18 Es wird empfohlen, die Schraube zu lösen und den Passungsabstand einzustellen. -27-...
- Seite 28 Nach oben ö ä ä Sie k nnen den Speicherort der h ngenden Fensterinstallation w hlen nach Ihren eigenen Nutzungsgewohnheiten und Luftzirkulation. F4 x 53 CA09 Fenster C10C C38E C38E -28-...
- Seite 29 F4 x4 -29-...
- Seite 30 F4 x16 -30-...
- Seite 31 C20 x6 F4 x24 Ⅰ Ⅱ F4 x2 F4 x2 F4 x2 F4 x2 F4 x2 F4 x2 Ⅲ F4 x2 Ⅰ -31-...
- Seite 32 C38E Fenster Fenster C38E Fenster -32-...
- Seite 33 C20 x2 F4 x9 Ⅱ Ⅰ F4 x2 F4 x3 F4 x3 F4 x2 Ⅰ Ⅱ Ⅲ Ⅳ -33-...
- Seite 34 C12 x4 C24 x4 Ⅰ Ⅱ F4 x8 Ⅰ Ⅰ Ⅱ Ⅱ -34-...
- Seite 35 CA18 x10 CP8 x9 CP11 CA18 CP11 CA18 CA18 CA18 CA18 CA18 -35-...
- Seite 36 Ⅰ Ø7 F4 x2 Fenster Fenster Ⅱ Ⅲ C31E Ø7 Ø7 F4 x2 -36-...
- Seite 37 C32E x4 CP9 x9 CP10 WD-40 -37-...
- Seite 38 CA09 x2 CC3 x2 F3 x6 F4 x4 Ⅰ CA09 Fenster Ⅱ CA09 CP10 Fenster CA09 CP10 -38-...
- Seite 39 Beachten Sie die Verwendung des Fensters Offen Geschlossen -39-...
- Seite 40 L5 x3 F05 x12 -40-...
- Seite 41 F8 x8 F4 x10 -41-...
- Seite 42 Instandhaltung: 1. Bei unebenen Boden kann sich das Gewächshaus verformen. Falls Ihnen eine Verformung auffällt, korrigieren Sie bitte den Unter- grund. 2.Verhindern Sie erhöhtes Ladegewicht. Lassen Sie keine Kletterpflanzen, Gemüse oder ähnliches auf dem Baldachin wachsen, sonst kann es zu Brüchen oder Rissen kommen. Die Wartung der Doppelstegplatten: 1.
