Fahrzeugheckklappe aufkleben wo die
Haltekrallen eingehängt werden.

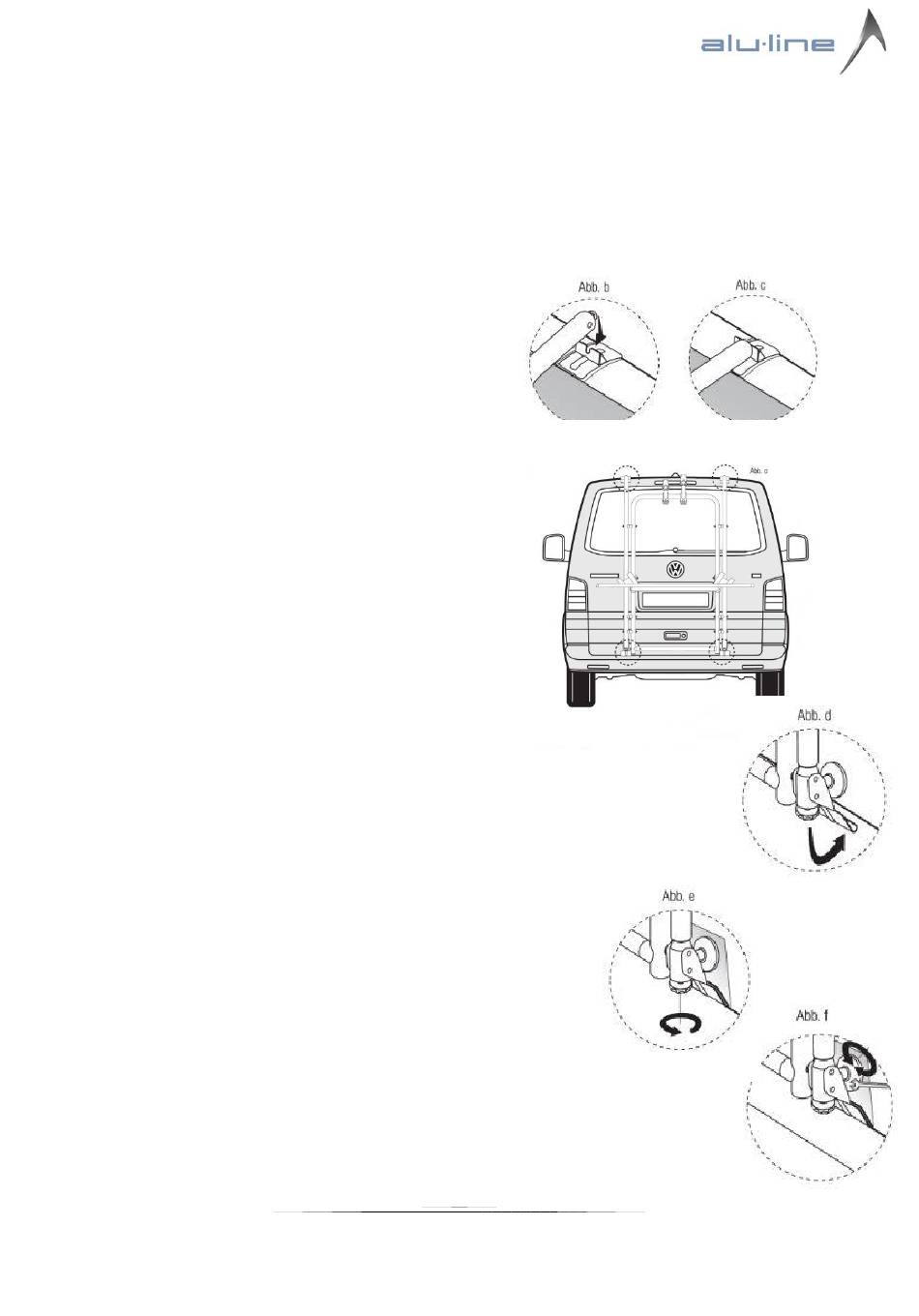

Öffnen Sie die Heckklappe Ihres Fahrzeuges so
weit, dass die Türe nicht mehr im Schloss
eingerastet ist. Bringen Sie die oberen
Haltekrallen (5) mittig in Position.
Hängen Sie die Endstücke des Trägers in die
Schlitze der beiden oberen Haltekrallen ein
(Abb. b und Abb. c).
Auf mittige Ausrichtung achten (Abb. a).
Öffnen Sie die Sterngriffschrauben um die
unteren Haltekrallen an der Unterseite der
Heckklappe einzuhängen (Abb. d).
Verspannen Sie nun auf beiden Seiten den
Träger durch leichtes gleichmäßiges Anziehen
der Sterngriffschraube (Abb. e).
Achten Sie darauf, dass die Haltekrallen sauber
an der Heckklappe einrasten und der
Gummiteller flächig an der Heckklappe anliegt.
Der Abstandsteller mit Gummiauflage (10),
welcher in der unteren Gewindebohrung der
unteren Haltekrallen eingeschraubt wird, kann
nun handfest (ca. 2Nm) mit Hilfe eines
Sechskantschlüssels (Abb. f) angezogen werden,
so dass dieser sich gegen die Heckklappe
ausspannt.
