Inhaltszusammenfassung für Westec PV-ENERGYMANAGER 1.1

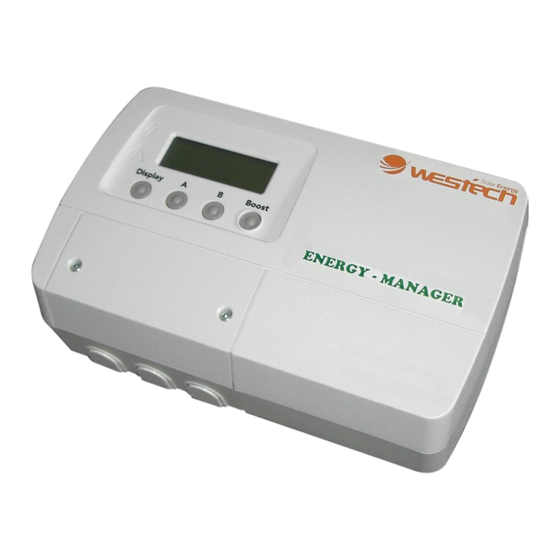

- Seite 1 Installations- und Bedienungsanleitung PV-ENERGYMANAGER 1.1...
-
Seite 2: Inhaltsverzeichnis
Vor dem Gebrauch lesen Sie bitte diese Gebrauchsanweisung sorgfältig Vielen Dank, dass Sie sich für ein Westech-Solar PV-Energy Manager 1.1 entschieden haben. Diese Anleitung soll ihnen Informationen geben über die Installation, Bedienung und Programmierung des Gerätes. Bitte bewahren Sie Anleitung sicher auf Der Energy-Manager wurde entwickelt, um in Verbindung mit Photovoltaikmodulen , wo überschüssige Energie anfällt, diese Energie genutzt werden kann. -
Seite 3: Installation Und Anschluss
Installation und Anschluss Das Gerät sollte an einem trockenen Ort (Schaltschrank) in der Nähe des Warmwasserspeichers an einer abgesicherten Leitung zwischen Sicherungsschrank und Heizstab des Brauchwasserspeichers installiert werden. Der Heizstab muss ein einstellbares Thermostat haben um eine Überhitzung des Brauchwasserspeichers zu verhindern. -
Seite 4: Anschlußdiagramme
Anschlußdiagramme Schema A- 1 Heizstab Bei einem Heizstab ist die Verbindungsbrücke wie abgebildet zu setzen. Dies erlaubt durch Drücken der Boost - Taste den Heizstab zwangsweise aufzuheizen (Bei Nacht oder bewölktem Himmel). Schema B- 2 Heizstäbe Wenn zwei Heizstäbe angeschlossen sind darf die maximale Leistung von 3kW nicht überschritten werden. Die automatische Aufheizung wird deaktiviert sobald der Heizstab durch Drücken der Boost- Taste aufgeheizt wird. -
Seite 5: Bedienung
Bedienung-Betrieb Zeigt die Menge an Energie, die gespart wird Display (siehe Anzeige Cycle) Taste Ermöglicht die Programmierung A Taste (siehe Programmierung) Ermöglicht die Verbindung mit der Boost Display B Taste Sendereinheit (Siehe Sender verbinden) Ermöglicht Zeitliche Zwangsaufheizung Boost Taste (siehe Boost- Funktion) Leuchtet bei Problemen (siehe Fehlersuche) Blinkt wenn überschüssige Energie in den... -
Seite 6: Verbindung Der Sendereinheit Mit Dem Energiemanager
Programmierung Im Einstellmenü können Uhrzeit des Gerätes geändert werden sowie zeitgesteuerte Zwangsaufheizung eingestellt werden. Zeitgesteuerte Zwangsaufheizung zu zwei unterschiedlichen Zeiten pro Tag ermöglichen den Benutzer das Wasser auch ohne genügend Sonneneinstrahlung aufzuheizen. Hierbei wird der Strom aus dem Stromnetz genommen. Dies wird verwendet, um heißes Wasser zu Zeiten bereitzustellen, in denen kein Solarertrag möglich ist (nachts, starke Bewölkung). -
Seite 7: Fehlerbehandlung - Warnungen Und Meldungen
Manuelles Aufheizen Ein manuelles Zwangsaufheizen mit Netzstrom kann durch drücken der Boost -Taste gewählt werden. Die volle Leistung wird hierbei für den ausgewählten Zeitraum in den Heizstab geleitet. Jedes Drücken der Boost-Taste verlängert die Aufheizzeit um 15 Minuten bis zu maximal 2 Stunden. -
Seite 8: Technische Daten
Technische Daten Energiemanager Controller: 220 - 240 Vac Arbeitsspannung: Control type: 13A (3000W Heizelement) Maximalleistung Verbraucher: 0 bis 40°C Umgebungstemperatur: EN 60730-2-7, EN 301 489-3, EN 300 220 Normen: 210 x 131 x 67 mm Maße: Energiemanager Sender: 2 x AA IEC LR6 1.5V Alkaline Batterietyp: 1 Jahr (danach vom Benutzer zu erneuern) Batterielebensdauer:...
