FINO 85053 Bedienungsanleitung

FINO
LED-Lupenleuchte
85053/85054/85055/85056
Deutsch
Bedienungsanleitung
Pos : 1 /F INO-Gebrauc hsanweisungen/Allgemei ne Module/Ü berschriften F INO-GAs/Ü berschrift Anwendungs ber eic he ( 1. Übersc hrift) @ 0\mod_1407482241013_6.doc x @ 2000 @ @ 1
1. Anwendungsbereiche
Pos : 2 /F INO-Gebrauc hsanweisungen/Ger äte/Leuc hten/Anwendungsbereic he/Anwendungs ber eic he FINO LED-Lupenleuc hte @ 6\mod_1454591562394_6.doc x @ 30712 @ @ 1
Mit hochwertiger Glaslinse und 21 ringförmig
angeordneten Leuchtdioden für eine schat-
tenfreie Ausleuchtung des Arbeitsplatzes.
Pos : 3 /F INO-Gebrauc hsanweisungen/Allgemei ne Module/Ü berschriften F INO-GAs/Ü berschrift Gefahrenhi nweise @ 0\mod_1407482558169_6.doc x @ 2035 @ @ 1
2. Gefahrenhinweise
Pos : 4 /F INO-Gebrauc hsanweisungen/Allgemei ne Module/Anleitung/Anleitung Wartung DT &SHOP oder F achwer kstatt - H aftungsausc hlus s @ 1\mod_1424965465315_6.doc x @ 19846 @ @ 1
Reparaturen am Produkt erfolgen durch
DT&SHOP oder eine autorisierte Werkstatt.
Für Schäden, die im Zusammenhang mit ei-
genmächtigen Reparaturen entstehen, haftet
der Anwender. Für das Gerät gelten uneinge-
schränkt die Garantie- und Lieferbedingun-
gen von DT&SHOP.
Pos : 5 /F INO-Gebrauc hsanweisungen/Ger äte/Leuc hten/Gefahr enhinweis e/Gefahrenhi nweise Teil 2/2 alle FINO Leuchten + Teil 2/3 F INO LED-Gel enkleuc hte @ 5\mod_1451473980409_6.doc x @ 28616 @ @ 1
Leuchte nur in trockenen Innenräumen
betreiben (Schutzart IP 20). Direkte Sonnen-
einstrahlung auf die Linse vermeiden. Brand-
gefahr durch Brennglaseffekt. Linse bei
Nichtgebrauch abdecken. Leuchte nicht
ohne Diffusorabdeckung betreiben. Häufiges
Ein-/Ausschalten innerhalb kurzer Intervalle
vermeiden, da dies die Lebensdauer der
Leuchte verringert.
Pos : 6 /F INO-Gebrauc hsanweisungen/Ger äte/Leuc hten/Gefahr enhinweis e/Gefahrenhi nweise Teil 3/3 F INO LED-Gel enk-/Lupenl euc hte @ 5\mod_1454076787361_6.doc x @ 29662 @ @ 1
Leuchte vor dem Öffnen immer vom Netz
trennen.
Pos : 7 /F INO-Gebrauc hsanweisungen/Allgemei ne Module/Ü berschriften F INO-GAs/Ü berschrift Anl eitung @ 0\mod_1407482739127_6.doc x @ 2046 @ @ 1
GmbH · Mangelsfeld 18 · D-97708 Bad Bocklet · Tel. +49 97 08 90 94 20 · Fax +49 97 08 90 94 21
info@fino.com · www.fino.com
8. . . . Gewährleistung
Pos : 32 /FIN O-Gebr auchs anweis ungen/Allgemeine M odul e/Gewährl eistung/Gewährleistung alle Gebr auchs anweis ungen @ 0\mod_1407482460335_6.doc x @ 2022 @ @ 1
Unsere anwendungstechnischen Empfeh-
lungen beruhen auf unseren eigenen Erfah-
rungen und Versuchen und stellen lediglich
Richtwerte dar. Es obliegt der Sachkenntnis
des Anwenders, die von uns gelieferten Pro-
dukte auf ihre Eignung für die beabsichtigten
Verfahren und Zwecke zu prüfen. Unsere
Produkte unterliegen einer kontinuierlichen
Weiterentwicklung. Wir behalten uns deshalb
Änderungen in Konstruktion und Zusammen-
setzung vor. Selbstverständlich gewährleis-
ten wir die einwandfreie Qualität unserer
Produkte.
Pos : 33 /FIN O-Gebr auchs anweis ungen/Allgemeine M odul e/Ü bersc hriften FIN O-GAs/Ü bersc hrift Ents orgung gemäß der EG-Ric htlini e 2002/96/EG @ 0\mod_1407492689267_6.doc x @ 2163 @ @ 1
9. . . . Entsorgung gemäß der EG-Richtlinie
2002/96/EG
Pos : 34 /FIN O-Gebr auchs anweis ungen/Allgemeine M odul e/Entsorgung/Entsorgung Geräte @ 0\mod_1407482398832_6.doc x @ 2011 @ @ 1
Dieses Gerät darf nicht im
Hausmüll entsorgt werden!
Wenden Sie sich bitte an den
Hersteller oder an Ihren
Händler!
Pos : 35 /FIN O-Gebr auchs anweis ungen/Allgemeine M odul e/Ü bersc hriften FIN O-GAs/Ü bersc hriften 2. Ebene/Übersc hrift R egistrier ungs nummer (1. Ü bersc hrift) @ 0\mod_1421399632939_6.doc x @ 17567 @ @ 1
9.1 Registrierungsnummer
Pos : 36 /FIN O-Gebr auchs anweis ungen/Allgemeine M odul e/R egistrierungsnummer /WEEE-R eg.-Nr. @ 1\mod_1425020537502_6.doc x @ 19913 @ @ 1
WEEE-Reg.-Nr. DE 75542610
Pos : 38 /FIN O-Gebr auchs anweis ungen/Allgemeine M odul e/Gewährl eistung/Gewährleistungsz us atz Geräte - Haftung @ 3\mod_1439286363649_6.doc x @ 25568 @ @ 1
3. Anleitung
Pos : 8 /F INO-Gebrauc hsanweisungen/Allgemei ne Module/Ü berschriften F INO-GAs/Ü berschriften 2. Ebene/Ü bersc hrift Installati on (1. Übersc hrift) @ 5\mod_1451474146291_6.doc x @ 28628 @ @ 1
3.1 Installation
Pos : 9 /F INO-Gebrauc hsanweisungen/Allgemei ne Module/Anleitung/Anleitung Transportsc häden @ 1\mod_1424965038632_6.doc x @ 19798 @ @ 1
Artikel vor Inbetriebnahme auf Transport-
schäden kontrollieren. Transportschäden
umgehend beim Lieferanten reklamieren.
Pos : 10 /FIN O-Gebr auchs anweis ungen/Geräte/Leuchten/Anl eitung/Anl eitung F INO -/HIGH LIGHT Arbeits platzleuc hte/LED- Gel enk- /Lupenleuc hte Inst. T eil 2/8 bz w. 2/7 @ 5\mod_1451474353841_6.doc x @ 28640 @ @ 1
Die Leuchte so befestigen, dass die maxi-
male Ausleuchtung des Arbeitsplatzes ge-
währleistet ist.
Pos : 11 /FIN O-Gebr auchs anweis ungen/Allgemeine M odul e/Ü bersc hriften FIN O-GAs/Ü bersc hrift Hinweis: @ 0\mod_1422373285128_6.doc x @ 18440 @ @ 1
Hinweis:
Pos : 12 /FIN O-Gebr auchs anweis ungen/Geräte/Leuchten/Anl eitung/Anl eitung F INO -/HIGH LIGHT Arbeits platzleuc hte/LED- Gel enk- /Lupenleuc hte Inst. T eil 3/7 bz w. 3/8 @ 5\mod_1451474522150_6.doc x @ 28652 @ @ 1
Durch den langen Leuchtenarm treten große
Kräfte auf, die ausbalanciert werden müssen.
Pos : 13 /FIN O-Gebr auchs anweis ungen/Geräte/Leuchten/Anl eitung/Anl eitung F INO Ar beits pl atzl euc hte + FINO LED-Gelenk-/Lupenl euchte Installati on 4/8 bz w. 4/6 @ 5\mod_1451475759524_6.doc x @ 28712 @ @ 1
Es bestehen drei Befestigungsmöglichkeiten:
Pos : 14 /FIN O-Gebr auchs anweis ungen/Geräte/Leuchten/Anl eitung/Anl eitung F INO -/HIGH LIGHT Arbeits platzleuc hte/LED- Gel enk- Lupenl euchte Inst. Teil 5/8 bz w. Teil 5/7 @ 5\mod_1451475877522_6.doc x @ 28724 @ @ 1
1) Den Aufschraubflansch der Leuchte mit
vier passenden Schrauben direkt mit der Ar-
beitsfläche verbinden. Die Schrauben müs-
sen direkt in die Arbeitsfläche gebohrt wer-
den und hinterlassen Bohrlöcher.
Pos : 15 /FIN O-Gebr auchs anweis ungen/Geräte/Leuchten/Anl eitung/Anl eitung F INO -/HIGH LIGHT Arbeits platzleuc hte/LED- Gel enk- /Lupenleuc hte Inst. T eil 6/8 bz w. 6/7 @ 5\mod_1451476029841_6.doc x @ 28736 @ @ 1
2) Verwendung der als Zubehör erhältlichen
Tischklemme (Art.-Nr. 85058): Den Auf-
schraubflansch mit den vier im Lieferumfang
der Tischklemme enthaltenen Schrauben mit
der Tischklemme verbinden. Die Tisch-
klemme am Rand der Arbeitsfläche festklem-
men.
Die Arbeitsfläche wird nicht beschädigt.
Pos : 16 /FIN O-Gebr auchs anweis ungen/Geräte/Leuchten/Anl eitung/Anl eitung F INO LED-Lupenleuc hte Installation T eil 7/8 @ 6\mod_1454592790735_6.doc x @ 30744 @ @ 1
3) Verwendung des als Zubehör erhältlichen
Tischfußes, Artikel-Nr. 85057: Den Auf-
schraubflansch mit den vier im Lieferumfang
enthaltenen Schrauben mit dem Tischfuß
verbinden. Die Arbeitsfläche wird nicht be-
schädigt.
Achtung! Den Aufschraubflansch nicht
demontieren! Das Anschlusskabel ist durch
den Hohlraum im Flansch geführt und wird
bei einer Demontage beschädigt.
Pos : 17 /FIN O-Gebr auchs anweis ungen/Geräte/Leuchten/Anl eitung/Anl eitung F INO LED-Lupenleuc hte Installation T eil 8/8 @ 6\mod_1454592967208_6.doc x @ 30757 @ @ 1
Wichtig!
Die FINO GmbH hat die vorliegende Anlei-
tung in der Absicht entwickelt, den Benutzer
beim Gebrauch der Geräte zu unterstützen
und die Inbetriebnahme und den Gebrauch
des Gerätes zu erleichtern. Für Schäden, die
auf unsachgemäße Verwendung zurückzu-
führen sind oder Veränderungen des Gerä-
tes selbst, trägt die FINO GmbH keine Ver-
antwortung. Eine Zweckentfremdung des
Gerätes führt zum Verlust der Garantie. Die
FINO GmbH entwickelt entsprechend ihrer
Politik die Produkte ständig weiter. Die FINO
GmbH behält sich das Recht vor, ohne vor-
herige Ankündigung Änderungen oder Ver-
besserungen an den in dieser Dokumenta-
tion beschriebenen Produkten oder des Do-
kuments selbst vorzunehmen. Die FINO
GmbH übernimmt keine Gewährleistung für
die Vollständigkeit oder Richtigkeit des In-
halts dieses Dokuments.
=== Ende der Liste für T extmar ke Inhalt ===

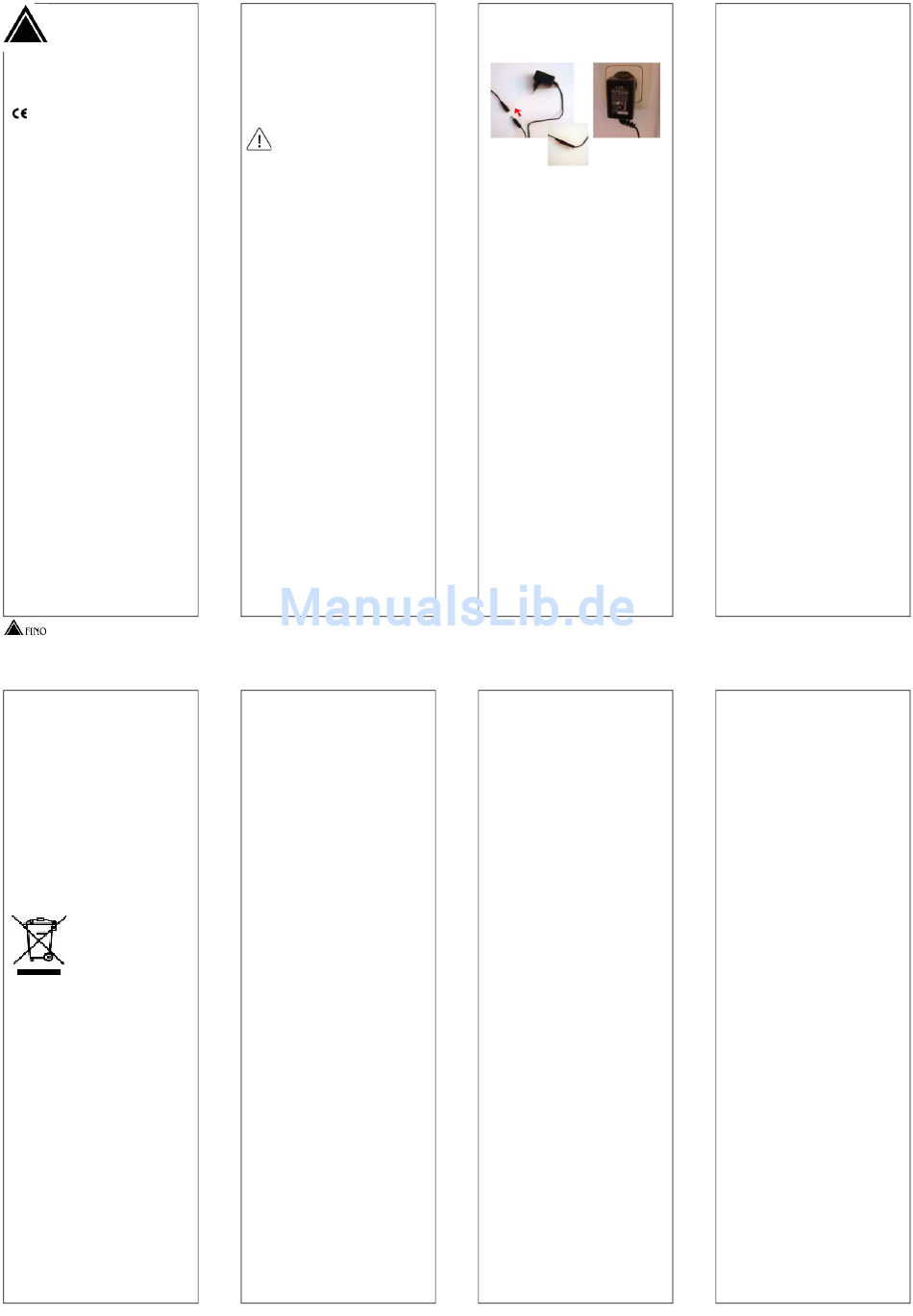

Elektrischer Anschluss:
Steckverbindung zusammenfügen. Netzteil
in eine für einen Eurostecker zugelassene
Steckdose stecken.
Pos : 18 /FIN O-Gebr auchs anweis ungen/Allgemeine M odul e/Ü bersc hriften FIN O-GAs/Ü bersc hriften 2. Ebene/Übersc hrift Bedi enung (F olgeübersc hrift) @ 4\mod_1440766213161_6.doc x @ 26529 @ @ 1
3.2 Bedienung
Pos : 19 /FIN O-Gebr auchs anweis ungen/Geräte/Leuchten/Anl eitung/Anl eitung F INO LED-Lupenleuc hte Bedienung @ 6\mod_1454593995458_6.doc x @ 30769 @ @ 1
Die Schwenkbewegung der Leuchte kann
durch leichtes Festziehen der beiden Innen-
sechskantschrauben in der Befestigung am
Hals des Aufschraubflansches gebremst
werden.
Leuchte mit der Drucktaste auf der Unter-
seite des Lupenkopfs einschalten. In drei
Helligkeitsstufen dimmbar:
Tastenbetätigungen/Dimmung:
1x 2x 3x 4x
an 12 % 50 % 100 % aus
Pos : 20 /FIN O-Gebr auchs anweis ungen/Allgemeine M odul e/Ü bersc hriften FIN O-GAs/Ü bersc hrift Wartung und Pflege @ 4\mod_1440682596133_6.doc x @ 26101 @ @ 1
4. Wartung und Pflege
Pos : 21 /FIN O-Gebr auchs anweis ungen/Geräte/Leuchten/Anl eitung/Anl eitung F INO- Leuc hten Wartung und Pflege (Teil 1/2 bz w. Teil 1/3) @ 5\mod_1451478029407_6.doc x @ 28868 @ @ 1
Leuchte mit einem trockenen Tuch und ei-
nem milden Reinigungsmittel reinigen. Keine
Scheuermittel verwenden!
Die besonders empfindlichen Reflektoren der
Leuchte nur mit einem trockenen Mikrofaser-
tuch reinigen.
Pos : 22 /FIN O-Gebr auchs anweis ungen/Geräte/Leuchten/Anl eitung/Anl eitung F INO LED-Gelenk-/Lupenl euc hte Wartung und Pfl ege T eil 2/2 @ 5\mod_1454080947980_6.doc x @ 29715 @ @ 1
Die Leuchte hat hocheffiziente LED-Module
mit einer mittleren Lebensdauer von ca.
50.000 h. Bei Ausfall eines oder mehrerer
LED-Module Leuchte einschicken, da beim
Einbau spezielle Wärmeleitfolien eingesetzt
werden und das Auswechseln der LED-Mo-
dule im EPA-Umfeld erfolgen muss.
Pos : 23 /FIN O-Gebr auchs anweis ungen/Allgemeine M odul e/Ü bersc hriften FIN O-GAs/Ü bersc hrift Lager ung @ 0\mod_1407482805973_6.doc x @ 2057 @ @ 1
5. Lagerung
Pos : 24 /FIN O-Gebr auchs anweis ungen/Allgemeine M odul e/Lag erung/Gerät an einem troc kenen und staubfr eien Or t lag ern. @ 2\mod_1431005592477_6.doc x @ 22633 @ @ 1
Gerät an einem trockenen und staubfreien
Ort lagern.
Pos : 25 /FIN O-Gebr auchs anweis ungen/Geräte/Leuchten/Lag erung/Lager ung alle FINO- Leuc hten T eil 2/2 bz w. T eil 2/3 @ 5\mod_1451478544538_6.doc x @ 28904 @ @ 1
Lagertemperatur: +5 bis + 40 °C.
Pos : 26 /FIN O-Gebr auchs anweis ungen/Allgemeine M odul e/Lag erung/Gerät bei l änger em Nic htgebrauc h vom N etz nehmen. @ 5\mod_1451478668621_6.doc x @ 28916 @ @ 1
Gerät bei längerem Nichtgebrauch vom Netz
nehmen.
Pos : 27 /FIN O-Gebr auchs anweis ungen/Allgemeine M odul e/Ü bersc hriften FIN O-GAs/Ü bersc hrift Technisc he Daten @ 0\mod_1407492483002_6.doc x @ 2119 @ @ 1
6. . . . Technische Daten
Pos : 28 /FIN O-Gebr auchs anweis ungen/Geräte/Leuchten/T ec hnis che D aten/Technisc he Daten F INO LED-Lupenleuchte @ 6\mod_1454595638879_6.doc x @ 30782 @ @ 1
6.1 Kurzversion
Leuchtenkopf-ø 167 mm; Linsen-ø 120 mm;
Länge flexibler Arm 360 mm; 100-240 V,
50/60 Hz; Leistungsaufnahme 8 W; Farbwie-
dergabeindex Ra 85; Farbtemperatur
5000 K; Beleuchtungsstärke je nach Mess-
abstand 1000-4800 lx; Netzkabel 2,0 m.
6.2 Langversion
Leuchtenkopf-ø 167 mm; Linsen-ø 120 mm;
Länge flexibler Arm 510 mm; 100-240 V,
50/60 Hz; Leistungsaufnahme 8 W; Farbwie-
dergabeindex Ra 85; Farbtemperatur
5000 K; Beleuchtungsstärke je nach Mess-
abstand 1000-4800 lx; Netzkabel 2,0 m.
Pos : 29 /FIN O-Gebr auchs anweis ungen/Allgemeine M odul e/Ü bersc hriften FIN O-GAs/Ü bersc hrift Li eferfor men @ 0\mod_1407492521145_6.doc x @ 2130 @ @ 1
7. . . . Lieferformen
Pos : 30 /FIN O-Gebr auchs anweis ungen/Geräte/Leuchten/Lieferfor men/Lieferfor men F INO LED-Lupenleuc hte @ 6\mod_1454595803429_6.doc x @ 30794 @ @ 1
FINO LED-Lupenleuchte komplett mit
Leuchtmittel; Aufschraubflansch und Lupen-
abdeckung aus Kunststoff
Kurzversion
3 dpt 1 St. 85055
5 dpt 1 St. 85053
Langversion
3 dpt 1 St. 85056
5 dpt 1 St. 85054
Zubehör
Tischfuß 1 St. 85057
Tischklemme 1 St. 85058
Pos : 31 /FIN O-Gebr auchs anweis ungen/Allgemeine M odul e/Ü bersc hriften FIN O-GAs/Ü bersc hrift Gewährleis tung @ 0\mod_1407492553499_6.doc x @ 2141 @ @ 1
04/16, Rev.-Nr.: 3,1
