Inhaltszusammenfassung für DewertOkin RF-TOUCH

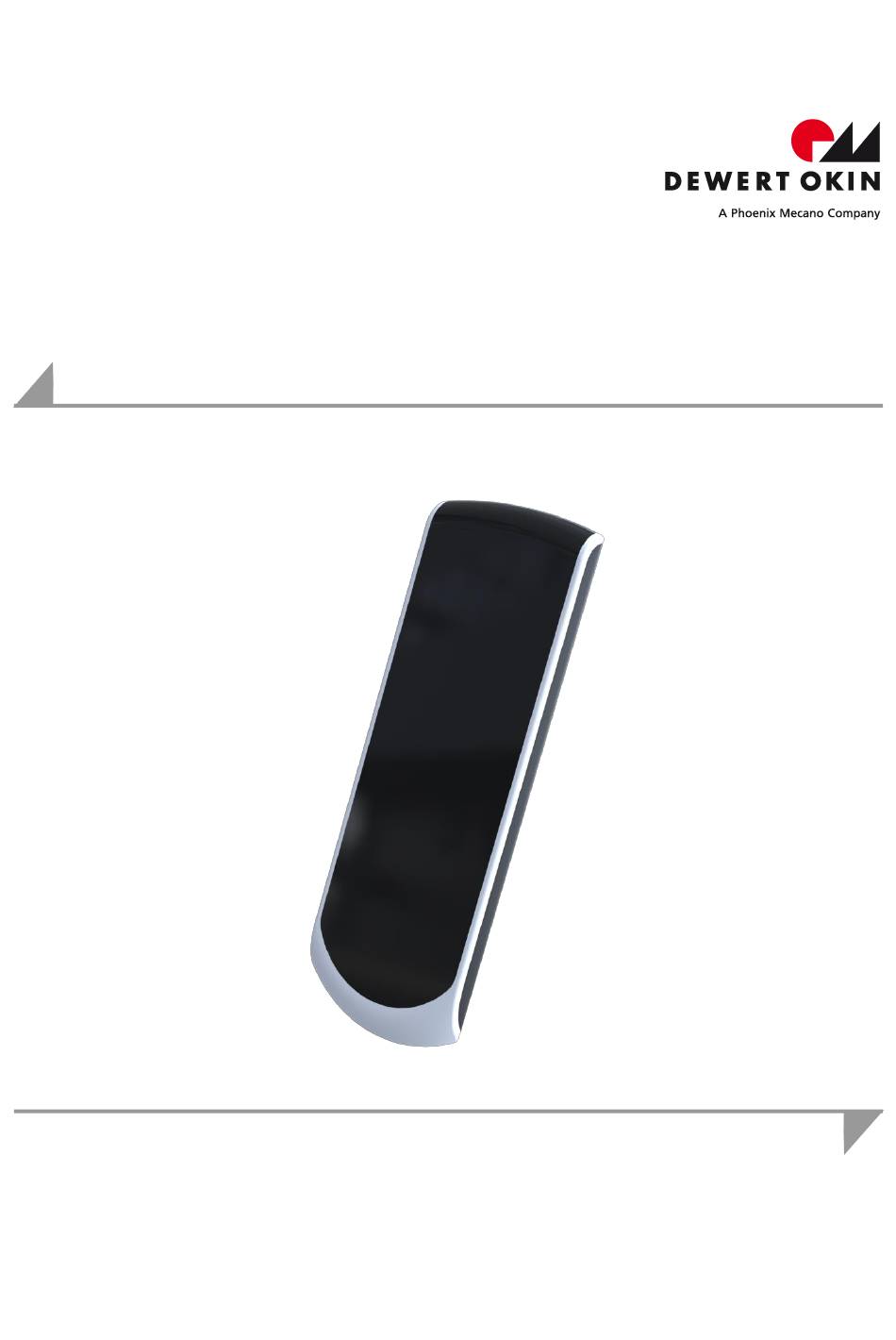

- Seite 1 Systemanleitung RF-TOUCH...
-
Seite 3: Revisionsverlauf
DewertOkin haftet nicht für Schäden, die aus dem Nichtbeachten der Anleitung, von DewertOkin nicht freigegebenen Änderungen am Produkt oder von DewertOkin nicht hergestellten oder nicht freigegebenen Ersatzteilen resultieren. Herstelleradresse DewertOkin GmbH Weststraße 1 32278 Kirchlengern Germany Tel: +49 (0)5223/979-0 Fax: +49 (0)5223/75182 http://www.dewertokin.de... -
Seite 4: Inhaltsverzeichnis
Erstellung einer kompletten Betriebsanleitung für die Gesamtmaschine Handbuchkonventionen Sicherheitshinweise Bestimmungsgemäße Verwendung Beschreibung des Handsenders Handsender RF-TOUCH Technische Daten Inbetriebnahme Anlernen eines Handsenders für ein Antriebssystem Bedienung Tastenbelegung des Handsenders RF-TOUCH Batteriewechsel Fehlerbehebung Instandhaltung und Wartung Pflege und Reinigung Entsorgung Verpackungsmaterial Bauteile des Handsender Batterie EG-Konformitätserklärung Zusatzinformationen Fehler! Textmarke nicht definiert. -
Seite 5: Allgemeines
RF-TOUCH Allgemeines 1. Allgemeines 1.1 Angaben zur Systemanleitung Diese Systemanleitung ist eine spezifische Bedienungsanleitung für den Handsender RF-TOUCH. Die Systemanleitung ist keine Betriebsanleitung für das Endprodukt und nur in Verbindung mit der Montageanleitung des verwendeten DewertOkin-Antriebssystems zu verwenden. VORSICHT Beachten Sie unbedingt die Hinweise in dieser Anleitung! So verhindern Sie, dass durch Feh- ler bei der Montage oder beim Anschluss ... -
Seite 6: Sicherheitshinweise
in feuchter Umgebung im Freien Der RF-TOUCH kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringer- ten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wis- sen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerä- tes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. - Seite 7 RF-TOUCH Sicherheitshinweise Produktkennzeichen Das Typenschild ist auf dem Batteriefach des Handsenders angebracht. Das abgebildete Typenschild ist nur als Beispiel zu verstehen. Die in der Abbildung an- gegebenen Daten können deshalb von Ihrem Handsender abweichen. Sie finden das Typenschild auf der Rückseite des Batteriefachs.
-
Seite 8: Beschreibung Des Handsenders
Beschreibung des Handsenders RF-TOUCH 3. Beschreibung des Handsenders Über den Handsender RF-TOUCH wird die angesteuerte Applikation bedient, d.h. Verstell- funktionen vorgenommen. Der Handsender RF-TOUCH kommuniziert nach dem Anlernvorgang mit einem DewertOkin-Antriebssystem. 3.1 Handsender RF-TOUCH Abbildung 2: Handsender RF-TOUCH A Funktionstasten / Fahrtasten und Touchfläche ... -
Seite 9: Inbetriebnahme
Pairing-LED schaltet sich ein. Das Antriebssystem ist jetzt für ca. 10sec im Lernmodus. 3 Drücken Sie die Pairing Taste im Batteriefach des RF-TOUCH, halten Sie die Pairing Taste gedrückt, bis die Pairing LED blinkt. Sobald das Anlernen beendet ist, leuchtet die Pairing- LED dauerhaft. -
Seite 10: Bedienung
Bedienung RF-TOUCH 5. Bedienung 5.1 Tastenbelegung des Handsenders RF-TOUCH Abbildung 4: Tastatur des Handsenders RF-TOUCH A Funktionstasten / Fahrtasten 83422(-) -
Seite 11: Batteriewechsel
Bedienung 5.2 Batteriewechsel Abbildung 5: Batteriewechsel beim Handsender RF-TOUCH 1 Öffnen Sie das Batteriefach auf der Rückseite vom RF-TOUCH. 2 Legen Sie die Batterien (AAA / LR03) in das Batteriefach. ACHTUNG Beachten Sie die richtige Polarität der Batterien! Beim Einlegen der Batterien darf die Touchfläche des RF TOUCH nicht berührt werden. -
Seite 12: Fehlerbehebung
Lieferanten / Händler. licherweise ausgelöst oder ist defekt. Keine Netzspannung. Netzverbindung herstellen Nach Inbetriebnahme / Batterie- Touchfläche wurde be- RF-TOUCH ca. 5 min zur wechsel ist der RF-TOUCH ohne rührt Seite legen und nicht berüh- Funktion ren. Batterien gewechselt RF-TOUCH ca. 5 min zur Seite legen und nicht berüh-... -
Seite 13: Instandhaltung Und Wartung
Handsenders. durch Anfahren der Endpositionen. 7.1 Pflege und Reinigung Der Handsender RF-TOUCH wurde so entworfen, dass er einfach zu reinigen ist. Insbesondere wird die Reinigung durch viele glatte Flächen begünstigt. Reinigen Sie den Handsender bei Bedarf mit einem trockenen, antistatischen Tuch. -
Seite 14: Entsorgung
Richt-linie 2011/65/EU (RoHS) oder den jeweiligen nationalen Gesetzgebungen. (Das Produkt unterliegt nicht der EU-Richtlinie 2012/19/EU (WEEE).) Der Handsender RF-TOUCH darf nicht in den Hausmüll gelangen! 8.3 Batterie Die Entsorgung der Batterien unterliegt in der EU der Batterierichtlinie 2006/66/EG, in Deutsch- land dem Batteriegesetz (BattG) vom 25.6.2009, international den jeweiligen nationalen Ge-... -
Seite 15: Eg-Konformitätserklärung
EG-Konformitätserklärung Nach Anhang IV der EG-Richtlinie 1999/5/EG Nach Anhang VI der RoHS-Richtlinie 2011/65/EU Der Hersteller: DewertOkin GmbH Weststraße 1 32278 Kirchlengern Germany erklärt hiermit, dass das Produkt RF-TOUCH die Anforderungen folgender EG-Richtlinien erfüllt: Richtlinie über Funkanlagen und Telekommunikationseinrichtungen (1999/5/EG) RoHS-Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und... - Seite 20 DewertOkin GmbH Weststraße 1 32278 Kirchlengern, Germany Tel: +49 (0)5223/979-0 Fax: +49 (0)5223/75182 http://www.dewertokin.de Info@dewertokin.de ID-Nr.: 83422...
