MZ electronic BILAC002 Bedienungsanleitung

CODICE - CODE
BILAC002
PANNELLO CONTROLLO
PANEL CONTROL
PANNEAU DE CONTROLE
PANEL DE CONTROL
KONTROLLPLATTE
e.mail: info@mzelectronic.com
www.mzelectronic.com
REV 02-2008
CARATTERISTICHE TECNICHE

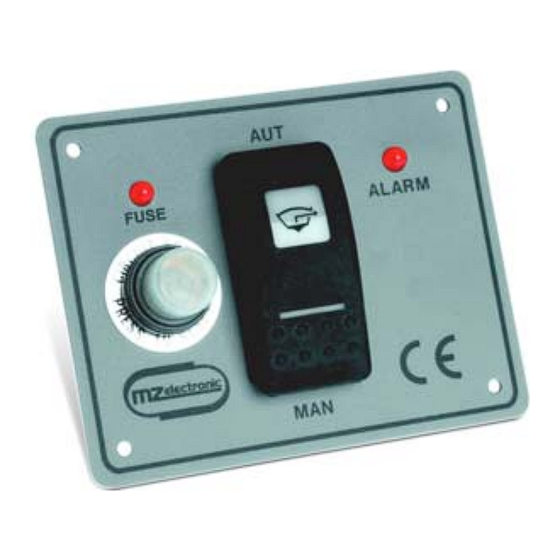

Il pannello di controllo BILAC002, collegato
all'interruttore automatico BILAC001, permette
il perfetto drenaggio della sentina grazie
all'attivazione automatica o manuale della
pompa.
Dotato di interruttore CARLING SWITCH
Contura II, impermeabile IP56,
completo di led per
notturna.
IL SUO UTILIZZO E' ESCLUSIVAMENTE IN
CORRENTE CONTINUA!!
Dimensioni: 92 x 74 mm.
Profondità pannello: 70 mm.
Tensione di alimentazione: da 9 a 30 VCC
COLLEGAMENTO ELETTRICO
PRIMA DEI COLLEGAMENTI ELETTRICI
ASSICURARSI DI AVER TOLTO LA
TESIONE.
COLLEGAMENTI DIVERSI DA QUELLI
RIPORTATI POSSONO DANNEGGIARE
IN MODO IRREPARABILE
L'APPARECCHIO.
PER IL COLLEGAMENTO ELETTRICO
FARE RIFERIMENTO A QUANTO
RIPORTATO NELLO SCHEMA
ELETTRICO ALLEGATO.
Dopo le operazioni di collegamento, ridare
tensione all'impianto.
FUNZIONAMENTO
Il pannello di comando è dotato di tre posizioni
ad ognuna delle quali è abbinata una
particolare funzione.
∗
OFF: la pompa di sentina e l'interruttore
BILAC001 sono spenti.
∗
AUTO: l'attivazione della pompa di sentina
è regolata
BILAC001:
raggiunge i sensori INOX dell'interruttore, la
pompa effettua il drenaggio della sentina,
finché l'acqua scende al di sotto del livello di
soglia, e poi si spegne dopo qualche
l'illuminazione
secondo. Il pannello di comando controlla il
perfetto svolgimento di queste operazioni.
⇒
Se il funzionamento ininterrotto della
pompa di sentina si protrae per più di 4
minuti, un allarme sonoro e visivo invita
a controllare eventuali anomalie sia
nella
dell'interruttore
∗
MANUALE: la scelta di questa posizione
implica l'attivazione immediata della pompa
di sentina che opera senza sosta finché il
tasto viene riposizionato sulla posizione
OFF.
ATTENZIONE: questa posizione esclude il
funzionamento dell'interruttore automatico di
sentina e dell'allarme sonoro di anomalie.
Il led FUSE indica l'intervento dell'interruttore
magnetotermico.
dall'interruttore automatico
quando il livello dell'acqua
pompa che nei sensori
BILAC001.
