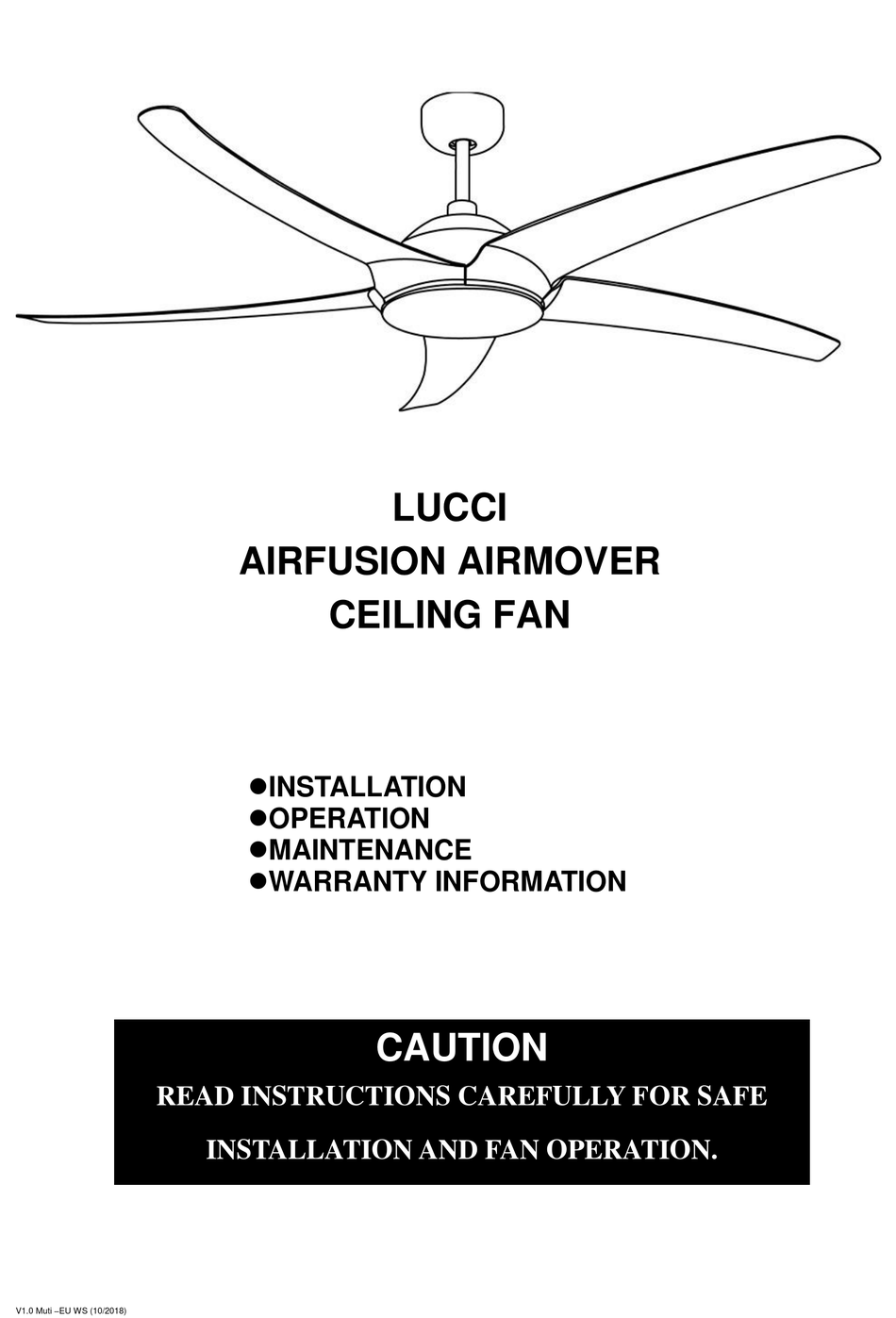

- Seite 1 LUCCI AIRFUSION AIRMOVER CEILING FAN INSTALLATION OPERATION MAINTENANCE WARRANTY INFORMATION CAUTION READ INSTRUCTIONS CAREFULLY FOR SAFE INSTALLATION AND FAN OPERATION. V1.0 Muti –EU WS (10/2018)
-
Seite 12: Wir Gratulieren Zum Kauf Dieses Produktes
Airmover Fan Installation Instructions WIR GRATULIEREN ZUM KAUF DIESES PRODUKTES Wir gratulieren zum Kauf dieses Qualitätsproduktes von Lucci. Bitte lesen Sie die Sicherheitshinweise vollständig und sorgfältig durch, um den ordnungsgemäßen und sicheren Einsatz des Gerätes zu gewährleisten. SICHERHEITSMASSREGELN Die nachfolgenden Informationen auf dieser Seite dienen dazu einen störungsfreien und vor allem sicheren Betrieb Ihres neuen Deckenventilators sicher zu stellen. -
Seite 13: Vor Der Installation Zu Beachten
Airmover Fan Installation Instructions VOR DER INSTALLATION ZU BEACHTEN Packen Sie Ihren Deckenventilator vorsichtig aus. Entfernen Sie alle Teile und Beschläge. Überprüfen Sie alle Teile. Sie sollten Folgendes haben: Fig. 1 Halterung x 1 Untere Abdeckung x 1 Baldachin x 1 Ventilatorflügel x 5 Deckenstange mit Kugelgelenk x 1 Holzschrauben x 2... -
Seite 14: Installation Der Deckenhal Terung
Airmover Fan Installation Instructions INSTALLATION DER DECKENHAL TERUNG Der Deckenventilator muss an einem Ort installiert werden, wo die Flügelspitzen mindestens einen Abstand von 30cm zum nächsten Gegenstand oder der Wand haben Befestigen Sie die Halterung an einem sicheren Deckenträger oder einer strukturell äquivalenten Stelle, die ein Gewicht von mindestens 30KG tragen kann, und verwenden Sie dazu die zwei mitgelieferten Schrauben. -
Seite 15: Aufhängen Des Ventilators
Airmover Fan Installation Instructions INSTALLATION DES VENTILATORS Installation der Deckenstange 1) Führen Sie die Deckenstange (6) durch den Baldachin (5) und die Schutzabdeckung des Verbindungsstücks (7). 2) Entfernen Sie das Kugelgelenk (4) und den Splint (2) durch Lösen der Befestigungsschraube (3). Stecken Sie die Motorkabel (1) durch die Deckenstange und befestigen Sie dann das Kugelgelenk und den Splint wieder an der Deckenstange. -
Seite 16: Anbringen Der Ventilatorflügel
Airmover Fan Installation Instructions INSTALLATION DER VENTILATORFLÜGEL ANBRINGEN DER VENTILATORFLÜGEL Richten Sie die zwei Löcher am Ventilatorflügel (3) an der Ventilatormotoreinheit (1) aus. Fixieren Sie den Ventilatorflügel mit zwei der mitgelieferten Ventilatorflügelschrauben (4) und flachen Unterlegscheiben (2). Wiederholen Sie den Vorgang mit den restlichen vier Ventilatorflügeln. -
Seite 17: Der Einsatz Mit Fernbedienung - Schaltdiagramm
Airmover Fan Installation Instructions DER EINSATZ MIT FERNBEDIENUNG - SCHALTDIAGRAMM: (FERNBEDIENUNG ist getrennt erhältlich) 1/ Fernbedienung ohne Stecker Abb. 8 2/ Fernbedienung mit Stecker Abb. 9 16 | P a g e... -
Seite 18: Abschluss Der Installation
Airmover Fan Installation Instructions ABSCHLUSS DER INSTALLATION Nach Abschluss der elektrischen Anschlüsse am Kabelblock der Halterung schließen Sie die Verkabelung des den Deckenventilator über den Verbindungsstecker an der Netzstromversorgung an. Decken Sie die Halterung mit der Abdeckung ab. Die Verkabelung befindet sich nun unter der Abdeckung und Sie sollten darauf achten, dass diese in diesem Schritt nicht beschädigt wird. -
Seite 19: Nach Der Installation
Airmover Fan Installation Instructions Reverse Switch Umkehrschalter Winter Winter Summer Sommer Down Draft Abwind Updraft Aufwind Counter clockwise Rotation Linksdrehung Clockwise Rotation Rechtsdrehung NACH DER INSTALLATION AUSSCHWENKEN Bitte beachten Sie: Da der Deckenventilator auf einer Gummitülle befestigt ist, kann es während des Betriebs zu Ausschwenkungen kommen. -
Seite 20: Technische Daten
Airmover Fan Installation Instructions TECHNISCHE DATEN Batterie für VENTILATOR-Modelle Nennspannung Nennleistung (Motor ) Fernbedienung Nur 142 cm Flügelventilator 220-240 V AC 85 W Nicht zutreffend GARANTIE-HINWEISE – KUNDEN AUSTRALIEN SEELAND Bitte beachten separate GARANTIEERKLÄRUNG. KUNDEN IN EUROPA – Falls Sie ein Kunde in Europa sind, dann treten Sie für Garantieleistungen bitte mit dem Fachgeschäft in Kontakt, wo Sie das Gerät gekauft haben.
