iluminize 511.210 Kurzanleitung

511.SPA V2 gültig für: 511.210 | 511.314 | 511.511 | 511.514 | 511.557
Kurzanleitung für die Inbetriebnahme der iluminize Zigbee-Komponenten
Vielen Dank, dass Du Dich für ein Produkt von iluminize
entschieden hast. Mit der vorliegenden Kurzanleitung möchten wir
Dir gerne einen ersten Überblick über die Funktionen und die
Inbetriebnahme geben. Die Anleitung ersetzt jedoch nicht das
Studium der Bedienungsanleitung, siehe Link unten zum
Download.
Zigbee-Netzwerk
Die Grundlage für dieses Produkt ist ein vorhandenes oder neu
aufzubauendes Zigbee-Netzwerk. Dieses ist immer notwendig.
Das Netzwerk wird per Funk aufgebaut, hier mit der Frequenz -wie
auch Dein WLAN- mit 2,4 GHz. Es gelten hier also die gleichen
Einschränkungen, wie im normalen WLAN. Die Reichweite ist auf
ca. 30m begrenzt und Metall in Wänden / Böden / Decken /
Leuchten reduziert diese Reichweite u. U. erheblich.
Mesh-Netzwerk
Mehrere Zigbee-Komponenten bauen ein Verbindungsnetz auf,
Geräte in Reichweite geben das Signal an andere Komponenten
weiter, die ggf. nicht in Reichweite sind und erhöhen so die
Gesamtreichweite. Dafür müssen die Geräte natürlich elektrisch
eingeschaltet sein. Aus diesen Gründen empfiehlt es sich, die
Zigbee-Geräte nicht mit einem konventionellen Lichtschalter
auszuschalten.
Koordinator
Analog zu einem WLAN-Router ist in einem Zigbee-Netzwerk
immer ein Koordinator zur Verwaltung der Geräte erforderlich.
Bekannte Koordinatoren sind: Philips Hue Bridge, IKEA TRÅDFRI,
Homee, Amazon Echo Plus, uvm. Wenn ein solcher Koordinator
nicht vorhanden bzw. geplant ist, kann einer unserer Aktoren als
ein Mini-Koordinator (minimaler Funktionsumfang) verwendet
werden. Hierzu sind besondere Schritte in der Konfiguration
erforderlich. Für mehr als 3 Aktoren empfehlen wir aus Gründen
der Praktikabilität den Einsatz eines vollwertigen Koordinators.
Aktoren & Bediengeräte
Aktoren werden die Geräte genannt, welche Deine Lampen &
Leuchten betreiben. Sie erhalten von einem Bediengerät einzeln
oder in Gruppen (Zonen) die entsprechenden Steuersignale wie
Schalten, Dimmen, Farbe, Szenen. Ein Bediengerät ist eine
Fernbedienung, ein Wand-Dimmer / Schalter oder auch eine App.
Lightlink und Touchlink
Die Verbindung eines Aktors oder eines Bediengeräts wird mit
dem Lightlink-Protokoll (Zigbee) ausgeführt. Eine Zuweisung von
einer Fernbedienung zu Gruppen von Aktoren erfolgt in der Regel
per Touchlink oder über den Koordinator.
Weiteres Vorgehen
Bitte wähle Deine Vorgehensweise anhand des nebenstehenden
Diagramms.
ACHTUNG
Die ausführliche Betriebsanleitung ist zum
Download auf unserer Webseite verfügbar. Bitte
lade diese vor der Montage und Inbetriebnahme
herunter und lies diese sorgfältig durch. Bitte
beachte in jedem Fall auch die Sicherheitshinweise.

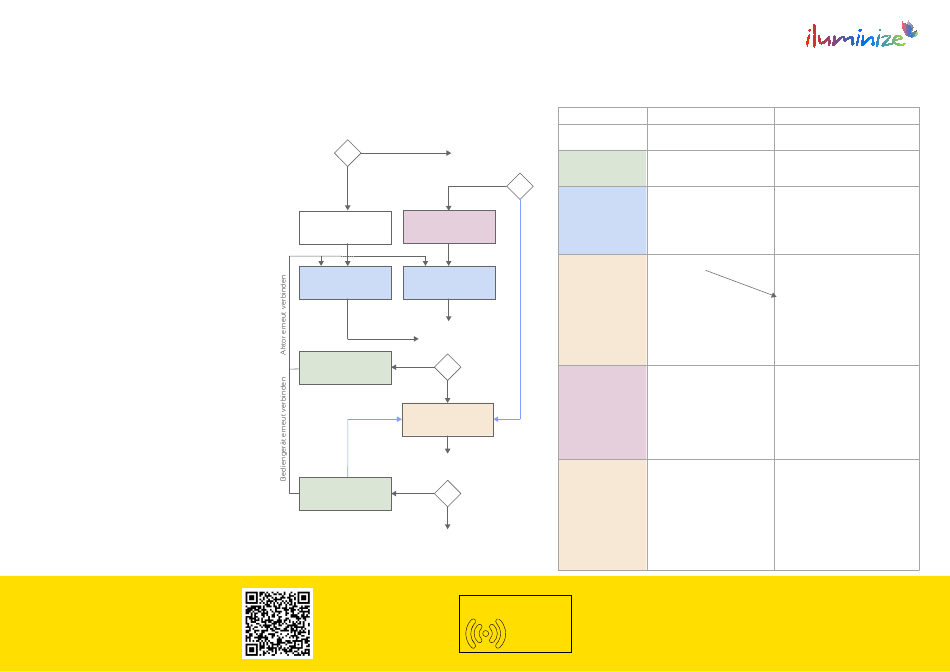

Ablauf der Verbindung der Zigbee-Geräte
Bitte folge diesem Ablauf genau. Das Zigbee-Gerät muss gemäß
Schaltplan angeschlossen sein.
Soll ein Koordinator
verwendet werden?
Nein
Soll mehr als ein Bedien-
gerät verwendet werden?
Ja
Einen iluminize Aktor
Koordinator* in Betrieb
zum Mini-Koordinator
nehmen
machen
Alle Geräte einzeln mit Alle Geräte einzeln mit
dem Koordinator dem Mini-Koordinator
verbinden verbinden
Verbindung
erfolgreich?
Nein
Reset des Aktors
durchführen
Ja
Bediengeräte mit den
Aktoren koppeln
Verbindung & Test
erfolgreich?
Nein
Reset des Bedien-
geräts durchführen
Ja
Viel Spaß mit unseren
Produkten!
* Siehe hierzu die Bedienungsanleitung des Koordinators
QR-Code
zur Anleitung:
Kurzlink
zur Anleitung:
goo.gl/mDgttx
www.iluminize.com
Kurztabelle der Funktionen
Bitte konsultiere unsere ausführliche Bedienungsanleitung für eine detailliertere Bitte konsultiere unsere ausführliche Bedienungsanleitung für eine detailliertere
Darstellung. Folge dem (QR-) Link unten. Darstellung. Folge dem (QR-) Link unten.
Funktion
Programm-Modus
Reset ausführen (aus
dem Zigbee-Netzwerk
entfernen)
Ja
Mit Zigbee-Netzwerk
verbinden
Nein
Aktor mit einer Zone
auf dem Bediengerät
koppeln (Touchlink)
Ein Zigbee-Netzwerk
erstellen (der Aktor
wird zum Koordinator)
Zonenkopplung
löschen (Touchlink)
EU-Konformitätserklärung
Funk
Frequenz
Hiermit erklären wir, iluminize GmbH, dass der erworbene Zigbee-Aktor den
2,4 GHz
Richtlinien 2014/53/EU (RED), 2014/30/EU (EMV), 2014/35/EU (LVD) sowie
2011/65/EU (RohS) entspricht. Der vollständige Text der EU-Konformitätserklä-
Max. Sende-
rung ist unter der folgenden Internetadresse verfügbar:
leistung 10mW
https://goo.gl/5XhBY5
Aktor Bediengerät* (iluminize)
- • Einschaltknopf drücken bis Status-
LED blinkt oder an geht
• 5x Prog.-Taste drücken • Gerät ggf. ausschalten
• Programm-Modus
Alternativ: 5x Strom aus- und
• 5x auf den Einschaltknopf drücken
wieder einschalten
• •
Zigbee-Bridge (Koordinator) in Gerät ggf. ausschalten
den Suchmodus bringen
• Zigbee-Bridge (Koordinator) in den
•
Einschalten Suchmodus bringen
• •
Nach ca. 15 Sekunden ist die Programm-Modus
Kopplung abgeschlossen •
S1-Taste (R-Taste beim RGBW-
•
Quittierung durch blinken Wand-Dimmer, Helligkeits-Taste bei
511.557)
• Die Prog.-Taste 4x drücken • Gerät anschalten (darf während des
Vorgangs nicht ausgehen)
Zone (1-4) wählen (falls Zonen
•
vorhanden)
• => Aktor: Prog.-Taste 4x drücken
• => 10cm Abstand zum Aktor
• Programm-Modus
• S2-Taste (G-Taste beim RGBW-
Wand-Dimmer, Farbtemperatur-Taste
bei 511.557)
• 15 Sekunden auf Bestätigung durch
blinken warten
Die Prog.-Taste 4x drücken -
•
(Lampen blinken 2x zur
Hinweis: sobald ein Netzwerk erstellt
Bestätigung)
wurde, muss das Bediengerät ebenso
• Einen 2. Aktor innerhalb von 15 diesem Netzwerk hinzugefügt
Sekunden einschalten, dieser werden!
wird dem Netzwerk
• Ggf. Reset ausführen s.o.
hinzugefügt
• Gerät ausschalten
• Am Aktor (Mini-Koordinator)
4x die Prog.-Taste drücken
• Mit Zigbee-Netzwerk verbinden s.o.
- • Gerät anschalten (darf während des
Vorgangs nicht ausgehen)
• Zu löschende Zone (1-4) wählen
(falls Zonen vorhanden)
•
=> Aktor einschalten
•
=> 10cm Abstand zum Aktor
• Programm-Modus s.o.
• 2x S2-Taste (G-Taste beim RGBW-
Wand-Dimmer, Farbtemperatur-Taste
bei 511.557) drücken
•
15 Sekunden auf Bestätigung durch
Blinken warten
s.o.
